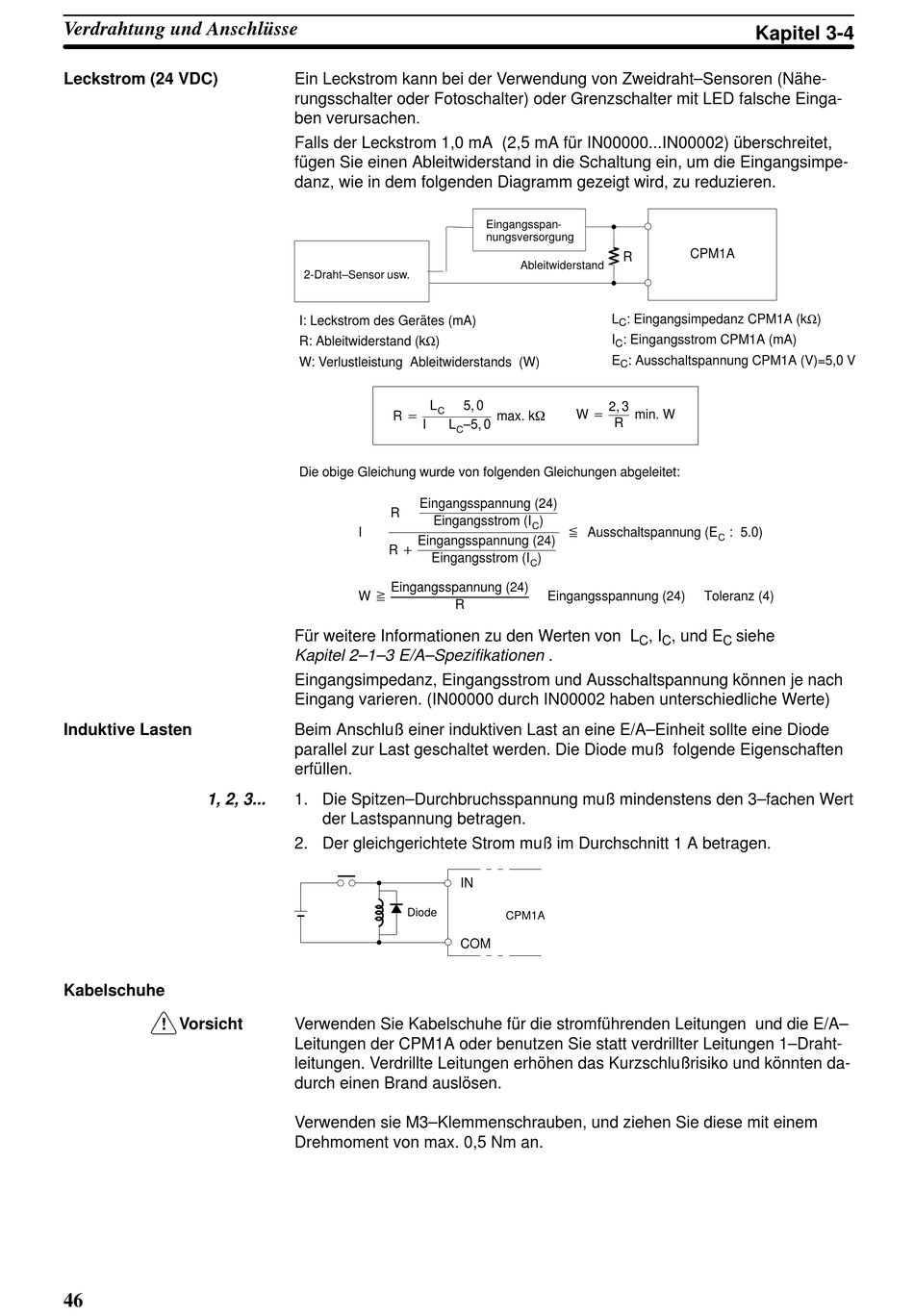

Omron SYSMAC CPM1A Technisches Handbuch Seite 53

Verdrahtung und Anschlüsse
Leckstrom (24 VDC)
Induktive Lasten
1, 2, 3...
Kabelschuhe
Vorsicht
!
46
Ein Leckstrom kann bei der Verwendung von Zweidraht–Sensoren (Nähe-
rungsschalter oder Fotoschalter) oder Grenzschalter mit LED falsche Einga-
ben verursachen.
Falls der Leckstrom 1,0 mA (2,5 mA für IN00000...IN00002) überschreitet,
fügen Sie einen Ableitwiderstand in die Schaltung ein, um die Eingangsimpe-
danz, wie in dem folgenden Diagramm gezeigt wird, zu reduzieren.
2-Draht–Sensor usw.
I: Leckstrom des Gerätes (mA)
R: Ableitwiderstand (kΩ)
W: Verlustleistung Ableitwiderstands (W)
L 5, 0
C
R +
I L –5, 0
C
Die obige Gleichung wurde von folgenden Gleichungen abgeleitet:
Eingangsspannung (24)
R
Eingangsstrom (I
I
Eingangsspannung (24)
R )
Eingangsstrom (I
Eingangsspannung (24)
W y
R
Für weitere Informationen zu den Werten von L
Kapitel 2–1–3 E/A–Spezifikationen .
Eingangsimpedanz, Eingangsstrom und Ausschaltspannung können je nach
Eingang varieren. (IN00000 durch IN00002 haben unterschiedliche Werte)
Beim Anschluß einer induktiven Last an eine E/A–Einheit sollte eine Diode
parallel zur Last geschaltet werden. Die Diode muß folgende Eigenschaften
erfüllen.
1. Die Spitzen–Durchbruchsspannung muß mindenstens den 3–fachen Wert
der Lastspannung betragen.
2. Der gleichgerichtete Strom muß im Durchschnitt 1 A betragen.
IN
Diode
COM
Verwenden Sie Kabelschuhe für die stromführenden Leitungen und die E/A–
Leitungen der CPM1A oder benutzen Sie statt verdrillter Leitungen 1–Draht-
leitungen. Verdrillte Leitungen erhöhen das Kurzschlußrisiko und könnten da-
durch einen Brand auslösen.
Verwenden sie M3–Klemmenschrauben, und ziehen Sie diese mit einem
Drehmoment von max. 0,5 Nm an.
Eingangsspan-
nungsversorgung
R
Ableitwiderstand
L : Eingangsimpedanz CPM1A (kΩ)
C
I : Eingangsstrom CPM1A (mA)
C
E : Ausschaltspannung CPM1A (V)=5,0 V
C
2, 3
W + min. W
max. kW
R
)
C
x Ausschaltspannung (E
)
C
Eingangsspannung (24)
, I
C
CPM1A
Kapitel 3-4
CPM1A
: 5.0)
C
Toleranz (4)
, und E siehe
C C
