Leistungsmerkmale

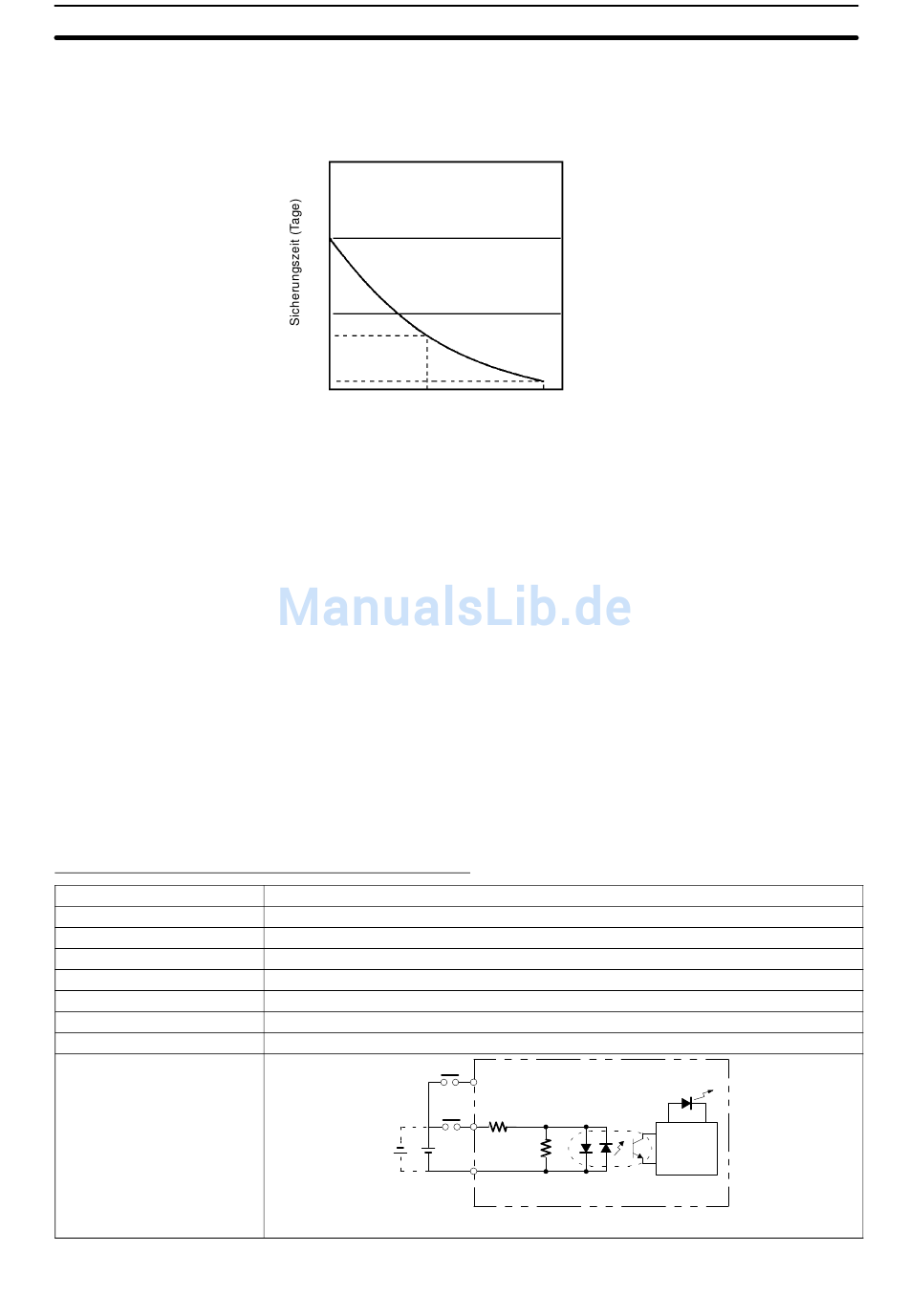

1.Temperaturabhängige Sicherungszeit

2-1-3 E/A Spezifikationen

CPU–Baugruppen–Eingangsspezifikationen
Eingangsspannung
Eingansgimpedanz
Eingangsstrom
Einschaltspannung
Ausschaltspannung
Einschaltverzögerung
Ausschaltverzögerung
Schaltungskonfiguration
22
Ein Kondensator in der CPU wird dazu verwendet, das Programm, die Zähl-
werte und die Inhalte der DM–, HR– und AR–Bereiche zu speichern. Die Si-
cherungszeit hängt von der Umgebungstemperatur ab.
20
10
7
1
25 40
Umgebungstemperatur (_C)
Wenn die Spannungsunterbrechung über den nächsten Backup–Zyklus hin-
aus anhält, gehen die Daten des DM–, HR, AR– und CNT–Bereichs verloren
bzw. nehmen zufällige Werte an.
Wird der Inhalt des Programmbereichs der CPU gelöscht, wird das Pro-
gramm, das in Flash–Speicher gespeichert ist, beim Starten der CPM1A in
den Programmbereich der CPU geladen. Das geschieht, weil der Inhalt des
Nur–Lese–Bereichs (DM 6144 bis DM 6599) und des SPS–Setups (DM 6600
bis DM 6655) in den Flash–Speicher gespeichert werden.
Sollte die Spannung unterbrochen sein, ohne, daß die Betriebsart nach
Durchführung der Änderungen im Nur–Lese–Bereich (DM 6144 bis DM 6599)
bzw. SPS–Setup (DM 6600 bis DM 6655) gewechselt wurde, werden die ge-
änderten Werte nicht im Flash–Speicher gespeichert. Darum wird bei einer
Spannungsunterbrechung von mehr als 20 Tagen (bei 25_C) der geänderte
Dateninhalt (Inhalt des RAM) verloren gehen bzw. zufällige Werte annehmen.
Das Sichern der Änderungen kann entweder durch Wechsel der Betriebsart
auf RUN– bzw. MONITOR–Betrieb, oder durch Einschalten der CPM1A her-
beigeführt werden.
+10%
24 VDC /
–15%
IN00000 bis IN00002: 2 kΩ; andere Eingänge: 4,7 kΩ
IN00000 bis IN00002: 12 mA typical; andere Eingänge: 5 mA (typischer Wert)
min. 14,4 VDC
max. 5,0 VDC
1 bis 128 ms max. Vorgabewert: 8 ms (siehe Hinweis)
1 bis 128 ms max. Vorgabewert: 8 ms (siehe Hinweis)
COM
Werte in Klammern bezeiehen sich auf IN00000 bis IN00002.
80
Spezifikation
IN
4.7 kΩ
IN
(2 kΩ)
820 Ω
(510 Ω)
Kapitel 2-1
Eingangs–
LED
Interne
Schal-
tung
