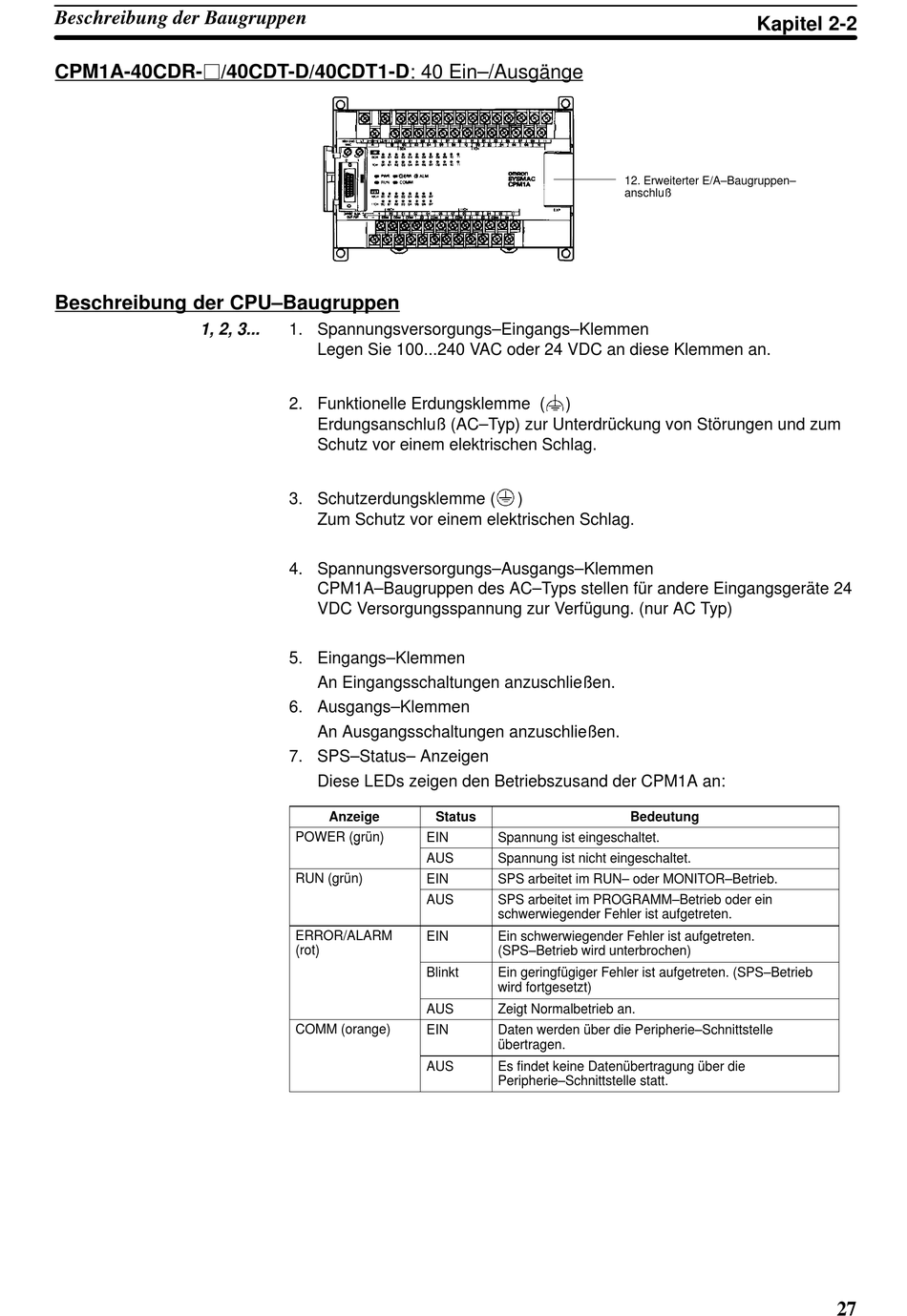

Beschreibung der Baugruppen
CPM1A-40CDR-j/40CDT-D/40CDT1-D: 40 Ein–/Ausgänge
Beschreibung der CPU–Baugruppen
1, 2, 3...
1. Spannungsversorgungs–Eingangs–Klemmen
Legen Sie 100...240 VAC oder 24 VDC an diese Klemmen an.
2. Funktionelle Erdungsklemme (
Erdungsanschluß (AC–Typ) zur Unterdrückung von Störungen und zum
Schutz vor einem elektrischen Schlag.
3. Schutzerdungsklemme (
Zum Schutz vor einem elektrischen Schlag.
4. Spannungsversorgungs–Ausgangs–Klemmen
CPM1A–Baugruppen des AC–Typs stellen für andere Eingangsgeräte 24
VDC Versorgungsspannung zur Verfügung. (nur AC Typ)
5. Eingangs–Klemmen
An Eingangsschaltungen anzuschließen.
6. Ausgangs–Klemmen
An Ausgangsschaltungen anzuschließen.
7. SPS–Status– Anzeigen
Diese LEDs zeigen den Betriebszusand der CPM1A an:
Anzeige
Status
POWER (grün)
O
(g ü )
EIN
AUS
RUN (grün)
U (g ü )
EIN
AUS
ERROR/ALARM
EIN
(rot)
(
)
Blinkt
AUS
COMM (orange)
EIN
AUS
12. Erweiterter E/A–Baugruppen–
anschluß
)
)
Bedeutung
Spannung ist eingeschaltet.
Spannung ist nicht eingeschaltet.
SPS arbeitet im RUN– oder MONITOR–Betrieb.
SPS arbeitet im PROGRAMM–Betrieb oder ein
schwerwiegender Fehler ist aufgetreten.
Ein schwerwiegender Fehler ist aufgetreten.
(SPS–Betrieb wird unterbrochen)
Ein geringfügiger Fehler ist aufgetreten. (SPS–Betrieb
wird fortgesetzt)
Zeigt Normalbetrieb an.
Daten werden über die Peripherie–Schnittstelle
übertragen.
Es findet keine Datenübertragung über die
Peripherie–Schnittstelle statt.
Kapitel 2-2
27
