Installion der CPM1A
DIN–Schienen–Installation
36

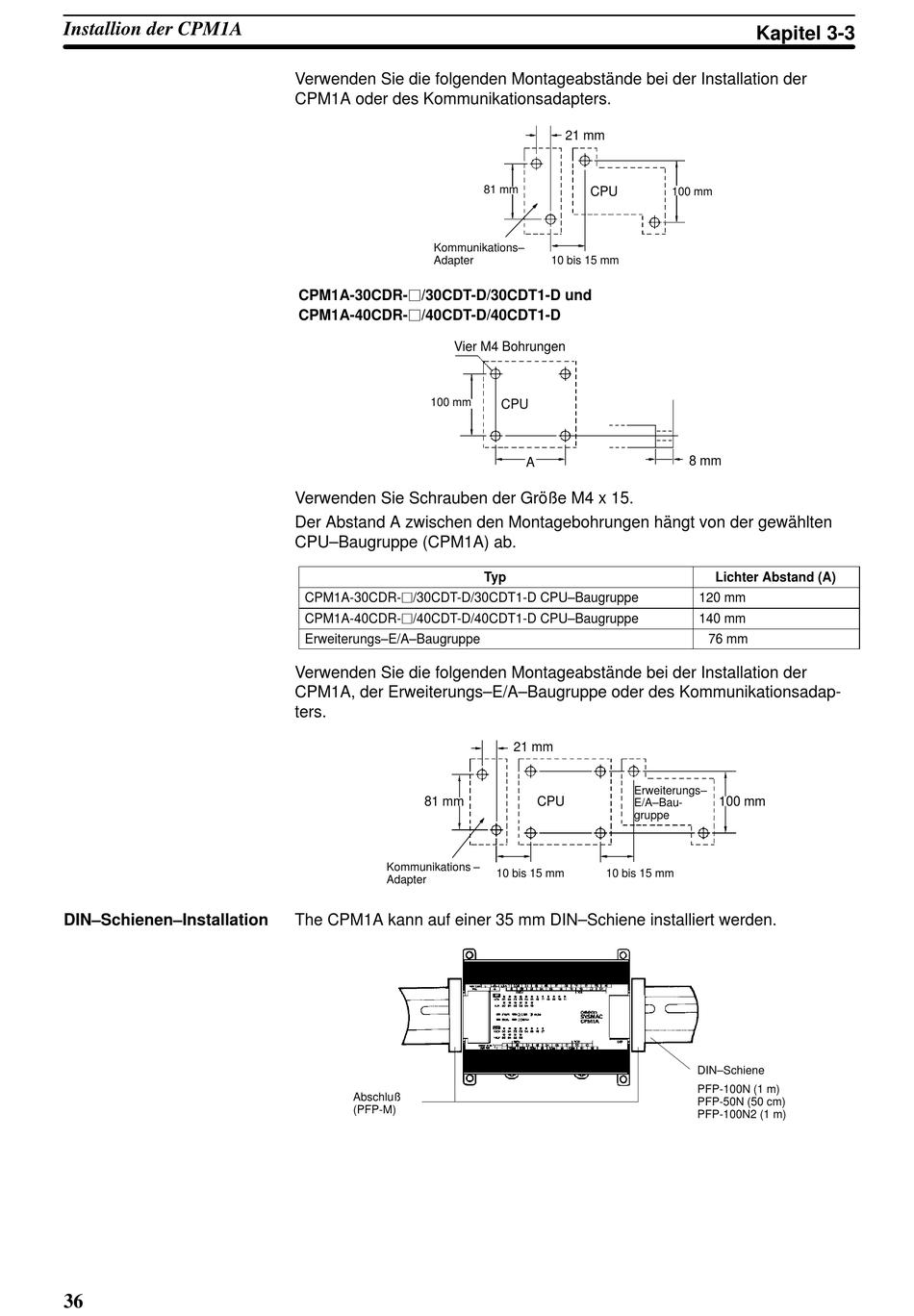

Verwenden Sie die folgenden Montageabstände bei der Installation der
CPM1A oder des Kommunikationsadapters.
Kommunikations–
Adapter
CPM1A-30CDR-j/30CDT-D/30CDT1-D und
CPM1A-40CDR-j/40CDT-D/40CDT1-D
Vier M4 Bohrungen
100 mm
Verwenden Sie Schrauben der Größe M4 x 15.
Der Abstand A zwischen den Montagebohrungen hängt von der gewählten
CPU–Baugruppe (CPM1A) ab.
CPM1A-30CDR-j/30CDT-D/30CDT1-D CPU–Baugruppe
CPM1A-40CDR-j/40CDT-D/40CDT1-D CPU–Baugruppe
Erweiterungs–E/A–Baugruppe
Verwenden Sie die folgenden Montageabstände bei der Installation der
CPM1A, der Erweiterungs–E/A–Baugruppe oder des Kommunikationsadap-
ters.
81 mm
Kommunikations –
Adapter
The CPM1A kann auf einer 35 mm DIN–Schiene installiert werden.
Abschluß
(PFP-M)
21 mm
81 mm
CPU
10 bis 15 mm
CPU
A
Typ
21 mm
Erweiterungs–
CPU
E/A–Bau-
gruppe
10 bis 15 mm 10 bis 15 mm
Kapitel 3-3
100 mm
8 mm
Lichter Abstand (A)
120 mm
140 mm
76 mm
100 mm
DIN–Schiene
PFP-100N (1 m)
PFP-50N (50 cm)
PFP-100N2 (1 m)
