Vorsichtsmaßnahmen
3-1 Vorsichtsmaßnahmen

3-1-1 Verdrahtung der Spannungsversorgung

3-1-2 Sicherheitstrennschalter

3-1-3 Versorgungsspannung

Vorsicht
!

3-1-4 CPM1A Spannungsunterbrechungen

32
Beachten Sie beim Einbau einer CPM1A–SPS die nachfolgenden Sicherheits-
vorkehrungen.
Verwenden Sie dabei getrennte Kabelkanäle für die Spannungsversorgung,
die Steuerungsleitungen und die E/A–Verdrahtung. Verwenden Sie zur Absi-
cherung der Steuerschaltungen, die die Hauptbaugruppen mit Spannung ver-
sorgen, spezielle Schutzschaltungen oder Sicherungen.
Installieren Sie einen Sicherheitstrennschalter, wenn die CPM1A–Ausgänge
wie in diesem Beispiel dazu benutzt werden, den Vorwärts–/Rückwärts–Be-
trieb eines Motors zu steuern. Durch Fehlfunktion hervorgerufene Unfälle und/
oder mechanischen Zerstörungen können durch die Installation eines Sicher-
heitstrennschalters vorgebeugt werden.

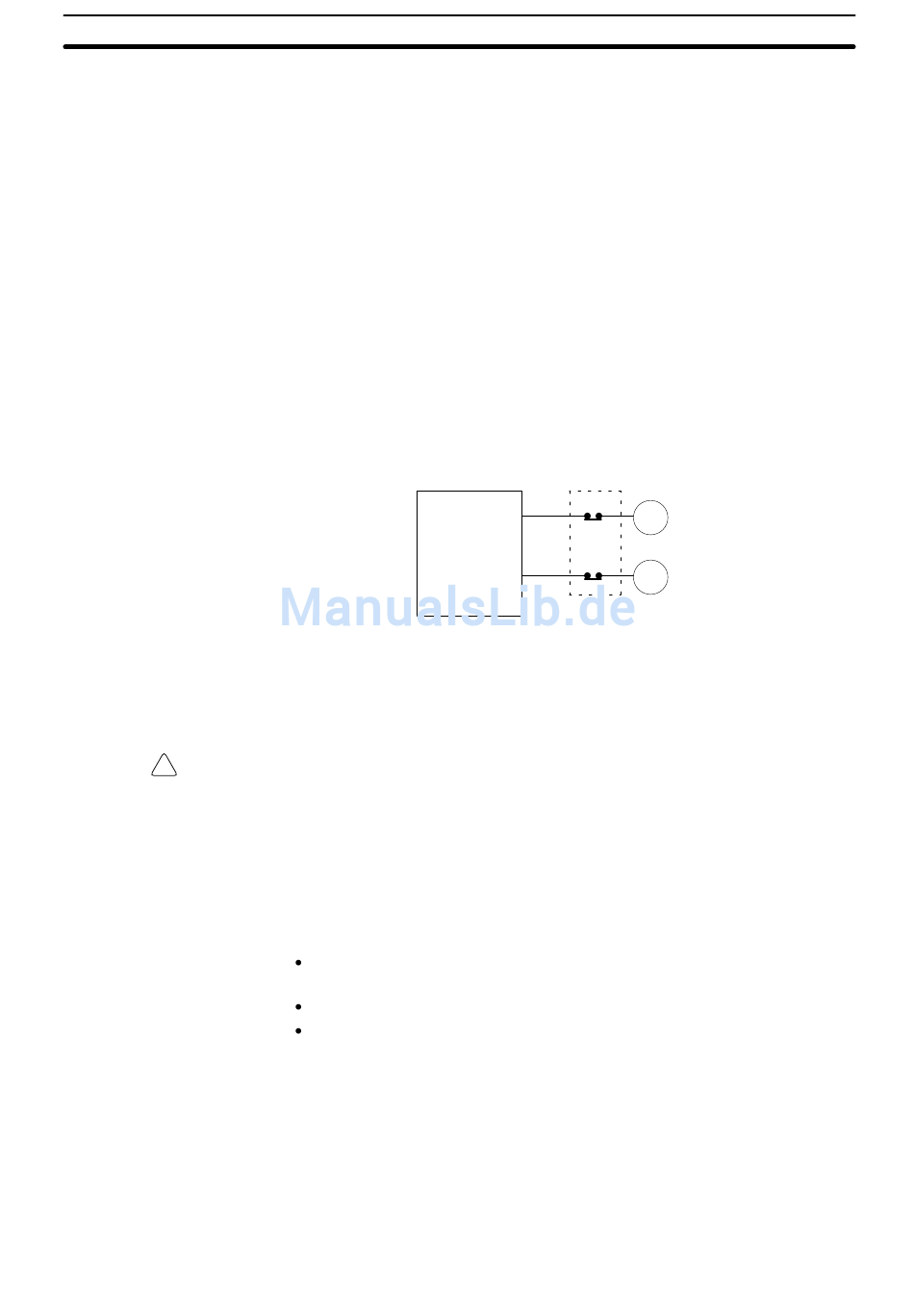

Die folgende Abbildung zeigt ein solches Schaltungsbeispiel mit einem Si-
cherheitstrennschalter.
CPM1
In der oberen Schaltung sind die Kontakte MC1 und MC2 nie gleichzeitig ge-
schlossen, auch wenn durch einen fehlerhaften Betrieb die Ausgänge
01005/01006 gleichzeitig gesetzt werden (fehlerhafter SPS–Betrieb).
Legen Sie Spannung nur entsprechend der in Kapitel 2 Baugruppen–
Spezifikationen dargestellten Vorgabewerte an. Bei Nichtbeachtung kann es
zu Bränden kommen. Bei Problemen mit der entsprechenden Nennspannung
müssen diese zunächst beseitigt werden. Ergreifen Sie Sicherheitsmaßnah-
men wie z.B. den Einsatz von Unterbrechungsschaltern, um Kurzschlüssen in
der externen Verdrahtung vorzubeugen. Falls Sie irgendeine der nachfolgen-
den Maßnahmen durchführen, schalten Sie die Spannungsversorgung der
SPS zuvor ab. Bei Nichtbeachtung kann es zu Tod durch elektrischen Schlag,
Zerstörungen des Geräts und Fehlfunktionen kommen.
Antschluß oder Entfernen von Erweiterungs–E/A–Baugruppen und CPU–
Baugruppen.
Baugruppenmontage
Anschluß von Kabeln und Verdrahten
Spannungsabfall
Fällt die Versorgungsspannung für einen definierten Zeitraum unter 85% der
Nennspannung ab, wird der SPS–Betrieb unterbrochen und die Ausgänge
zurückgesetzt.
Kurzfristige Spannungsschwankung
Ein nur kurzfristiger Spannungsabfall, unter 10 ms bei AC–Spannungsversor-
gung bzw. unter 2 ms bei DC–Spannungsversorung, wird nicht erkannt und
der SPS–Betrieb wird fortgesetzt.

Sicherheitstrennschalter

MC2
01005
MC1 Motor vorwärts
MC1
01006
MC2 Motor rückwärts
Kapitel 3-1
