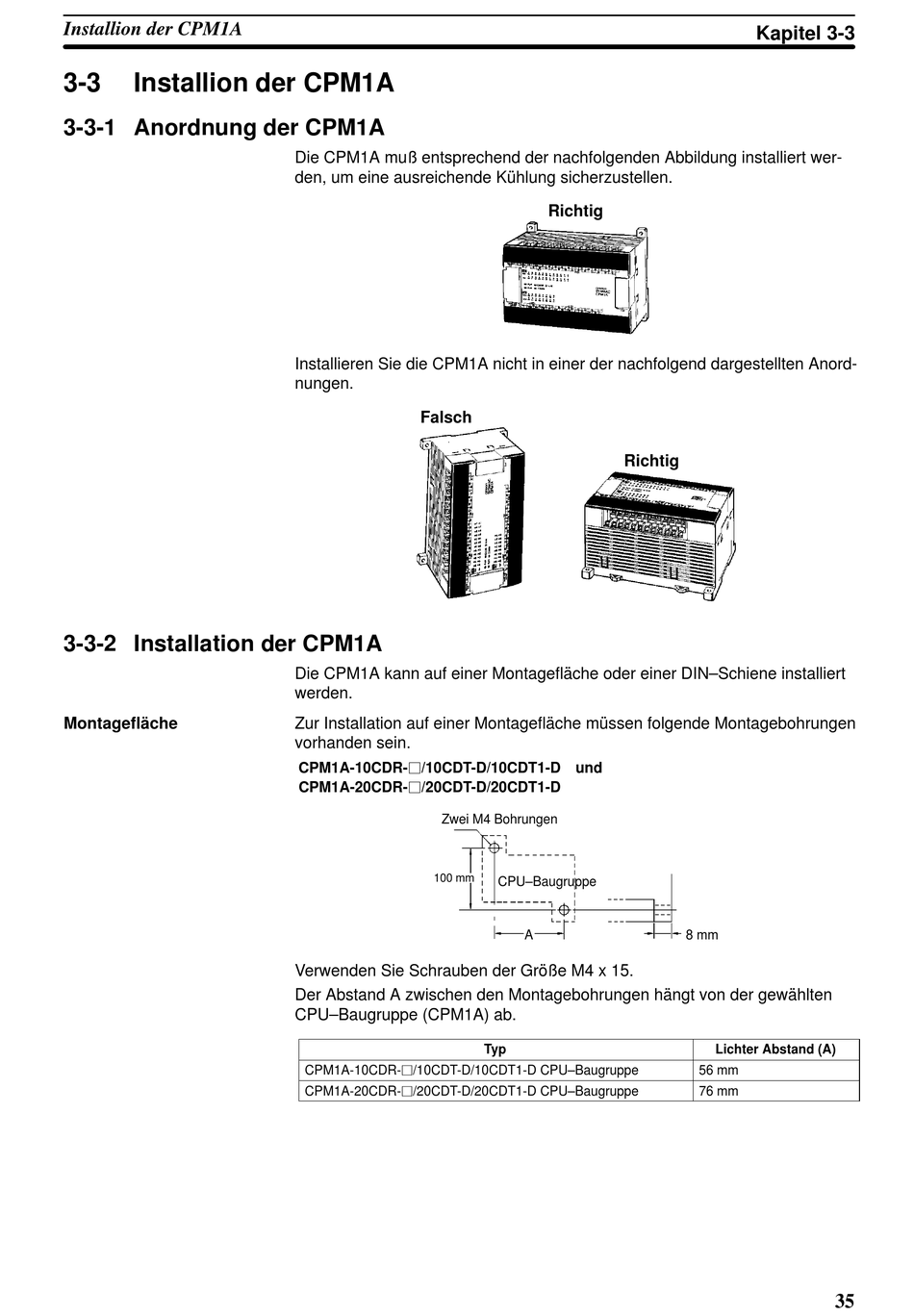

Installion der CPM1A

3-3

Installion der CPM1A

3-3-1 Anordnung der CPM1A

3-3-2 Installation der CPM1A

Montagefläche
Die CPM1A muß entsprechend der nachfolgenden Abbildung installiert wer-
den, um eine ausreichende Kühlung sicherzustellen.
Installieren Sie die CPM1A nicht in einer der nachfolgend dargestellten Anord-
nungen.
Falsch
Die CPM1A kann auf einer Montagefläche oder einer DIN–Schiene installiert
werden.
Zur Installation auf einer Montagefläche müssen folgende Montagebohrungen
vorhanden sein.
CPM1A-10CDR-j/10CDT-D/10CDT1-D und
CPM1A-20CDR-j/20CDT-D/20CDT1-D
Zwei M4 Bohrungen
100 mm
Verwenden Sie Schrauben der Größe M4 x 15.
Der Abstand A zwischen den Montagebohrungen hängt von der gewählten
CPU–Baugruppe (CPM1A) ab.
CPM1A-10CDR-j/10CDT-D/10CDT1-D CPU–Baugruppe
CPM1A-20CDR-j/20CDT-D/20CDT1-D CPU–Baugruppe
Richtig
Richtig
CPU–Baugruppe
A
Typ
Kapitel 3-3
8 mm
Lichter Abstand (A)
56 mm
76 mm
35
