Verdrahtung und Anschlüsse

3-4-2 Erdungsverdrahtung

Erdung
Hinweis
Kabelschuhe
Vorsicht
!
40
kannte Verdrahtung und Abdeckung des Kabelkanals, wie nachfolgend dar-
gestellt.
Steuerungsleitungen
und stromführende
CPM1A E/A–Leitungen
Leitung der CPM1A
Rohrleitungen
Verlegen Sie die CPM1A E/A–Leitungen, die Steuerleitungen und stromfüh-
renden Leitungen der CPM1A und andere stromführende Leitungen in ge-
trennten Rohren, wie nachfolgend dargestellt.
CPM1A E/A–
Leitungen
É É É É É É É É É É É
É É É É É É É É É É É

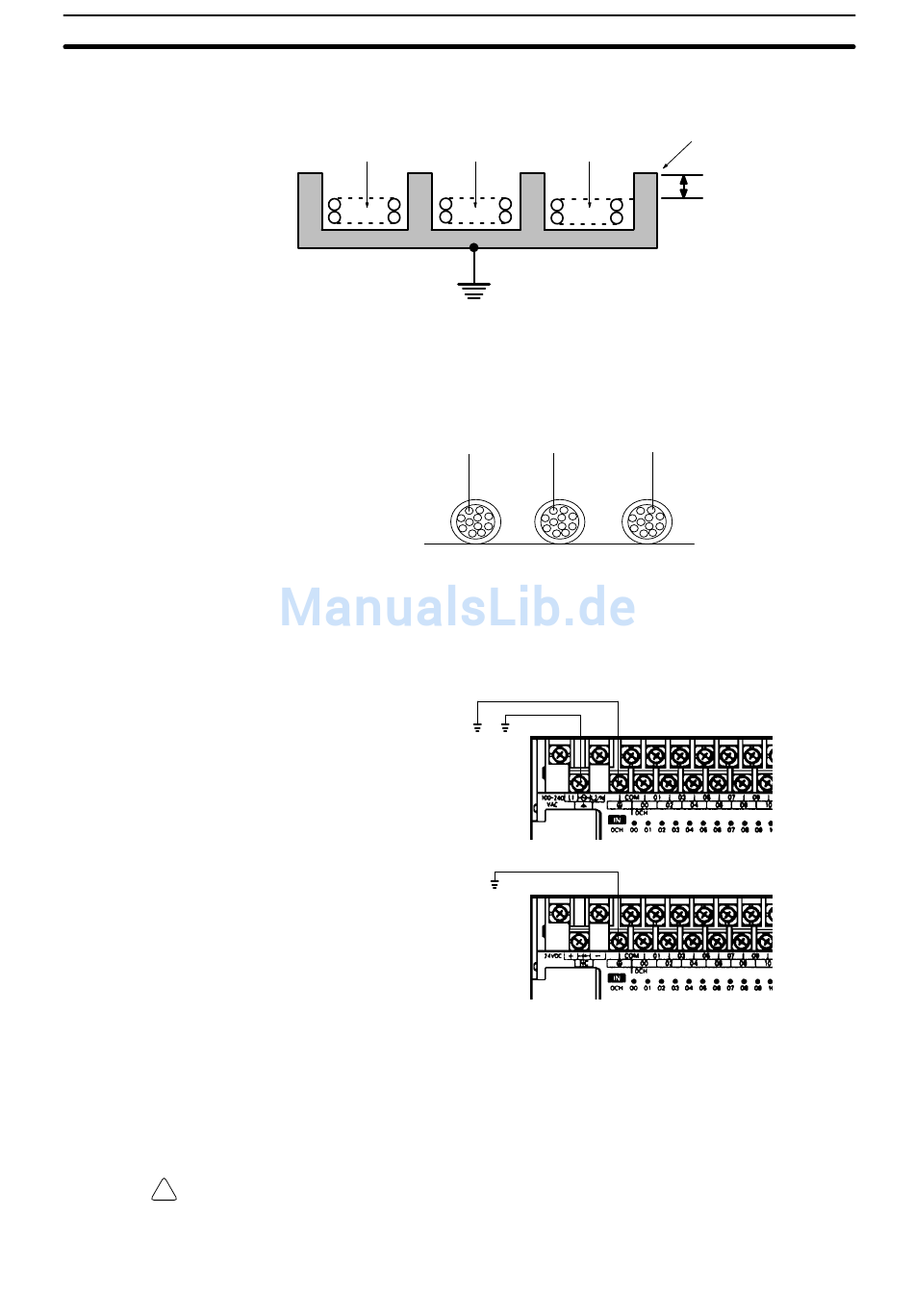

Erden Sie zur Vermeidung von elektrischem Schlag und Betriebsstörung
durch elektrische Störungen die funktionelle Erdungsklemme und die
Schutzerdungsklemme nach EN 60204.
Erdung nach EN 60204
AC
Spannungsver-
sorgung
Erdung nach EN 60204
DC
Spannungsver-
sorgung
Bei Durchschlagsspannungstests sollte die funktionelle Erdungsklemme ent-
fernt werden.
Verwenden sie M3–Klemmenschrauben, und ziehen Sie diese mit einem
Drehmoment von max. 0,5 Nm an.
Benutzen Sie ausschließlich die nachfolgend dargestellte Klemmenform.
Verwenden Sie Kabelschuhe für die stromführenden Leitungen und die E/A–
Leitungen der CPM1A oder benutzen Sie statt verdrillter Leitungen 1–Draht-
leitungen. Verdrillte Leitungen erhöhen das Kurzschlußrisiko und könnten da-
durch einen Brand auslösen.
Metallplatte (Eisen)
stromführende
Leitungen
Steuerungsleitung
und stromführende Stromführende
Leitung der CPM1A Leitungen
Kapitel 3-4
min. 200 mm.
