Verdrahtung und Anschlüsse

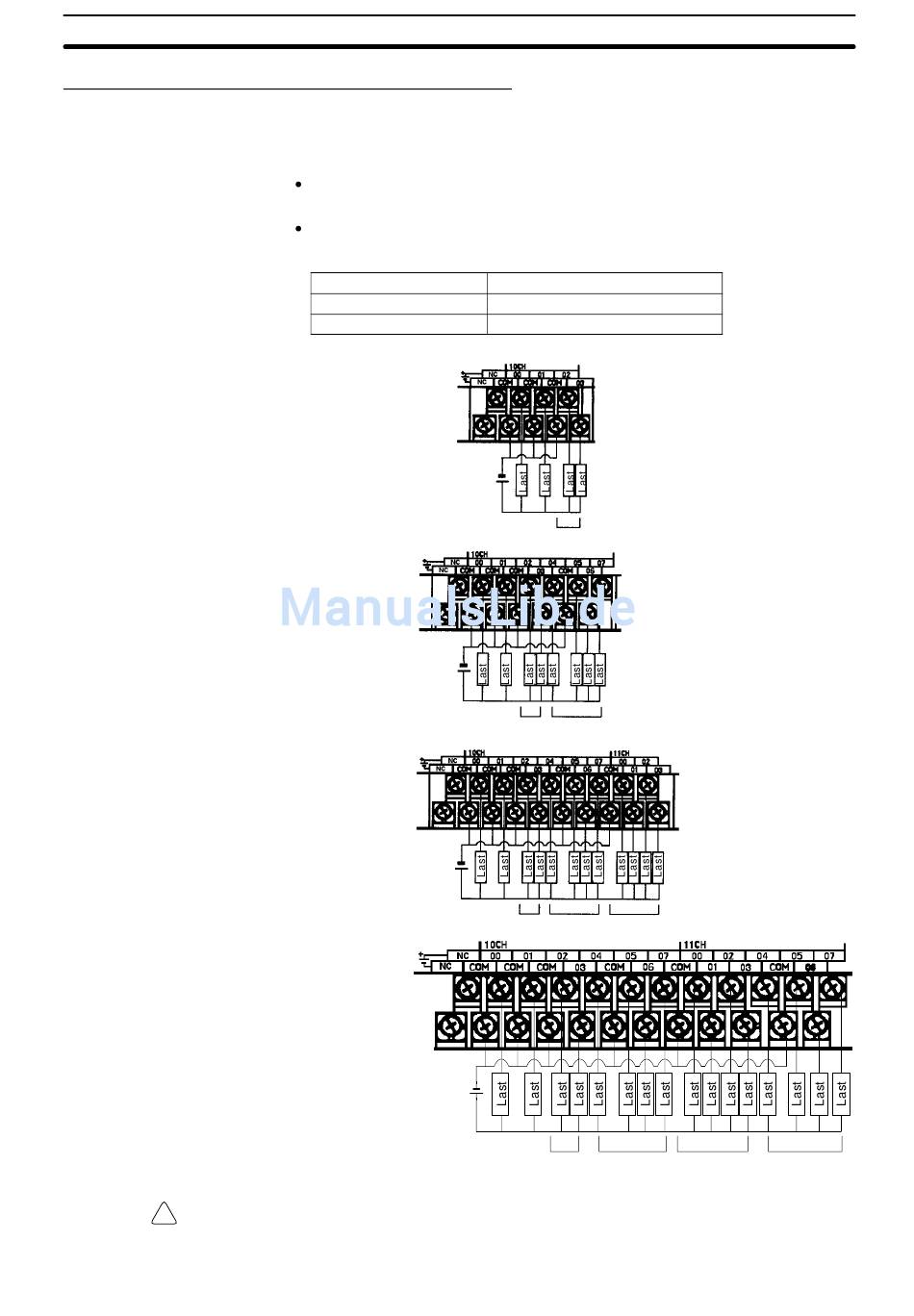

Verdrahtung der Transistorausgänge (NPN–Typ)
Ausgangskonfiguration
CPM1A-10CDT-D
CPM1A-20CDT-D/CPM1A-20EDT
CPM1A-30CDT-D
CPM1A-40CDT-D
Vorsicht
!
Verdrahten Sie die Ausgänge der CPU– und Erweiterungs–E/A–Baugruppe
entsprechend der nachfolgenden Abbildung. Verwenden Sie dabei Kabel-
schuhe.
Verwenden Sie zur Verdrahtung 1–Drahtleitungen oder im Falle verdrillter
2–Drahtleitungen Kabelschuhe.
Überschreiten Sie nicht die Ausgangskapazität oder den maximalen Strom.
Weitere Informationen hierzu, siehe Kaptiel 2-1-3 E/A–Spezifikationen.
Ausgangskapazität
Max. Kapazität
+10%
24 VDC
/
–15%
+10%
24 VDC
/
–15%
+10%
24 VDC
/
–15%
+10%
24 VDC
/
–15%
Überprüfen Sie vor dem Einschalten die Polarität der Spannungsversorgung
der Last sehr gründlich.
Specifikation
300 mA (24 VDC)
0,9 A/Bezugspunkt
Bezugspunkt
Bezugs–
Bezugs–
punkt
punkt
Bezugspunkt
Bezugs–
Bezugs–
punkt
punkt
Bezugspunkt
Bezugspunkt
Kapitel 3-4
Bezugspunkt
Bezugspunkt
