3-4-7 Host–Link–Anschluß
1:1 Host–Link–Anschluß
Hinweis
Anschluß 1:N Host–Link
Die Host–Schnittstelle dient der Datenübertragung zwischen Host und
CPM1A. Befehle werden vom Host an die CPM1A übertragen, und die
CPM1A sendet eine Rückmeldung an den Host. Über Host–Befehle können
Datenbereiche in der CPM1A gelesen und neue Daten in diesen Bereichen
gespeichert werden.
An die CPM1A kann an einen PC oder ein NT–Bedienterminal angeschlossen
werden. Dazu wird zusätzlich ein RS–232C–Adapter benötigt. Dies ist in der

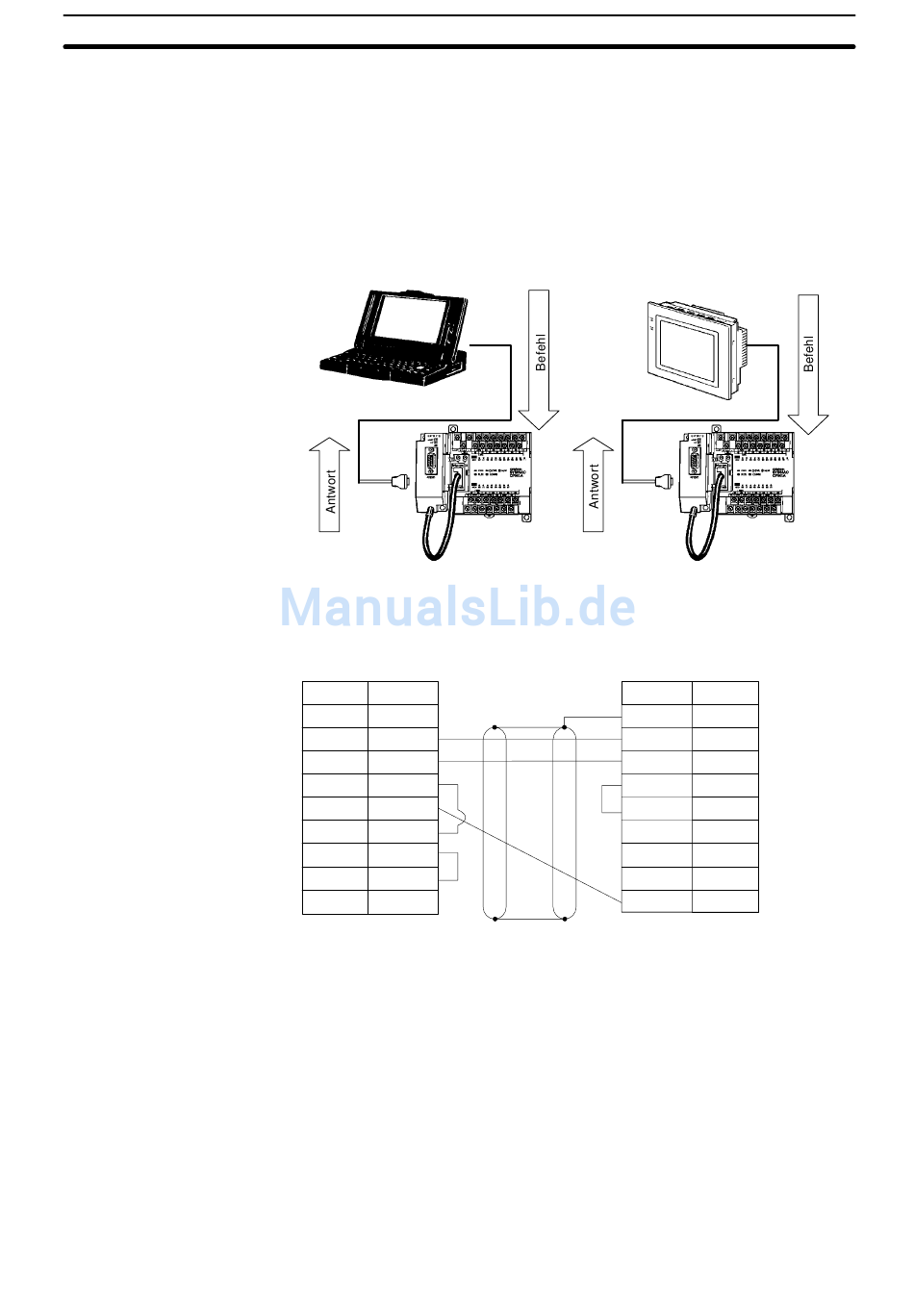

nachfolgenden Abbildung dargestellt.
RS-232C
Adapter
Nachfolgend ist die Anschlußbelegung der RS–232C–Schnittstelle darge-
stellt, wodurch die CPM1A an einen PC/AT oder NT–Bedienterminal ange-
schlossen werden kann.
PC/AT oder NT–Bedienterminal (9-Pin)
PIN–Nr.
Signal
CD 1
RD 2
SD 3
ER 4
SG 5
DR 6
RS 7
CS 8
CI 9
Beachten Sie beim Anschluß eines NT–Bedienterminals auf die unterschiedli-
chen Anschlußbelegungen der verschiedenen Typen von NT–Bedientermi-
nals. Die genaue Anschlußbelegung finden Sie in dem entsprechenden Hand-
bucher des jeweiligen NT–Bedienterminals.
Ist die CPM1A an einen PC/AT oder ein NT–Bedienterminal angeschlossen,
muß der Betriebswahlschalter des RS-232C Adapter's auf "HOST" geschaltet
werden.
Bis zu 32 CPM1A können an einen PC/AT oder ein NT–Bedienterminal ange-
schlossen werden. Für diesen Anschluß wird der Schnittstellen–Adapter
RS-232C
CPM1A CPU
Adapter
RS-232C Adapter
PinNr.
1/Gehäuse
Kapitel 3-4
NT–Bedienterminal
CPM1A CPU
Signal
FG
2 SD
3 RD
4 RS
5 CS
–
6
7 –
8 –
9 9 SG
