Verdrahtung und Anschlüsse
3G2A9-AL004-E Link Adapter
25-poliger SUB–D
Anschluß
Direkte Ankopplung über
RS–232C–Kabel an PC/AT.
Hinweis

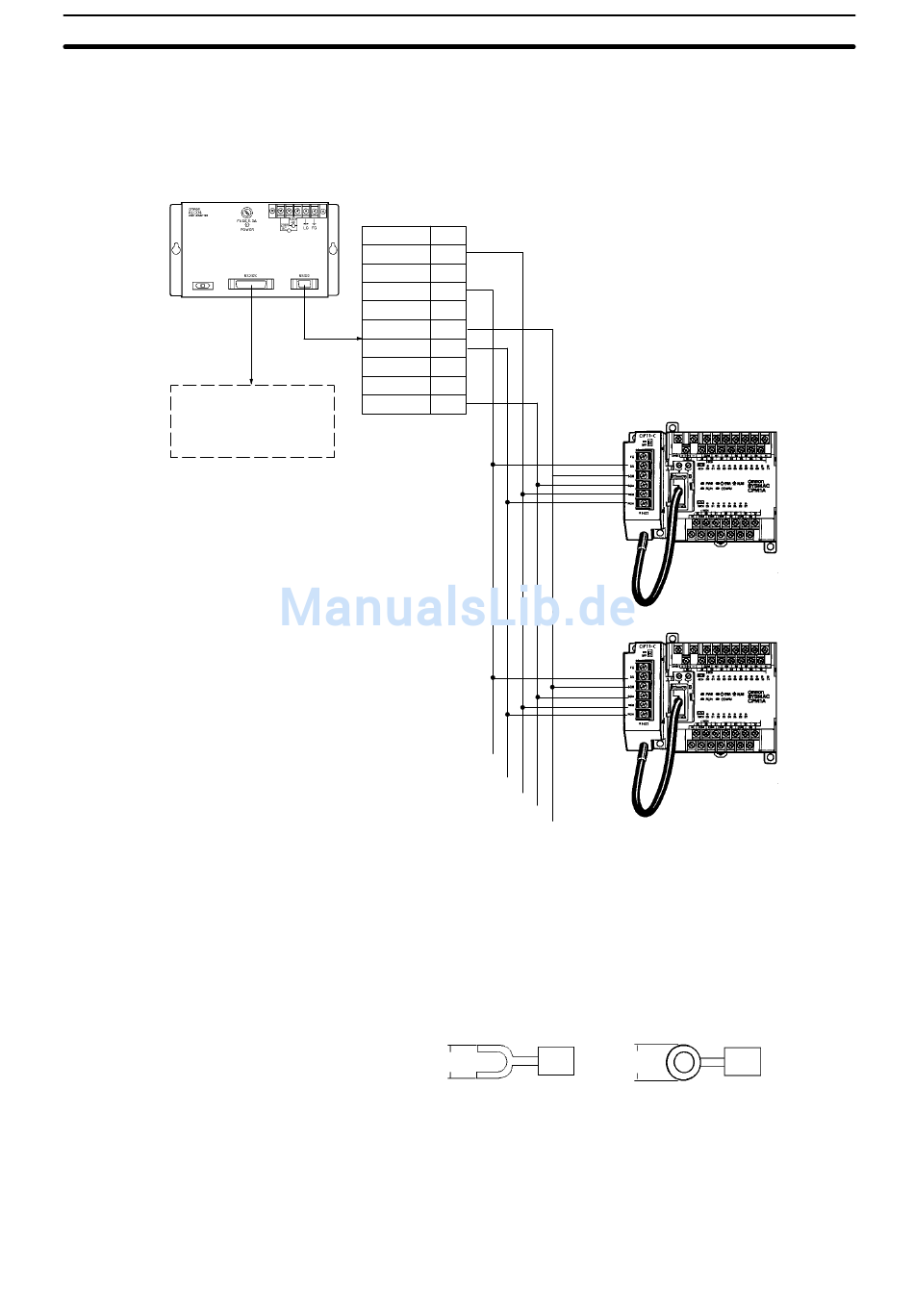

In der nachfolgenden Abbildung ist die PIN–Belegung der RS–422 für die
1:N–Kommunikation über den Link–Adapter 3G2A9–AL004–E dargestellt. Die
PIN–Belegung des Schnittstellen–Adapter 3G2A9–AL004–E entspricht gleich-
zeitig der PIN–Belegung des RS–422–Adapters (SG/RDA/RDB/SDA und
SDB).
9-poliger SUB–D Anschluß
Signal
Pin
RDB 1
2
–
3
SG
4
–
SDB 5
6
RDA
7
FG
– 8
SDA 9
1. Die Maximallänge des RS–422–Anschlußkabels kann 500 m betragen.
2. Schalten Sie den Abschlußwiderstands–Schalter des Schnittstellen–
Adapters auf Position EIN. Nehmen Sie die Einstellung für jede Seite
(Host–Schnittstelle und RS–422–Adapter) vor.
Verwenden Sie für die Installation immer Kabelschuhe für die Verdrahtung der
RS–422–Adapter. Verwenden Sie M3–Klemmenschrauben und ziehen Sie
diese mit einem Drehmoment von 0,5 Nm an.
6,2 mm max.
RS-422 Adapter
SG
RDA
RDB
SDA
SDB
Gabelklemme
6,2 mm max.
Kapitel 3-4
CPM1A CPU
Ringklemme
