Programmierkonsolenbetrieb
4-1-2 Anschluß der Programmierkonsole
Schalttafel–Installation

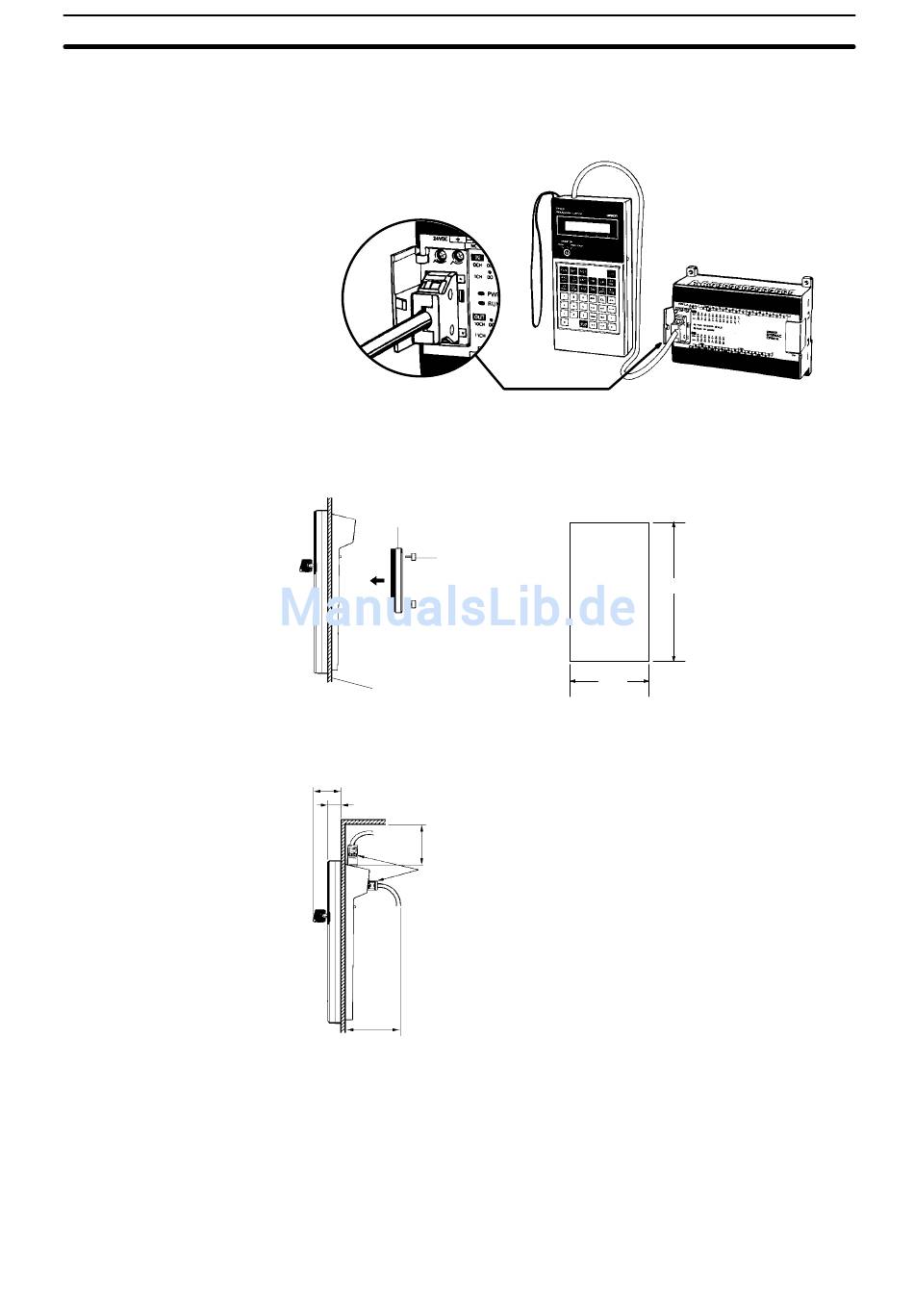

Schließen Sie die Programmierkonsole, wie unten dargestellt, an die
Peripherie–Schnittstelle der CPM1A an.
Die Programmierkonsole C200H-PRO27-E kann in eine Schalttafel eingebaut
werden. (Die C200H-ATT01 Montageklammer muß gesondert bestellt wer-
den.)
Montage–Klammer
Zwei Schrauben
Dicke: 1,0 bis 3,2 mm
Der lichte Abstand für den Kabelanschluß oberhalb der Programmierkonsole
muß min. 80 mm betragen.
37
15
min. 80 mm lichter Abstand
Kabelanschluß
ca. 70 mm lichter Abstand
Montagebohrungen
(DIN43700–Standard)
+1.1
186
–0
+0.8
92
–0
Kapitel 4-1
61
