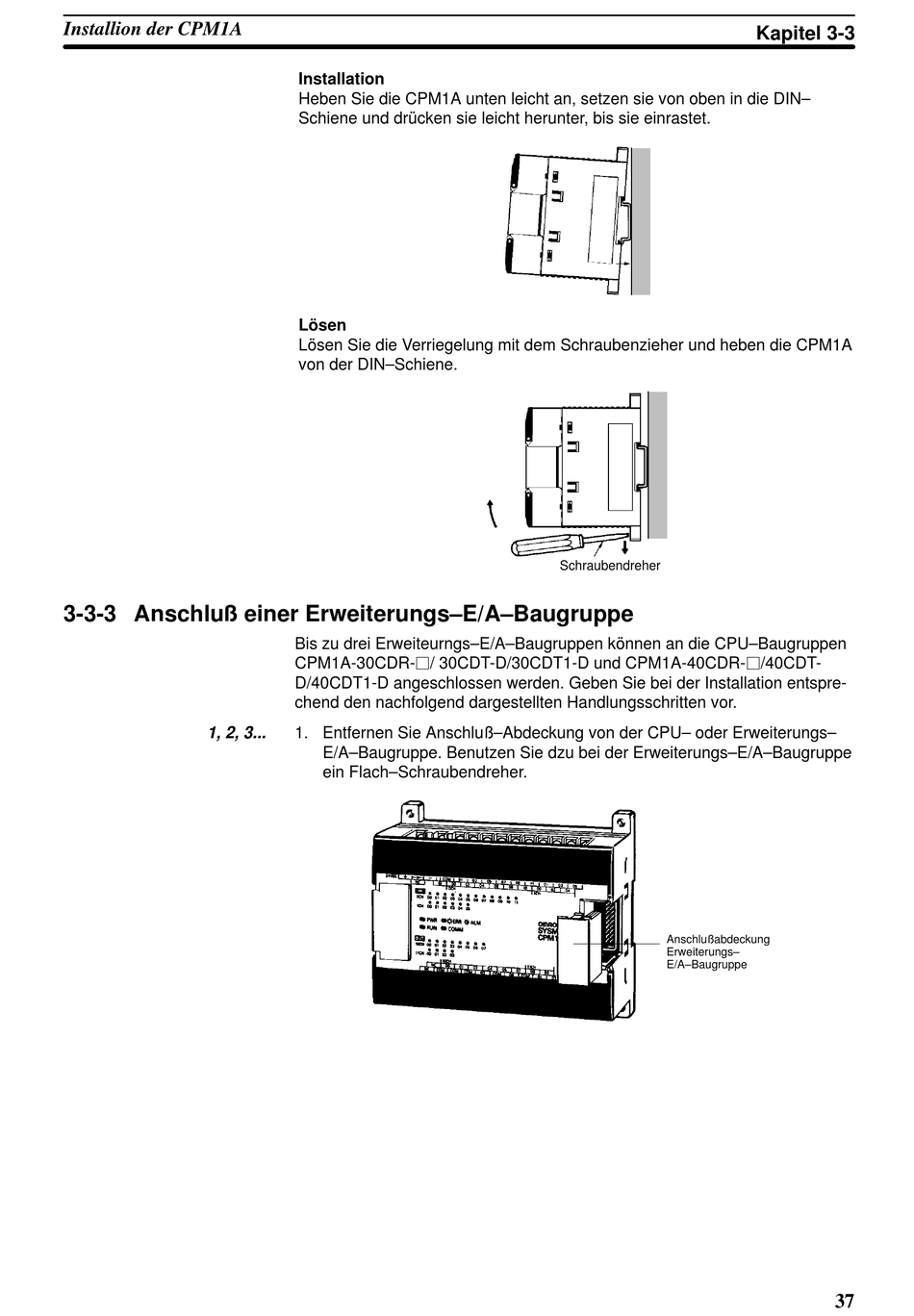

Installion der CPM1A
3-3-3 Anschluß einer Erweiterungs–E/A–Baugruppe
1, 2, 3...
Installation
Heben Sie die CPM1A unten leicht an, setzen sie von oben in die DIN–
Schiene und drücken sie leicht herunter, bis sie einrastet.
Lösen
Lösen Sie die Verriegelung mit dem Schraubenzieher und heben die CPM1A
von der DIN–Schiene.
Bis zu drei Erweiteurngs–E/A–Baugruppen können an die CPU–Baugruppen
CPM1A-30CDR-j/ 30CDT-D/30CDT1-D und CPM1A-40CDR-j/40CDT-
D/40CDT1-D angeschlossen werden. Geben Sie bei der Installation entspre-
chend den nachfolgend dargestellten Handlungsschritten vor.
1. Entfernen Sie Anschluß–Abdeckung von der CPU– oder Erweiterungs–
E/A–Baugruppe. Benutzen Sie dzu bei der Erweiterungs–E/A–Baugruppe
ein Flach–Schraubendreher.
Schraubendreher
Anschlußabdeckung
Erweiterungs–
E/A–Baugruppe
Kapitel 3-3
37
