Verdrahtung und Anschlüsse
3-4
Verdrahtung und Anschlüsse
3-4-1 Allgemeine Sicherheitsmaßnahmen bei der Verdrahtung
Vorsicht
!
Störungen über die E/A–Leitung
Nachfolgend wird sowohl die Verdrahtung der Netzteil–Baugruppe und der
Erweiterungs–E/A–Baugruppe sowie der Anschluß der Peripheriegeräte be-
schrieben.

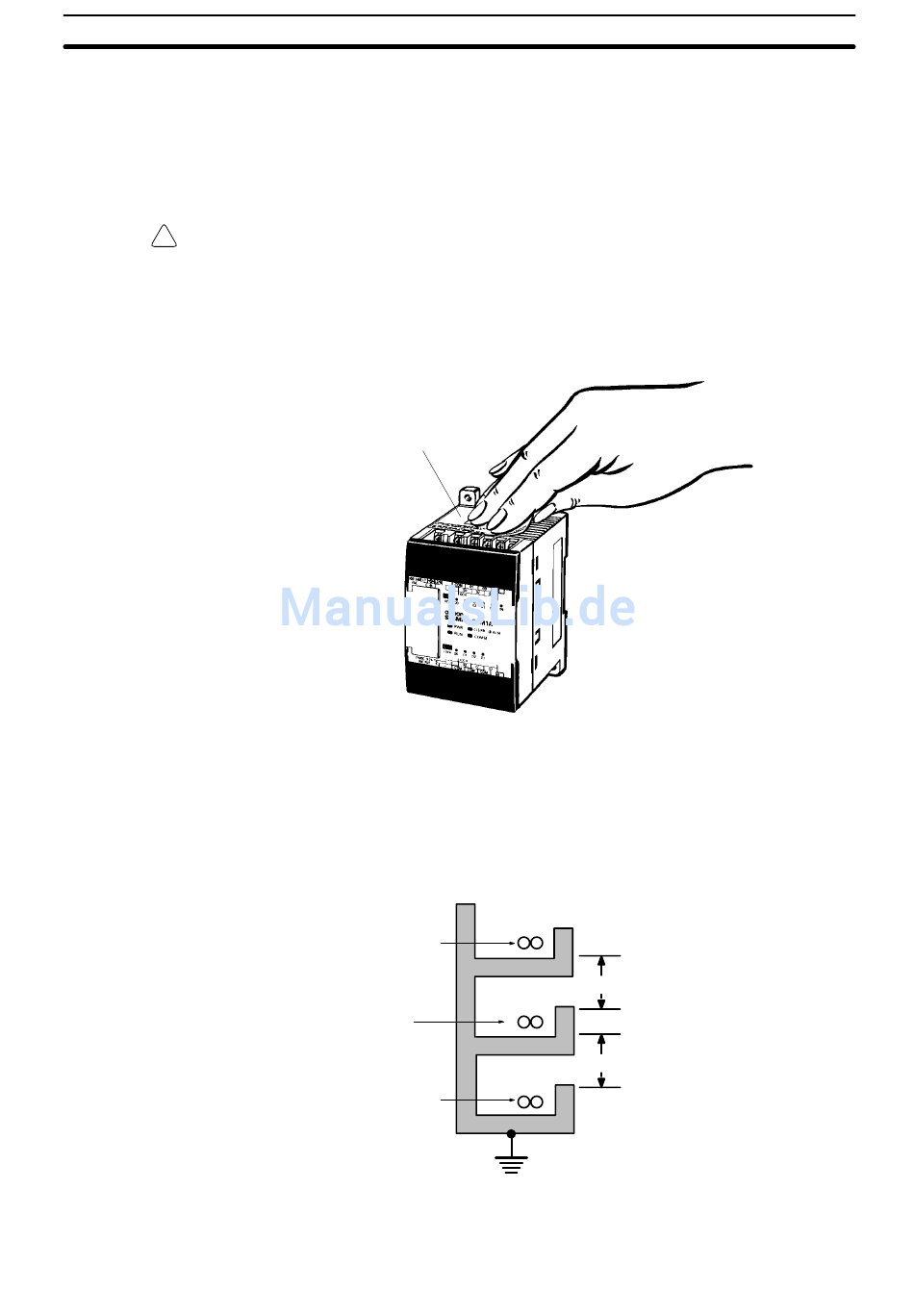

Vor oder während der Verdrahtung sollte der Aufkleber auf den Lüftungsschlit-
zen nicht entfernt werden. Er verhindert, daß während der Verdrahtung Ver-
drahtungsreste durch die Lüftungsschlitze in die Baugruppe gelangen. Daraus
resultierende Kurzschlüsse könnten die Baugruppe zerstören oder Fehlfunk-
tionen auslösen. Ist die Verdrahtung abgeschlossen, muß der Aufkleber ent-
fernt werden, um ein Überhitzen der Baugruppe zu vermeiden.
Aufkleber als Schutz
vor Verdrahtungsresten oder
Schmutz
Verlegen Sie die CPM1A E/A–Leitungen nicht mit anderen stromführenden
Leitungen im gleichen Kanal.
Kabelkanäle
Beachten Sie den Mindestabstand von wenigstens 300 mm zwischen strom-
führenden Leitungen und der E/A–Steuerungsleitung, wie nachfolgend darge-
stellt.
CPM1A E/A–Leitungen
Steuerungsleitung
und stromführendes
Kabel der CPM1A
stromführende Leitung
Kabelkanäle im Fußboden
Beachten Sie den Mindestabstand von wenigstens 200 mm zwischen Ober-
Kapitel 3-4
min. 300 mm
min. 300 mm
39
