Verdrahtung und Anschlüsse

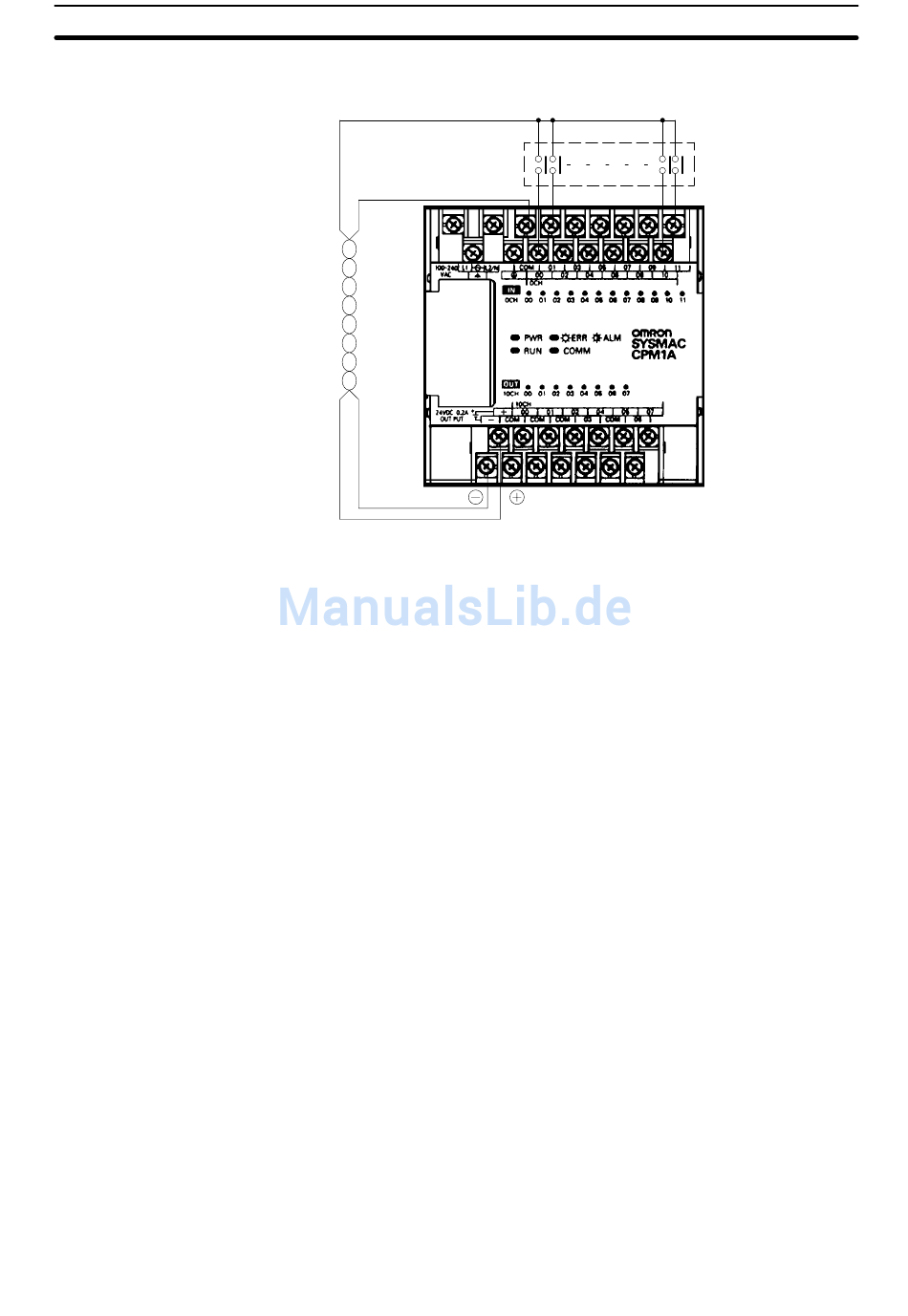

Eingangs–Verdrahungsbsp. Nachfolgend ist eine CPU–Baugruppe (AC–Typ) dargestellt. Die CPU–Bau-
44
gruppen (DC–Typ) verfügen über keine Versorgungs–Spanungsausgänge.
Externe Spannungsversorgung:
24 VDC bei 200 mA/10-E/A und 20-E/A CPU–Baugruppen
24 VDC bei 300 mA/30-E/A und 40-E/A CPU–Baugruppen
(Anwendbar bei CPU–Baugruppen mit 100...240 VAC Spannungsversorgung.)
COM
Kapitel 3-4
Eingangs–
geräte
