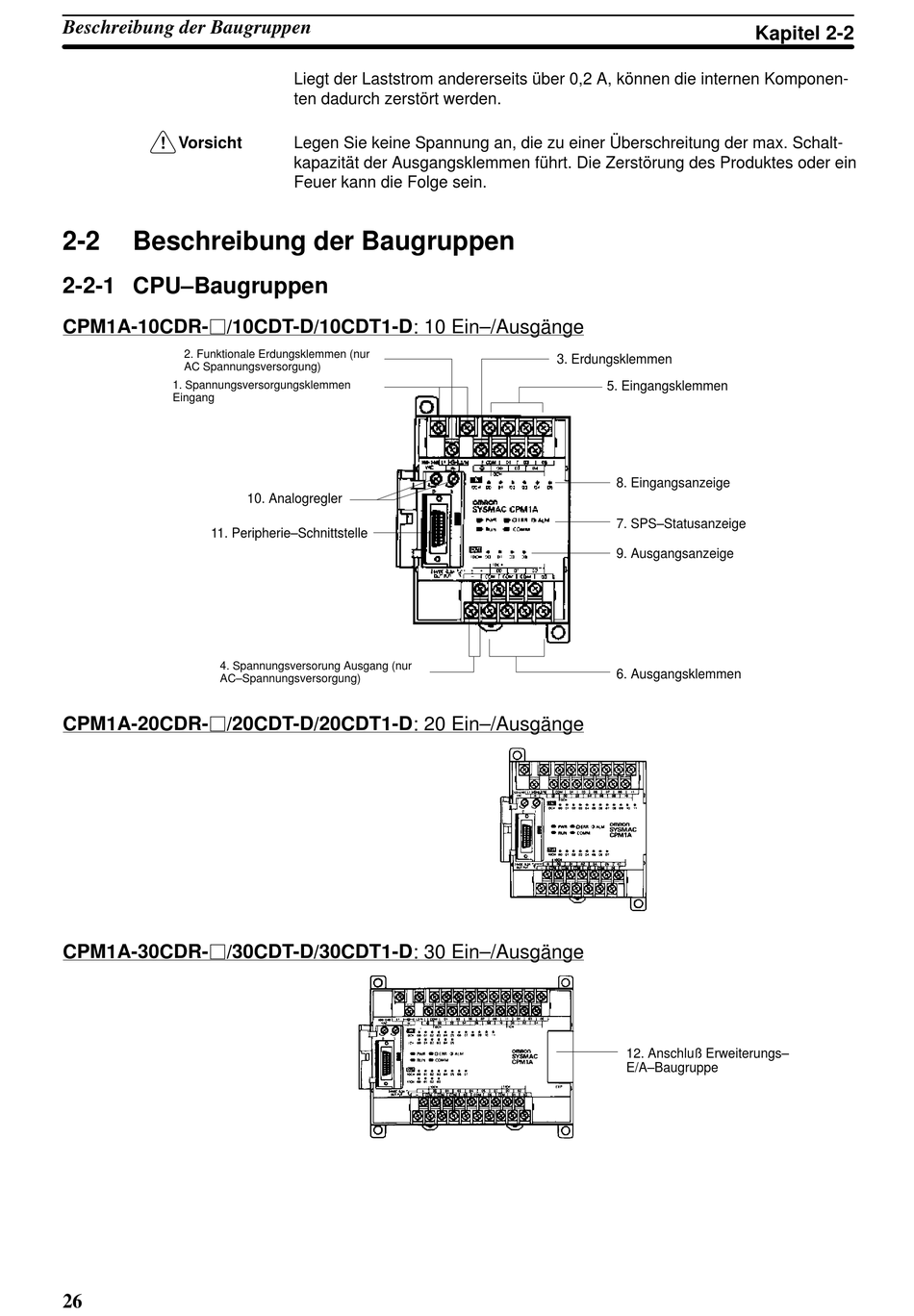

Beschreibung der Baugruppen
2-2-1 CPU–Baugruppen
CPM1A-10CDR-j/10CDT-D/10CDT1-D: 10 Ein–/Ausgänge
2. Funktionale Erdungsklemmen (nur
AC Spannungsversorgung)
1. Spannungsversorgungsklemmen
Eingang
11. Peripherie–Schnittstelle
4. Spannungsversorung Ausgang (nur
AC–Spannungsversorgung)
CPM1A-20CDR-j/20CDT-D/20CDT1-D: 20 Ein–/Ausgänge
CPM1A-30CDR-j/30CDT-D/30CDT1-D: 30 Ein–/Ausgänge
26
Liegt der Laststrom andererseits über 0,2 A, können die internen Komponen-
ten dadurch zerstört werden.
Legen Sie keine Spannung an, die zu einer Überschreitung der max. Schalt-
kapazität der Ausgangsklemmen führt. Die Zerstörung des Produktes oder ein
Feuer kann die Folge sein.
10. Analogregler
3. Erdungsklemmen
5. Eingangsklemmen
8. Eingangsanzeige
7. SPS–Statusanzeige
9. Ausgangsanzeige
6. Ausgangsklemmen
12. Anschluß Erweiterungs–
E/A–Baugruppe
