Einstellungen über das Bedienfeld
Anlage ohne Strömungsschalter oder Durchflussmesser
• Einstellung > Weitere Funktionen > Stoppfunktion.
• Auswählen: Aktiviert.
1. Einstellen: EIN/AUS-Druckband.
2. Auswählen: Stopp-Parameter einstellen. Die nachfolgende
Bildschirmseite wird aufgerufen.

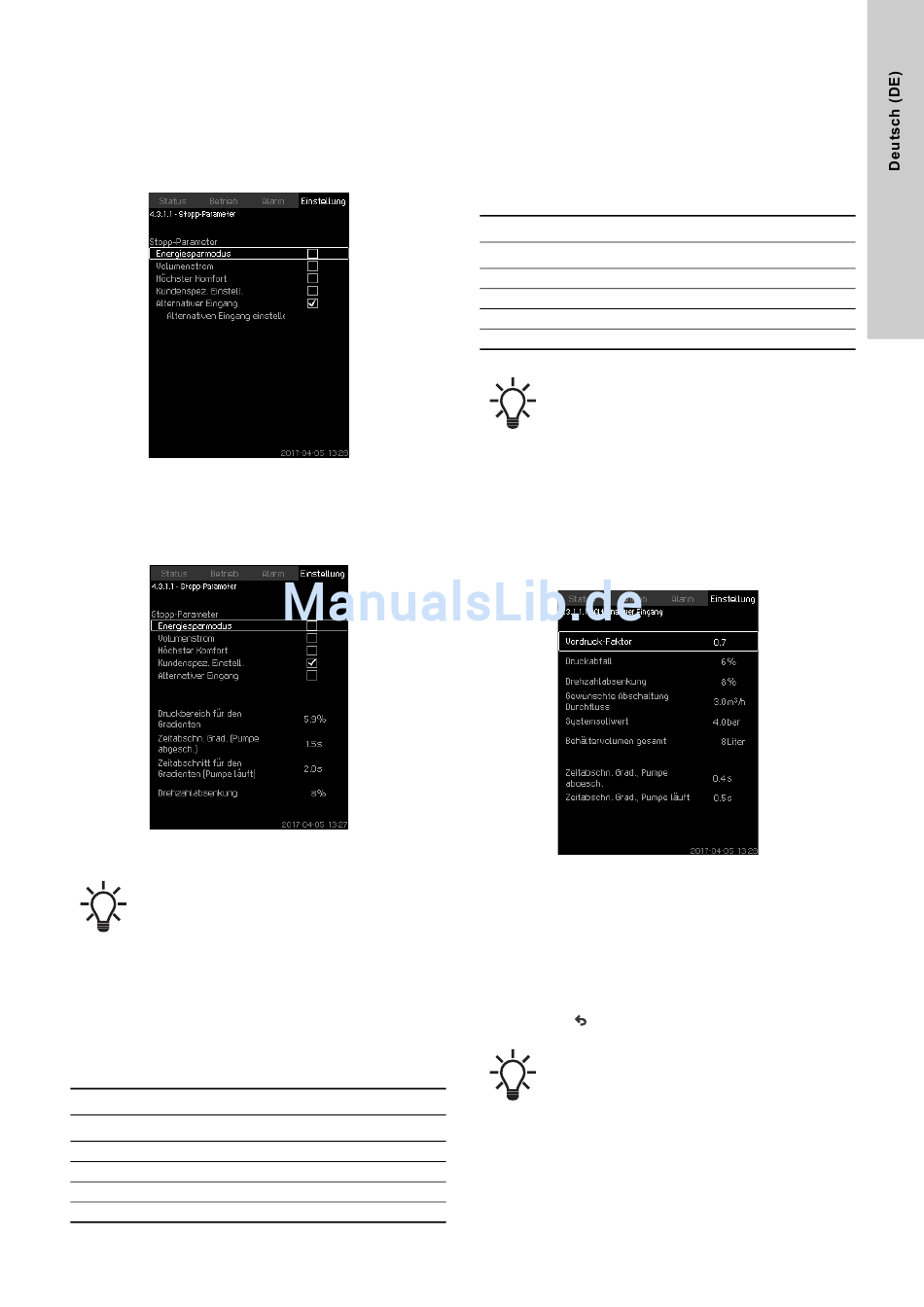

Abb. 67 Stopp-Parameter
3. Wählen Sie einen der Abschaltparameter aus. Wurde "Kun-
denspez. Einstell." ausgewählt, stellen Sie die in der Abbil-
dung 68 aufgeführten Parameter ein. Siehe die nachfolgen-
den Beispiele.
Abb. 68 Kundenspez. Einstell.
Faustregel: Drehzahlabsenkung = 2 x Druckbereich
für den Gradienten.
Beispiel 1: Erhöhen des Abschaltgrenzwerts Qmin (hoher
Förderstromgrenzwert)
• Erhöhen Sie den Wert für "Druckbereich für den Gradienten".
• Reduzieren Sie den Wert für "Zeitabschn. Grad. (Pumpe
abgesch.)".
• Reduzieren Sie den Wert für "Zeitabschnitt für den Gradienten
(Pumpe läuft)".
• Erhöhen Sie den Wert für "Drehzahlabsenkung".
Beispiel für die Erhöhung des Abschaltgrenzwerts
Parameter
Druckbereich für den Gradienten
Zeitabschn. Grad. (Pumpe abgesch.)
Zeitabschnitt für den Gradienten (Pumpe läuft)
Drehzahlabsenkung
Beispiel 2: Herabsetzen des Abschaltgrenzwerts Qmin
(niedriger Förderstromgrenzwert)
• Reduzieren Sie den Wert für "Druckbereich für den Gradien-
ten".
• Erhöhen Sie den Wert für "Zeitabschn. Grad. (Pumpe
abgesch.)".
• Erhöhen Sie den Wert für "Zeitabschnitt für den Gradienten
(Pumpe läuft)".
• Reduzieren Sie den Wert für "Drehzahlabsenkung".
Beispiel für ein Herabsetzen des Förderstromgrenzwerts
Parameter
Druckbereich für den Gradienten
Zeitabschn. Grad. (Pumpe abgesch.)
Zeitabschnitt für den Gradienten (Pumpe läuft) 25,0 Sekunden
Drehzahlabsenkung
Alternativer Eingang
Wenn Sie "Alternativer Eingang" auswählen, berechnet die Steu-
erung die Abschaltparamter. Dies erfolgt auf Grundlage der fol-
genden Werte:
• Anlagensollwert
• Gesamtvolumen des Behälters
• Vordruck
• gewünschter Förderstrom für das Abschalten.
Abb. 69
Anlage mit Strömungsschalter
Nehmen Sie die folgenden zusätzlichen Einstellungen vor:
1. Auswählen: Digitaleingang parametrieren.
Die Bildschirmseite
2. Wählen Sie den Digitaleingang aus, an den der Strömungs-
schalter angeschlossen ist.
3. Auswählen: Strömungsschalter.
4. Drücken Sie
Wert
6 %
1,5 Sekunden
2,0 Sekunden
10 %
Der Abschaltgrenzwert ist abhängig von der Größe
des Behälters.
Alternativer Eingang
Digitaleingänge (4.3.7)
.
Ein offener Kontakt weist auf einen geringen Förder-
strom hin.
Wert
3 %
15,0 Sekunden
6 %
wird aufgerufen.
