Grundfos Control MPC-E Montage- Und Betriebsanleitung Seite 48

Lesen Sie für jede Pumpe die Leistungswerte auf den Bildschirm-
seiten 1,3 bis 1,8 ab. Siehe Abschnitt
pumpe (1.3 - 1.10).
Bemessungsbetriebspunkt
Hmax
HBem
QBem

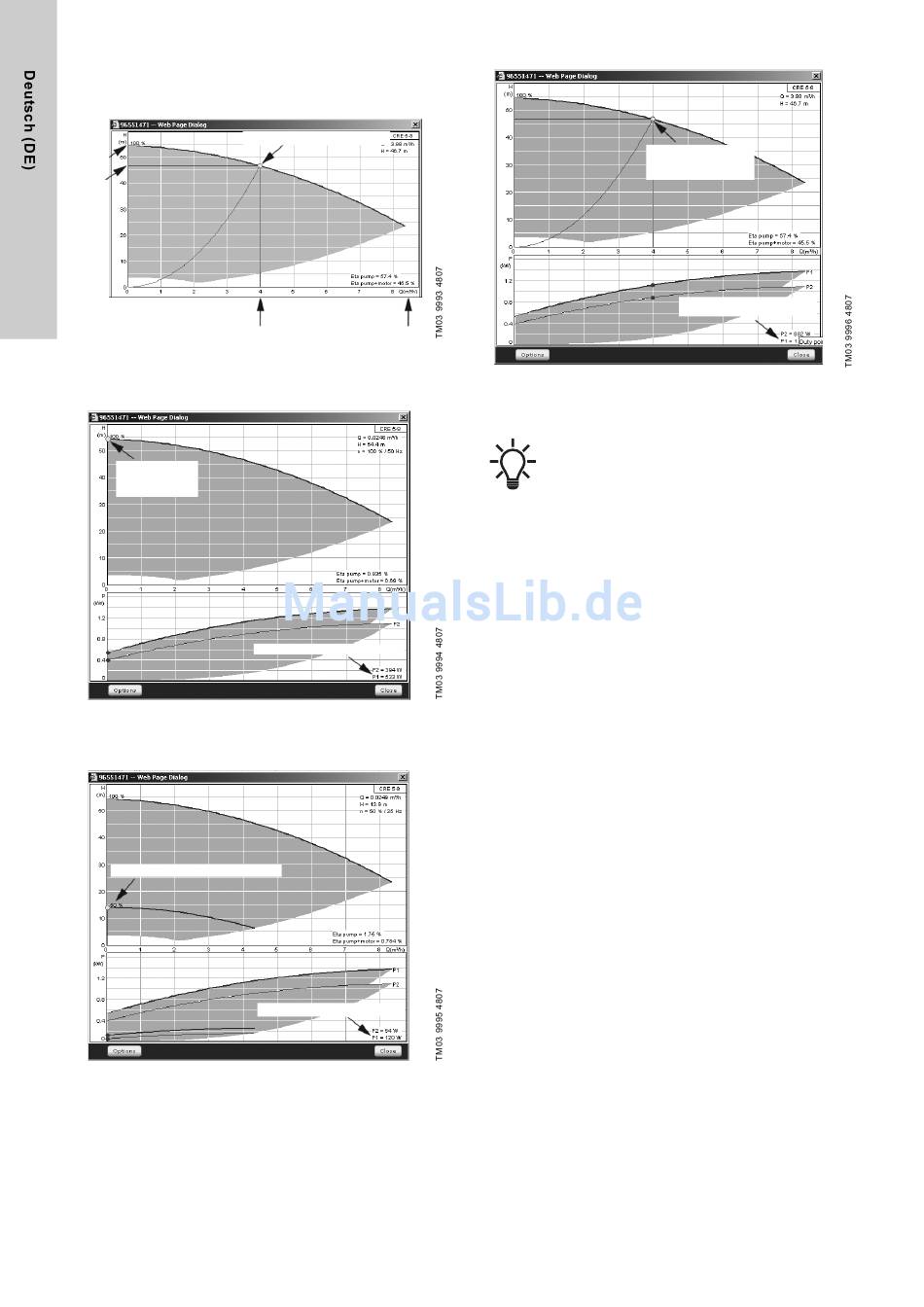

Abb. 88 Ablesen von QBem, HBem, Hmax und Qmax
(Grundfos Product Center)
Betriebspunkt,
Q0, Drehzahl
100 %
Abb. 89 Ablesen der Leistung für Q0, Drehzahl 100 %
(Grundfos Product Center)
Betriebspunkt, Q0, Drehzahl 50 %
Abb. 90 Ablesen der Leistung für Q0, Drehzahl 50 %
(Grundfos Product Center)
48
7.4.10 Pumpe 1-6, Pilot-
Qmax
Leistung, Q0, Drehzahl 100 %
Leistung, Q0, Drehzahl 50 %
Betriebspunkt,
Bemessungsleistung
PBem
Abb. 91 Ablesen der Bemessungsleistung PBem (Grundfos
Product Center)
QBem und HBem bilden den Bemessungsbetriebs-
punkt der Pumpen. Dies ist in der Regel der
Betriebspunkt mit dem besten Wirkungsgrad.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Pumpenkennliniendaten.
• Auswählen und einstellen:
- Nenn-Förderstrom QNenn
- Nenn-Förderhöhe HNenn
- Max. Förderhöhe Hmax
- Max. Förderstrom Qmax
- Leistung, Q0, Drehzahl 100 %
- Leistung, Q0, Drehzahl 50 %
- Nennleistung PNenn.
Bemessungsleistung PBem
