7.7.54 Max. Druck (4.4.3)

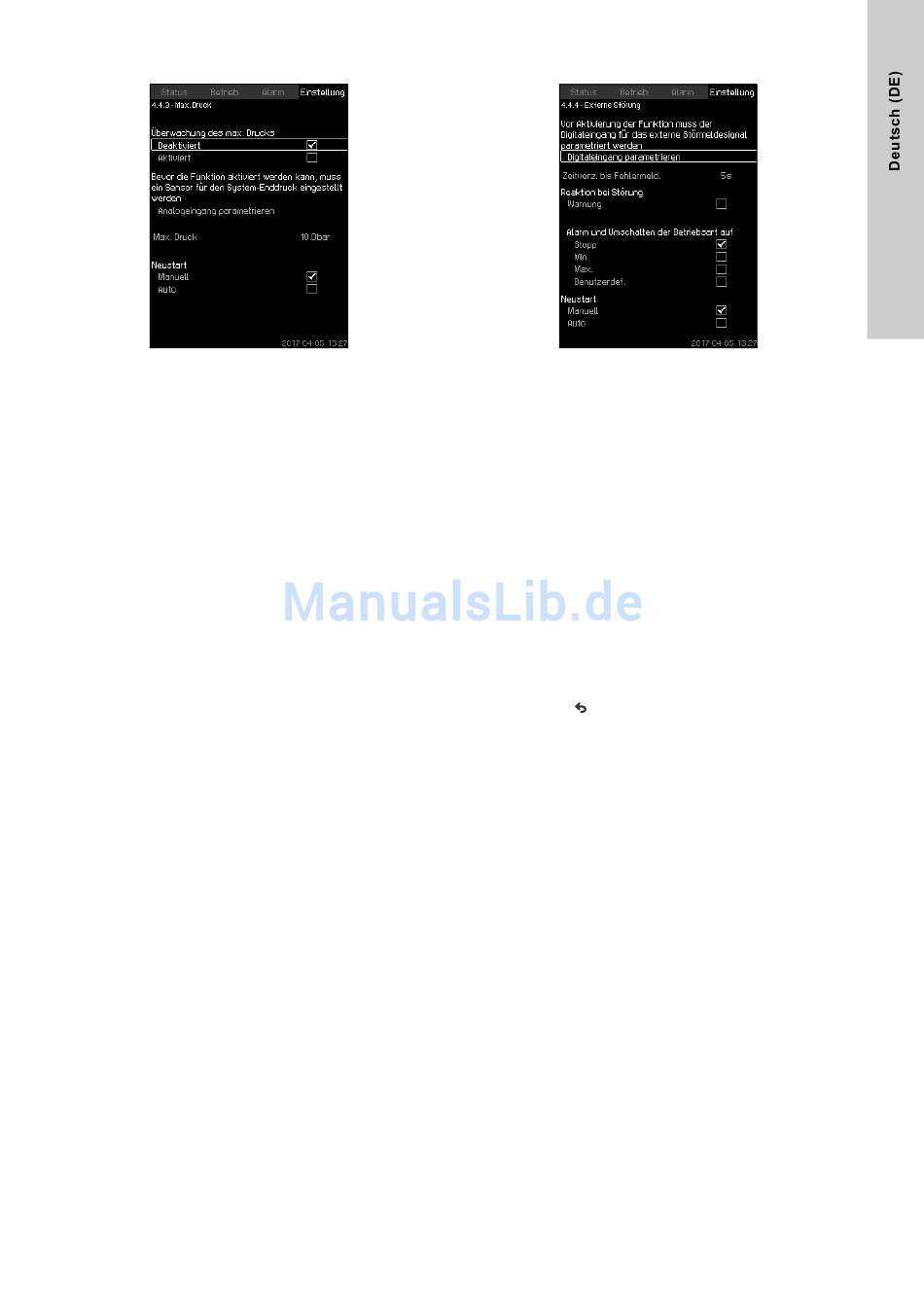

Abb. 104 Max. Druck
Beschreibung
Bei Druckerhöhungsanwendungen wird der Ausgangsdruck über-
wacht. Bei allen anderen Anwendungen wird der Systemdruck
überwacht. Die CU 352 reagiert, sobald der Druck über einen ein-
stellbaren Maximalwert steigt.
Bei bestimmten Anlageninstallationen kann ein zu hoher Aus-
gangsdruck zu Beschädigungen führen. Deshalb kann es erfor-
derlich sein, bei zu hohem Druck alle Pumpen kurzzeitig abzu-
schalten.
Sie können einstellen, ob der Wiederanlauf der Anlage automa-
tisch erfolgen soll, sobald der Druck wieder unter den Maximal-
wert gesunken ist, oder ob die Anlage manuell neu gestartet wer-
den muss. Der Wiederanlauf wird um eine einstellbare Zeit
verzögert. Siehe Abschnitt
7.7.14 Min. Zeit zwischen EIN/AUS
(4.2.1).
Einstellbereich
• Max. Druck innerhalb des Messbereichs des druckseitigen
Sensors.
• Manueller oder automatischer Wiederanlauf.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Max. Druck > Akti-
viert.
1. Einstellen: Max. Druck.
2. Wählen Sie die Art der Quittierung aus: Manuell oder Auto.
Werkseinstellung
Die Funktion ist deaktiviert.
7.7.55 Externe Störung (4.4.4)
Abb. 105 Externe Störung
Beschreibung
Diese Funktion wird verwendet, damit die CU 352 eine Störmel-
dung von einem externen Kontakt erhalten kann. Bei einer exter-
nen Störung zeigt die CU 352 entweder eine Warnung an oder
löst einen Alarm aus. Bei einem Alarm schaltet die Anlage auf
eine andere manuelle Betriebsart um, z. B. "Stopp".
Einstellbereich
• Auswählen des Digitaleingangs für diese Funktion.
• Einstellen der Zeitverzögerung vom Schließen des Kontakts
bis zum Reagieren der CU 352.
• Reaktion bei externer Störung: Warnung oder Alarm mit
Umschalten der Betriebsart.
• Wiederanlauf nach einem Alarm: Manuell oder Auto.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Externe Störung >
Digitaleingang parametrieren.
Die Bildschirmseite
Digitaleingänge (4.3.7)
1. Ordnen Sie dem Eingang die Funktion "Externe Störung" zu.
2. Drücken Sie .
3. Einstellen: Zeitverz. bis Fehlermeld..
4. Ist bei einer externen Störung nur eine Warnmeldung erforder-
lich, wählen Sie "Warnung" aus.
Wenn die Anlage bei einer externen Störung einen Alarm aus-
lösen und auf eine andere Betriebsart umschalten soll, wäh-
len Sie die Betriebsart "Manuell" oder "Auto" aus.
Werkseinstellung
Die Funktion ist deaktiviert. Wird die Funktion aktiviert, sind ab
Werk folgende Werte eingestellt:
• Zeitverzögerung: 5 Sekunden.
• Betriebsart bei Alarm: Stopp.
• Wiederanlauf: Manuell.
wird aufgerufen.
