7.7.28 Funktionen Digitaleingänge (4.3.7.1)

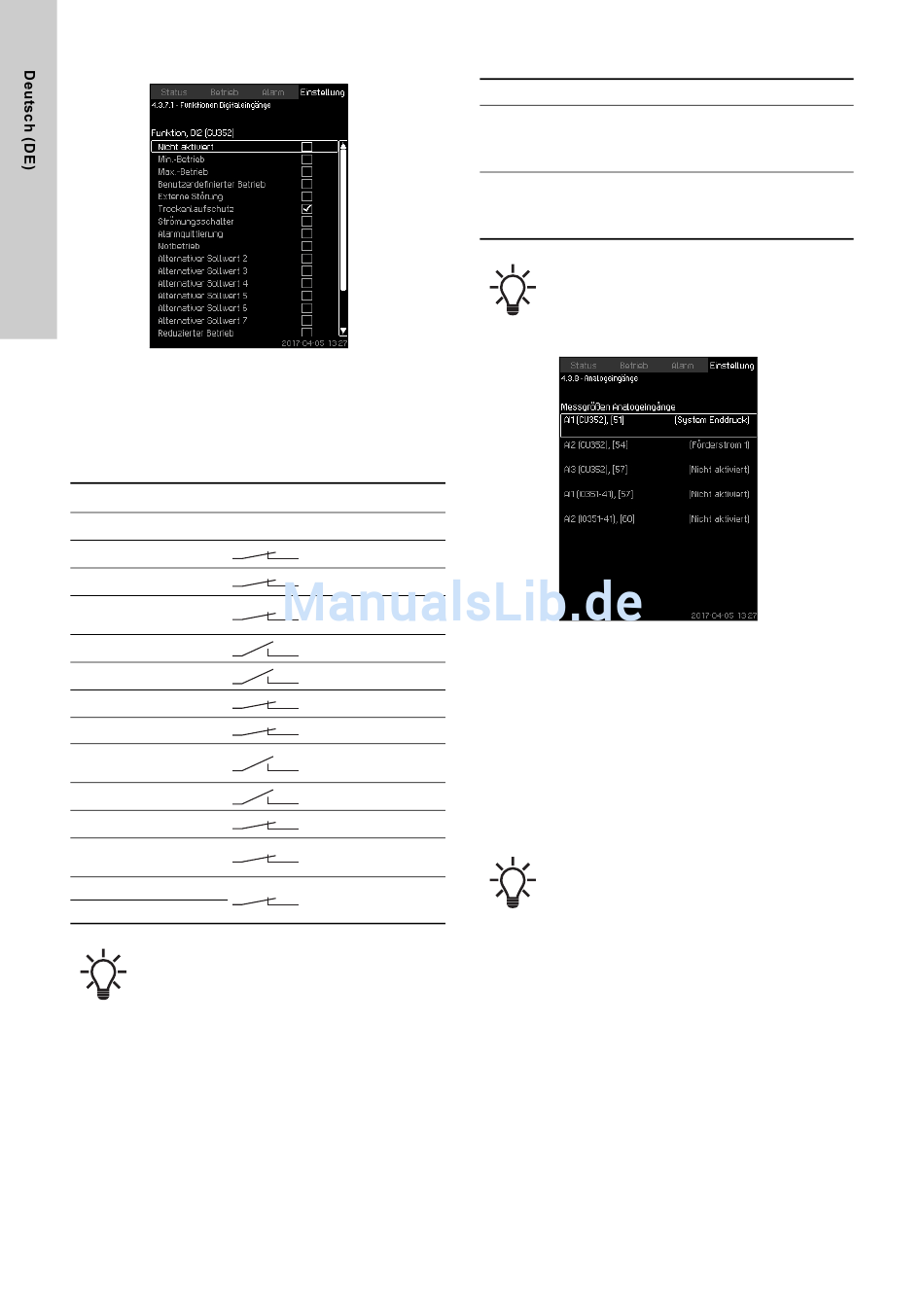

Abb. 74 Funktionen Digitaleingänge
Beschreibung
Hier kann einem Digitaleingang eine Funktion zugeordnet wer-
den.
Einstellbereich
Sie können je Bildschirmseite eine Funktion auswählen:
Funktion

Kontaktaktivierung

Nicht aktiviert
Min.-Betrieb
Max.-Betrieb
Benutzerdefinierter
Betrieb
Externe Störung
Trockenlaufschutz
Strömungsschalter
Alarmquittierung
Notbetrieb
Störung, Pilotpumpe
Alternativer Sollwert 2-7
Reduzierter Betrieb
Pumpe 1 abschalten-6
Pilotpumpe abschalten
Auf der Bildschirmseite können nur Pumpen ausge-
wählt werden, die in der Anlage konfiguriert wurden.
Weitere Informationen zu den einzelnen Funktionen finden Sie in
den Abschnitten zu den entsprechenden Funktionen.
Im Allgemeinen wird die ausgewählte Funktion durch einen
geschlossenen Kontakt aktiviert.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion > Digitalein-
gang parametrieren.
42
= Betriebsart "Min."
= Betriebsart "Max."
Betriebsart "Benut-
=
zerdef."
= Externe Störung
= Wassermangel
= Förderstrom
= Alarme quittiert
Betriebsart "Notbe-
=
trieb"
= Störung
= Sollwert ausgewählt
Aktivierung von
=
"Reduzierter Betrieb"
Zwingt die Pumpe
=
zum Abschalten
Werkseinstellung
Digitaleingang Funktion
Externes EIN-/AUSSCHALTEN. Offener
Kontakt = AUS.
DI1 (CU 352) [10]
Hinweis: Eingang Nr. 1 kann nicht geän-
dert werden.
Wassermangelüberwachung (Trockenlauf-
schutz). Offener Kontakt = Wassermangel
DI2 (CU 352) [12]
(falls die Anlage mit dieser Option ausge-
stattet ist).
Um die Wassermangelüberwachung nutzen zu kön-
nen, muss ein Druck- oder Niveauschalter an die
Anlage angeschlossen sein.
7.7.29 Analogeingänge (4.3.8)
Abb. 75 Analogeingänge
Beschreibung
Jeder Analogeingang kann aktiviert und einer bestimmten Funk-
tion zugeordnet werden.
Standardmäßig besitzt die Anlage drei Analogeingänge. Ist die
Anlage mit einem optional lieferbaren Modul IO 351B ausgestat-
tet, erhöht sich die Anzahl der Analogeingänge auf 5.
Auf dieser Bildschirmseite sind alle Analogeingänge so darge-
stellt, dass ihre tatsächliche Position im System bestimmt werden
kann. Ein redundanter druckseitiger Sensor kann als Reserve
zusätzlich zum druckseitigen Sensor eingebaut werden, um eine
Betriebsunterbrechnung zu verhindern.
Werden zwei Sensoren redundant eingesetzt, muss
jedem ein eigener Analogeingang zugewiesen wer-
den.
Beispiel
AI1 (CU 352) [51]:
AI1: Analogeingang Nr. 1
(CU 352): CU 352
[51]: Klemme Nr. 51
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion > Ana-
logeingang parametrieren.
