7.5.6 Pumpe 1-6 (2.1.4.1 - 2.1.4.6)

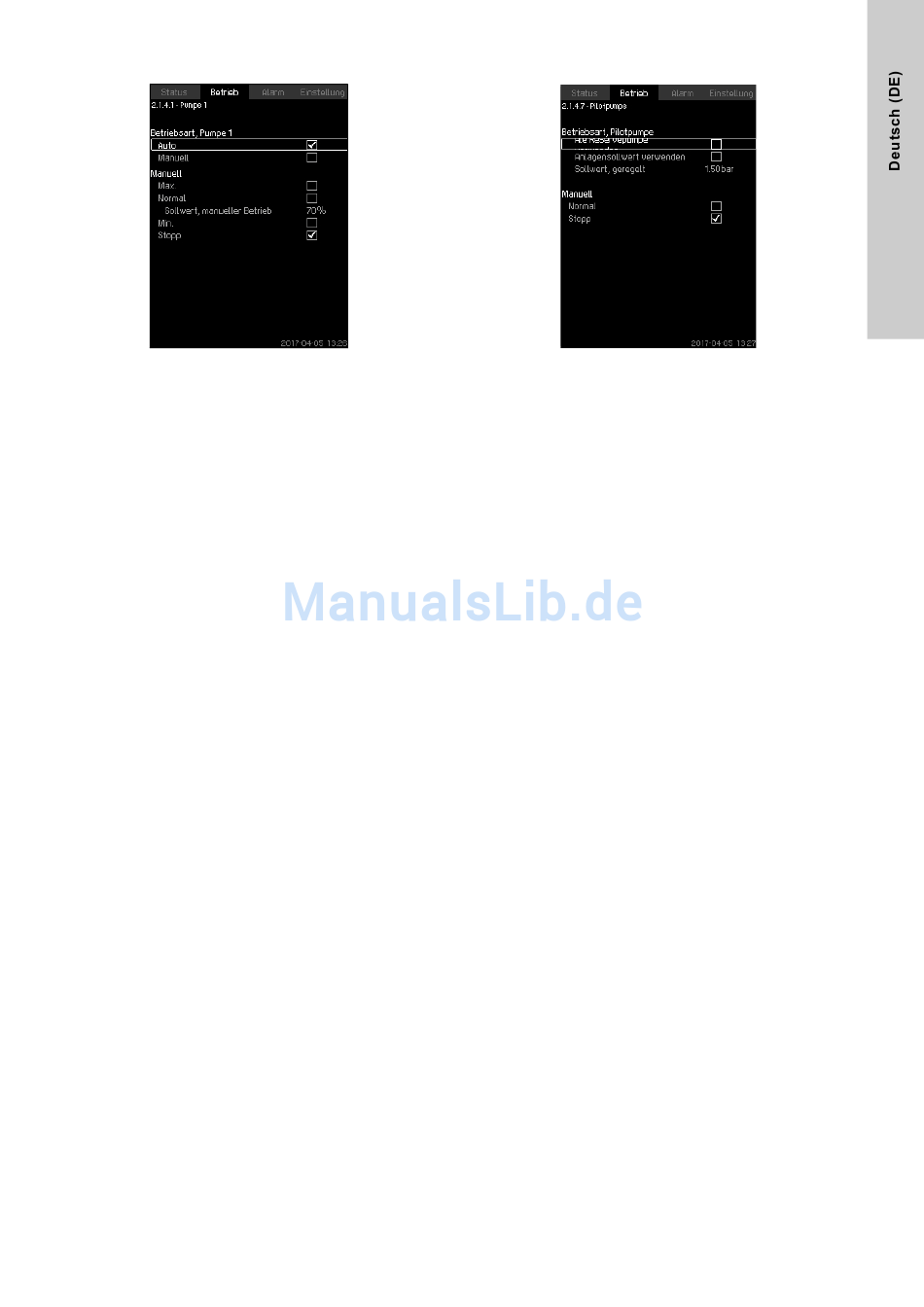

Abb. 29 Pumpe 1-6
Beschreibung
Diese Bildschirmseite wird für jede einzelne Pumpe angezeigt.
Sie ermöglicht das Einstellen der Betriebsart für die einzelnen
Pumpen.
Einstellbereich
Sie können zwischen "Auto" und "Manuell" auswählen sowie die
Betriebsart der Pumpe für den manuellen Betrieb einstellen:
"Max.", "Normal", "Min." oder "Stopp". Bei ungeregelten Pumpen
kann nur die Betriebsart "Normal" oder "Stopp" ausgewählt wer-
den.
Einstellungen über das Bedienfeld
• Betrieb > Weitere Einstellungen > Steuerung einzelner Pum-
pen.
1. Wählen Sie die Pumpe aus.
2. Wählen Sie die Art der Quittierung aus: Auto oder Manuell.
3. Manuell: Wählen Sie die Betriebsart aus.
Normal: Geben Sie den Sollwert ein.
Werkseinstellung
Auto.

7.5.7 Steuerung Pilotpumpe (2.1.4.7)

Abb. 30 Steuerung Pilotpumpe
Beschreibung
Diese Bildschirmseite wird nur angezeigt, wenn die Anlage mit
einer Pilotpumpe ausgerüstet ist und entsprechend konfiguriert
wurde.
Für die Pilotpumpe können die Betriebsart und der Sollwert ein-
gestellt werden.
Einstellbereich
Auto
Wählen Sie diese Betriebsart aus, wenn die Pilotpumpe als
Bereitschaftspumpe verwendet werden soll. Wurde die Pilot-
pumpe als Bereitschaftspumpe eingestgellt, so schaltet sie sich
ein, wenn die Hauptpumpen bei 100 % Drehzahl laufen und der
Sollwert nicht erreicht oder gehalten werden kann.
Der Sollwert der Pilotpumpe kann entweder auf denselben Wert
wie die Hauptpumpen (wählen Sie dazu "Anlagensollwert ver-
wenden" aus) oder auf einen anderen Wert eingestellt werden.
Manuell
Max., Normal, Min., Stopp.
Einstellungen über das Bedienfeld
• Betrieb > Weitere Einstellungen > Steuerung einzelner Pum-
pen > Pilotpumpe.
Wählen Sie die Art der Quittierung aus: Auto oder Manuell.
Auto
1. Wählen Sie aus, ob die Pumpe auch als Bereitschaftspumpe
verwendet werden soll (nur möglich, wenn noch keine Bereit-
schaftspumpe in der Anlage vorhanden ist).
2. Wählen Sie "Anlagensollwert verwenden" aus oder geben Sie
einen Sollwert ein.
Manuell
1. Wählen Sie die Betriebsart aus.
2. Normal: Geben Sie den Sollwert ein.
Werkseinstellung
Auto.
Anlagensollwert verwenden.
