7.7.30 Analogeingänge (4.3.8.1 to 4.3.8.7)

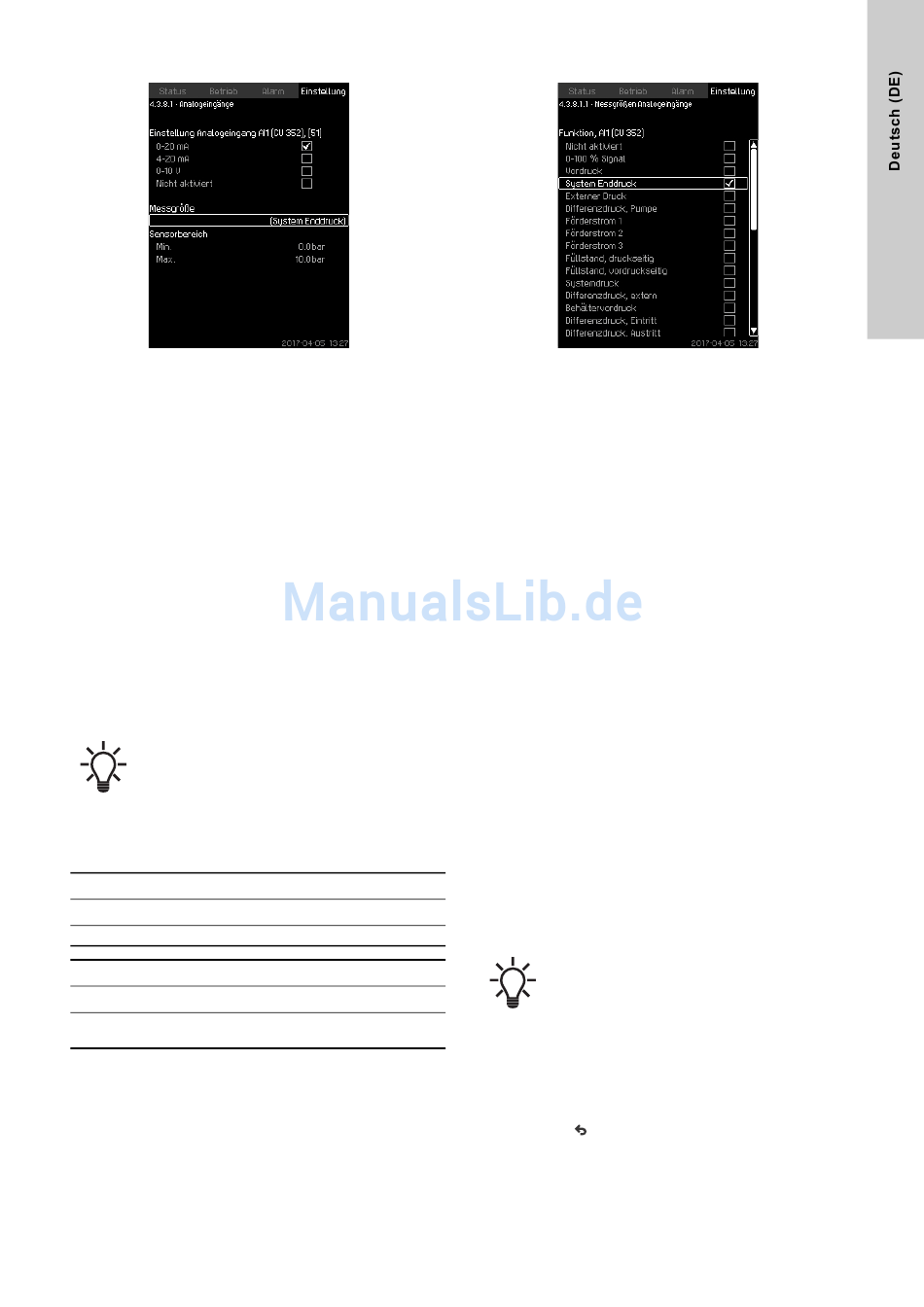

Abb. 76 Analogeingänge
Beschreibung
In diesem Menü können "Analogeingänge" eingestellt werden.
Jede Bildschirmseite ist in drei Bereiche unterteilt:
• Einstellung des Eingangssignals, z. B. 4-20 mA
• "Messgröße", z. B. "System Enddruck"
• Messbereich des Sensors/Signalgebers, z. B. 0-16 bar.
Einstellbereich
Auf jeder Bildschirmseite können folgende Parameter eingestellt
werden:
• Nicht aktiviert
• Bereich des Eingangssignals, 0-20 mA, 4-20 mA, 0-10 V
• Messgröße
• Sensorbereich.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion > Ana-
logeingang parametrieren.
Ist ein Analogeingang deaktiviert, wird nur der obere
Bereich der Bildschirmseite (Einstellung des Ana-
logeingangs) angezeigt.
Ist der Eingang aktiviert, wird der mittlere Bereich
"Messgröße" angezeigt. Dadurch kann die Funktion
auch auf einer anderen Bildschirmseite dem Ana-
logeingang zugeordnet werden. Wenn der Ana-
logeingang einer Funktion zugeordnet wurde, kehrt
die CU 352 zur Bildschirmseite für das Einstellen der
Analogeingänge zurück.
Werkseinstellung
Druckerhöhung
Analogeingang Funktion
AI1 (CU 352) [51] System Enddruck
Heizung und Kühlung
Analogeingang Funktion
Diese werden im Inbetriebnahmeassisten-
AI1 (CU 352) [51]
ten festgelegt.
7.7.31 Messgrößen Analogeingänge (4.3.8.1.1 - 4.3.8.7.1)
Abb. 77 Messgrößen Analogeingänge
Beschreibung
Auf diesen Bildschirmseiten kann den einzelnen Analogeingän-
gen eine Funktion zugeordnet werden.
Einstellbereich
Sie können je Analogeingang eine Funktion auswählen. Weitere
Informationen hierzu finden Sie im Abschnitt
11.4 Messparameter.
• Nicht aktiviert
• 0-100 % Signal
• Vordruck
• System Enddruck
• Externer Druck
• Differenzdruck, Pumpe
• Förderstrom 1-3
• Füllstand, druckseitig
• Füllstand, vordruckseitig
• Systemdruck
• Differenzdruck, extern
• Behältervordruck
• Differenzdruck, Eintritt
• Differenzdruck, Austritt
• Rücklauftemperatur, extern
• Vorlauftemperatur
• Rücklauftemperatur
• Temperaturdifferenz
• Umgebungstemperatur
• Leistung, Pumpe 1-6
• Leistung, FU
• Mehrzwecksensor 1-6.
Einstellungen über das Bedienfeld
Werden mehrere Förderströme verwendet, entspricht
der gemessene und angezeigte Förderstrom der
Summe aus den definierten Förderströmen.
• Einstellung > Weitere Funktionen > Analogeingang paramet-
rieren.
1. Wählen Sie einen Analogeingang aus.
2. Auswählen: Messgröße. Die Bildschirmseite 4.3.8.1.1 wird
aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie .
5. Stellen Sie die oberen und unteren Grenzwerte für den Sen-
sor ein.
43
