7.7.44 Förderstromabschätzung (4.3.23)

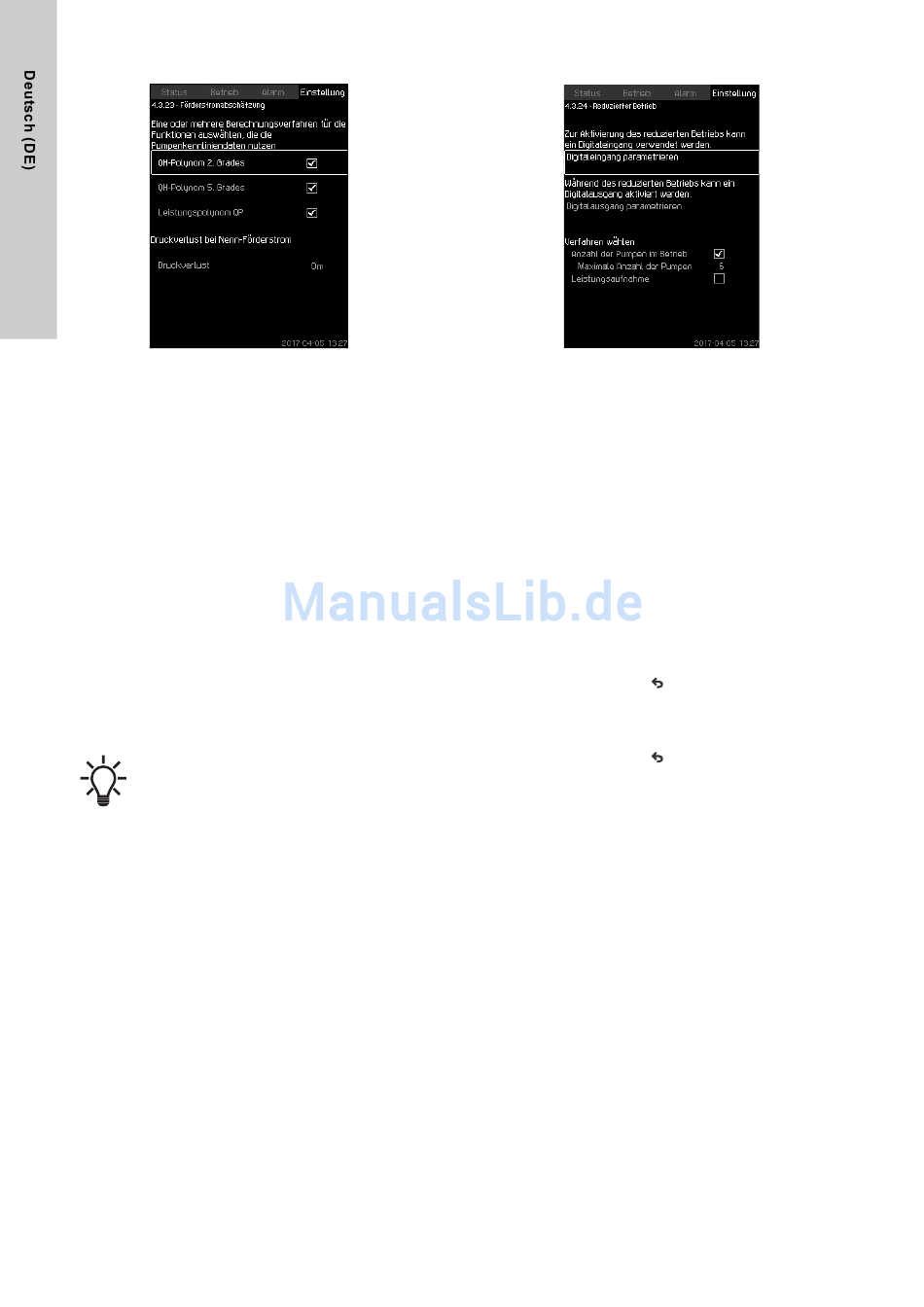

Abb. 94 Förderstromabschätzung
Beschreibung
Wie im Abschnitt
7.7.41 Pumpenkennliniendaten (4.3.19)
beschrieben, kann die CU 352 den Betrieb entsprechend der
Kennliniendaten und Motordaten optimieren. Auf dieser Bild-
schirmseite können die Kennlinientypen ausgewählt werden (falls
vorhanden), die die CU 352 zur Optimierung des Betriebs ver-
wendet.
Bei großen Förderströmen können erhebliche Druckverluste zwi-
schen dem druckseitigen Pumpenflansch und dem Drucksensor
auftreten, die durch Rückschlagventile und Rohrbögen verur-
sacht werden. Um die Förderstromschätzung zu verbessern,
muss die Abweichung zwischen dem gemessenen und dem tat-
sächlichen Differenzdruck, der entlang der Pumpe auftritt, ausge-
glichen werden. Der Ausgleich erfolgt durch Eingeben der Druck-
verluste, die in den Rückschlagventilen und Rohrbögen bei
Bemessungsförderstrom auftreten.
Einstellbereich
• QH-Polynom 2. Grades
• QH-Polynom 5. Grades
• Leistungspolynom QP
• Druckverlust.
Es können mehrere Kennlinientypen ausgewählt
werden, weil die CU 352 die Priorität auf Basis der
verfügbaren Daten festlegt.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Förderstromabschätzung.
Werkseinstellung
Alle Polynome sind ausgewählt.
50

7.7.45 Reduzierter Betrieb (4.3.24)

Abb. 95 Reduzierter Betrieb
Beschreibung
Mithilfe dieser Funktion kann die Anzahl der Pumpen in Betrieb
oder, bei MPC-E-Anlagen, die Leistungsaufnahme begrenzt wer-
den. Die Begrenzung wird über einen Digitaleingang aktiviert.
Einstellbereich
• Parametrieren des Digitaleingangs
(4.3.7)).
• Parametrieren des Digitalausgangs
(4.3.9)).
• Maximale Anzahl der Pumpen in Betrieb.
• Maximale Leistungsaufnahme.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Reduzierter Betrieb.
1. Auswählen: Digitaleingang parametrieren.
2. Wählen Sie den Digitaleingang aus.
3. Auswählen: Reduzierter Betrieb.
4. Drücken Sie 2 x die Taste
5. Auswählen: Digitalausgang parametrieren.
6. Wählen Sie den Digitalausgang aus.
7. Auswählen: Reduzierter Betrieb.
8. Drücken Sie 2 x die Taste
9. Einstellen: Anzahl der Pumpen im Betrieb oder Leistungsauf-
nahme.
Werkseinstellung
Es ist kein Digitaleingang ausgewählt (die Funktion ist deakti-
viert).
(7.7.27 Digitaleingänge
(7.7.32 Digitalausgänge
.
.
