7.7.20 Ein- und Abschaltdrehzahl der Pumpen (4.2.8)

Beschreibung
Mithilfe dieser Funktion wird das Ein- und Ausschalten von Pum-
pen geregelt. Es gibt zwei Optionen:
1. Berechnete Drehzahl verwenden
Diese Funktion stellt sicher, dass im Hinblick auf den Energie-
verbrauch immer die optimale Anzahl an Pumpen läuft und
dabei jeweils ein gewünschter Betriebspunkt erreicht wird. Die
CU 352 berechnet die erforderliche Anzahl an Pumpen und
deren Drehzahl. Um diese Einstellung nutzen zu können,
muss der Differenzdruck entlang der Pumpe mit einem Diffe-
renzdrucksensor oder je einem auf der Zulauf- und Druckseite
angebrachten Drucksensor gemessen werden.
Wurde die Einstellung "Berechnete Drehzahl" ausgewählt,
ignoriert die CU 352 den eingestellten Prozentwert.
2. Feste Drehzahl verwenden
Die Pumpen werden bei den Drehzahlen ein- und ausgeschal-
tet, die vom Bediener eingestellt wurden.
1. Berechnete Drehzahl verwenden

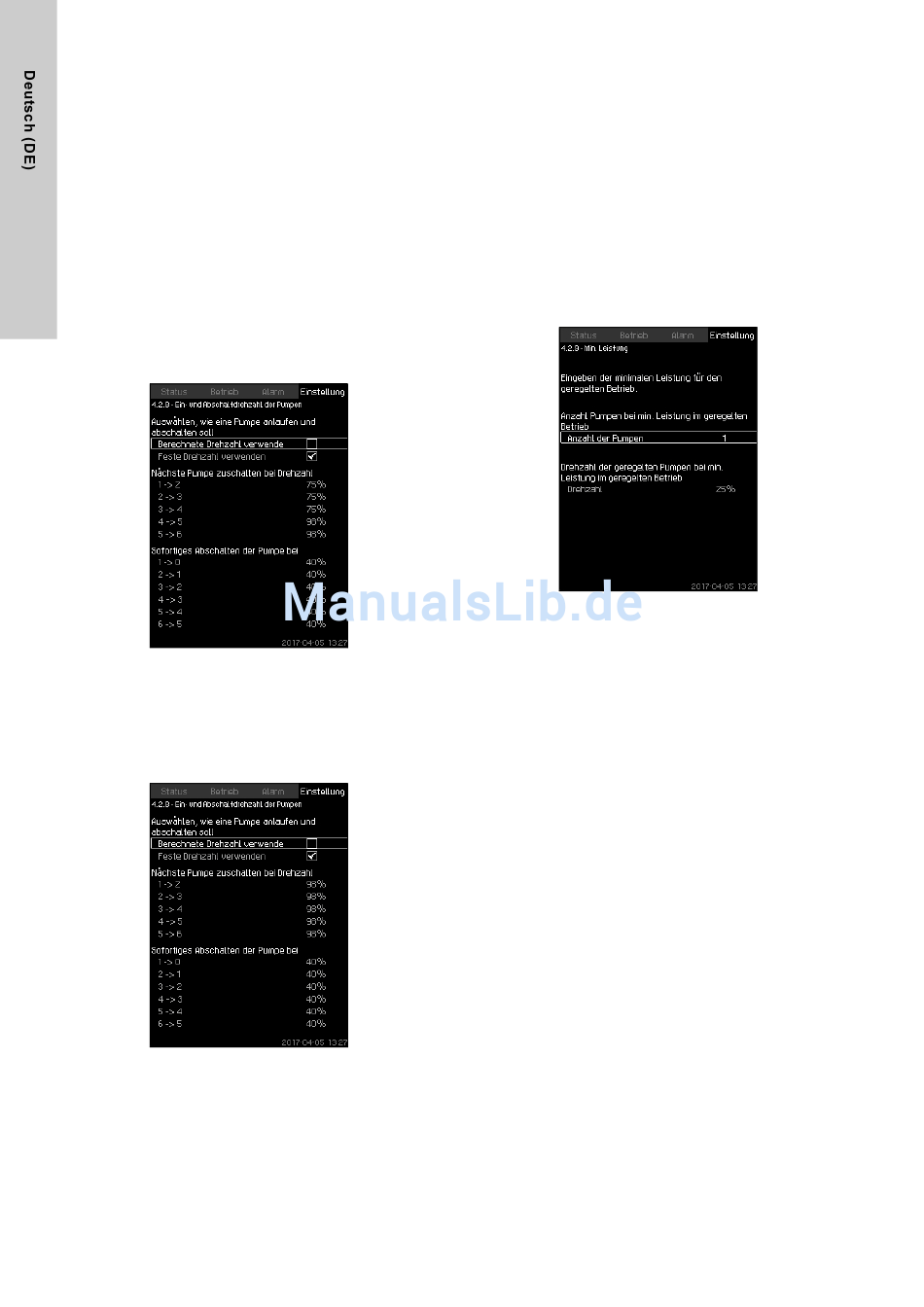

Abb. 59 Berechnete Drehzahl verwenden
Einstellungen über das Bedienfeld
• Einstellung > Pumpenkaskadensteuerung > Ein- und
Abschaltdrehzahl der Pumpen > Berechnete Drehzahl verwen-
den.
2. Feste Drehzahl verwenden
Abb. 60 Feste Drehzahl verwenden
36
Einstellungen über das Bedienfeld
• Einstellung > Pumpenkaskadensteuerung > Ein- und
Abschaltdrehzahl der Pumpen.
• Auswählen: Feste Drehzahl verwenden.
• Einstellen: Nächste Pumpe zuschalten bei Drehzahl > 1 -> 2.
1. Stellen Sie die Drehzahl als Prozentwert ein.
2. Stellen Sie die anderen Pumpen auf dieselbe Weise ein.
3. Auswählen: Sofortiges Abschalten der Pumpe bei > 1 -> 0.
4. Stellen Sie die Drehzahl als Prozentwert ein.
5. Stellen Sie die anderen Pumpen auf dieselbe Weise ein.
Werkseinstellung
Die Funktion ist auf "Berechnete Drehzahl verwenden" einge-
stellt.

7.7.21 Min. Leistung (4.2.9)

Abb. 61 Min. Leistung
Beschreibung
Diese Funktion gewährleistet eine Umwälzung in der Anlage.
Bitte beachten Sie, dass die Stoppfunktion, wenn sie aktiviert ist,
Auswirkungen auf diese Funktion haben kann. Siehe Abschnitt
(4.3.1). Beispiele:

7.7.24 Stoppfunktion

• Wird keine Pumpe ausgewählt, kann die Stoppfunktion die
Pumpe abschalten, wenn kein oder nur wenig Wasser entnom-
men wird.
• Wurden Pumpen ausgewählt, ist die Stoppfunktion nicht akti-
viert.
Einstellungen über das Bedienfeld
• Einstellung > Pumpenkaskadensteuerung > Min. Leistung.
1. Einstellen:
• Anzahl der Pumpen
• Drehzahl.
Werkseinstellung
Die Anzahl der Pumpen ist auf 0 gesetzt. Die Drehzahl im gere-
gelten Betrieb ist auf 25 % eingestellt.
