7.3 Beschreibung der Funktionen

Die Beschreibung der Funktionen bezieht sich auf die vier Haupt-
menüs der Steuereinheit CU 352:
•

Status

• Betrieb
• Alarm
•

Einstellung.

Sofern nicht anders angegeben, gelten die Funktionen für alle
Steuerungsvarianten.
7.4 Status (1)

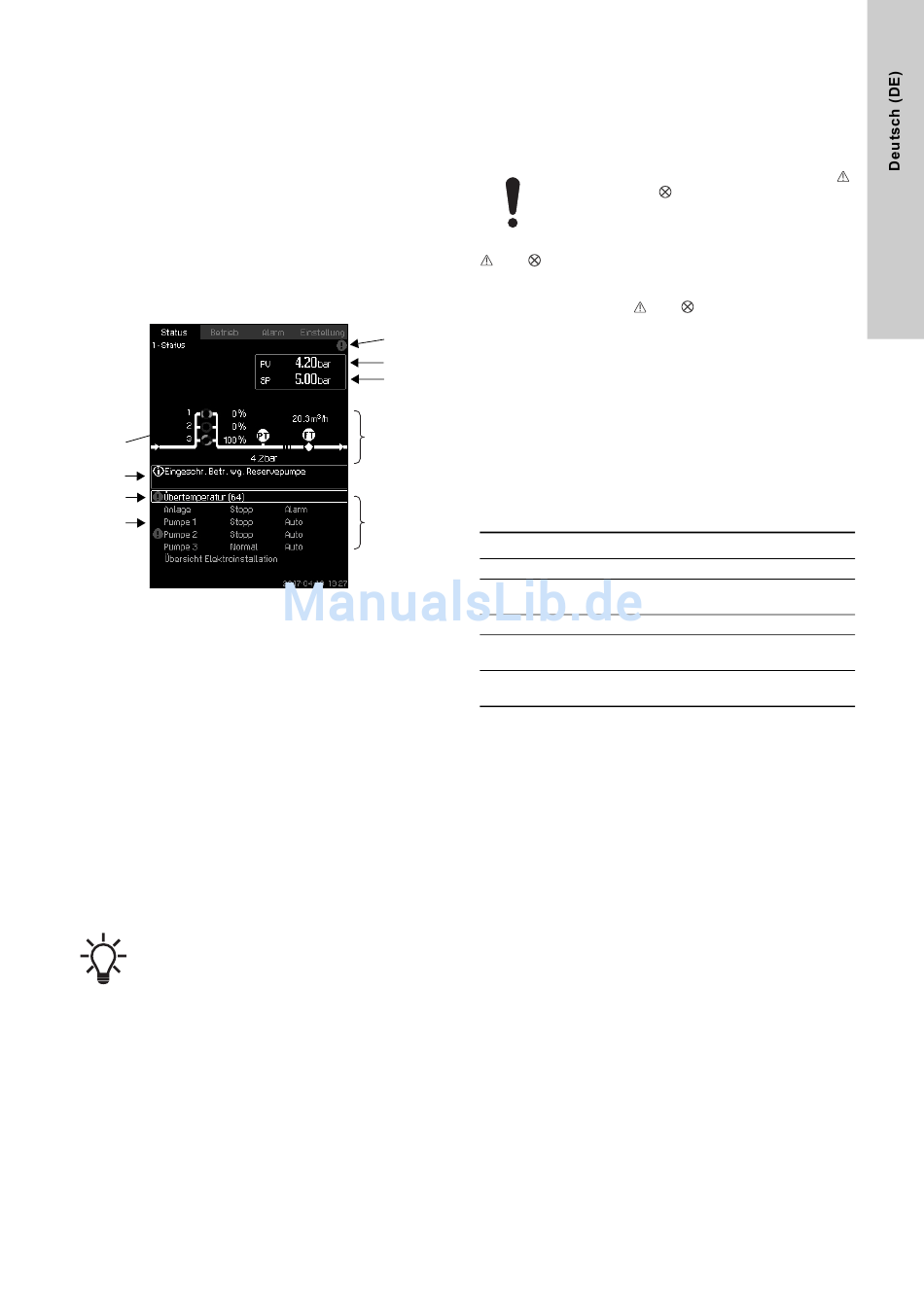

Nachfolgend ist die erste Bildschirmseite des Menüs "Status" dar-
gestellt. Diese Bildschirmseite erscheint beim Einschalten der
Stromversorgung oder wenn innerhalb von 15 Minuten keine
Taste am Bedienfeld gedrückt wurde.
E
I
C
D
Abb. 6 Status
Beschreibung
In diesem Menü können keine Einstellungen vorgenommen wer-
den.
Der aktuelle Wert des Regelparameters (der Istwert IST), in der
Regel der Ausgangsdruck, wird zusammen mit dem ausgewählten
Sollwert (SOLL) (H) in der rechten oberen Ecke (G) angezeigt.
In der oberen Hälfte des Bildschirms (A) wird eine grafische Dar-
stellung der Pumpenanlage angezeigt. Die ausgewählten
Messparameter werden zusammen mit dem Sensorsymbol und
dem aktuellen Wert angezeigt.
Bei MPC-E-Anlagen, bei denen der Differenzdruck der einzelnen
Pumpen und die Kennliniendaten der Pumpen bekannt sind, zeigt
diese Bildschirmseite den geschätzten Förderstrom an, falls die
Pumpendrehzahlen und der Förderstrom innerhalb eines
Bereichs liegen, der eine Förderstromschätzung ermöglicht.
Zeigt an, dass es sich bei dem angegebenen Wert um
≈ :
einen Schätzwert handelt.
Der geschätzte Förderstrom kann von dem gemes-
senen Wert abweichen.
In der Mitte des Bildschirms wird ein Informationsfeld (I) ange-
zeigt, falls eines der folgenden Ereignisse eintritt:
• Eingeschr. Betr. wg. Reservepumpe
• Proportionaldruckverschiebung aktiviert
• Externe Sollwertführung aktiviert
• Alternativer Sollwert aktiviert
• Förderstromausgleich aktiviert
• Druckentlastung aktiviert
• Zeitprogramm aktiviert
• Ferngeregelt über GENIbus (RS-485)
• Begrenzt wegen reduziertem Betrieb
• Abgesch. wegen ger. Vol.-Strom.
In der unteren Bildschirmhälfte (B) wird Folgendes angezeigt:
• der letzte aktuelle Alarm, falls vorhanden, sowie die Störungs-
ursache und der dazugehörige Fehlercode in Klammern
• der Anlagenstatus mit der aktuellen Betriebsart und Steuer-
quelle
• der Pumpenstatus mit der aktuellen Betriebsart.
Bei Auftreten einer Störung wird das Warnsymbol
oder Alarmsymbol
men mit der Ursache und dem dazugehörigen Feh-
lercode angezeigt, z. B. "Übertemperatur (64)".
Bezieht sich die Störung auf eine der Pumpen, wird das Symbol
oder auch vor der Statuszeile (D) der betreffenden Pumpe
angezeigt. Gleichzeitig wechselt die Pumpenstatusanzeige (E)
die Farbe, wie in der nachfolgenden Tabelle beschrieben, auf
gelb oder rot. Das Symbol
obersten Zeile der Bildschirmseite (F) angezeigt. Solange eine
F
Störung anliegt, wird das Symbol in der obersten Zeile aller Bild-
schirmseiten angezeigt.
G
Zum Aufrufen einer Menüzeile wählen Sie die entsprechende
H
Zeile mithilfe der Tasten [ ∨ ] oder [ ∧ ] aus und drücken Sie die
Taste [OK].
Über diese Bildschirmseite können weitere Status-Bildschirmsei-
A
ten aufgerufen werden, die Folgendes anzeigen:
• aktuell anliegende Alarme
• Anlagenstatus
• Status jeder einzelnen Pumpe.
Beschreibung des Pumpenstatus
B
Pumpenstatusanzeige Beschreibung
Grün, drehend
Grün, dauerhaft
leuchtend
Gelb, drehend
Gelb, dauerhaft
leuchtend
Rot, dauerhaft
leuchtend
in der Alarmzeile (C) zusam-
oder wird zudem rechts in der
Die Pumpe läuft.
Die Pumpe ist bereit (läuft jedoch
nicht).
Warnung. Die Pumpe läuft.
Warnung. Die Pumpe ist bereit (läuft
jedoch nicht).
Alarm. Die Pumpe wird abgeschaltet.
