Einstellbereich
• Einstellen der Quittierungsart: manuell oder automatisch.
• Einstellen der Zeitverzögerung für die Ausgabe der Warnmel-
dung.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Pumpen außerhalb
des Betriebsbereichs > Manuell / Auto > Zeitverzögerung bis
Reaktion bei Warnung einstellen.
Werkseinstellung
Die Funktion ist deaktiviert.

7.7.58 Druckentlastung (4.4.8)

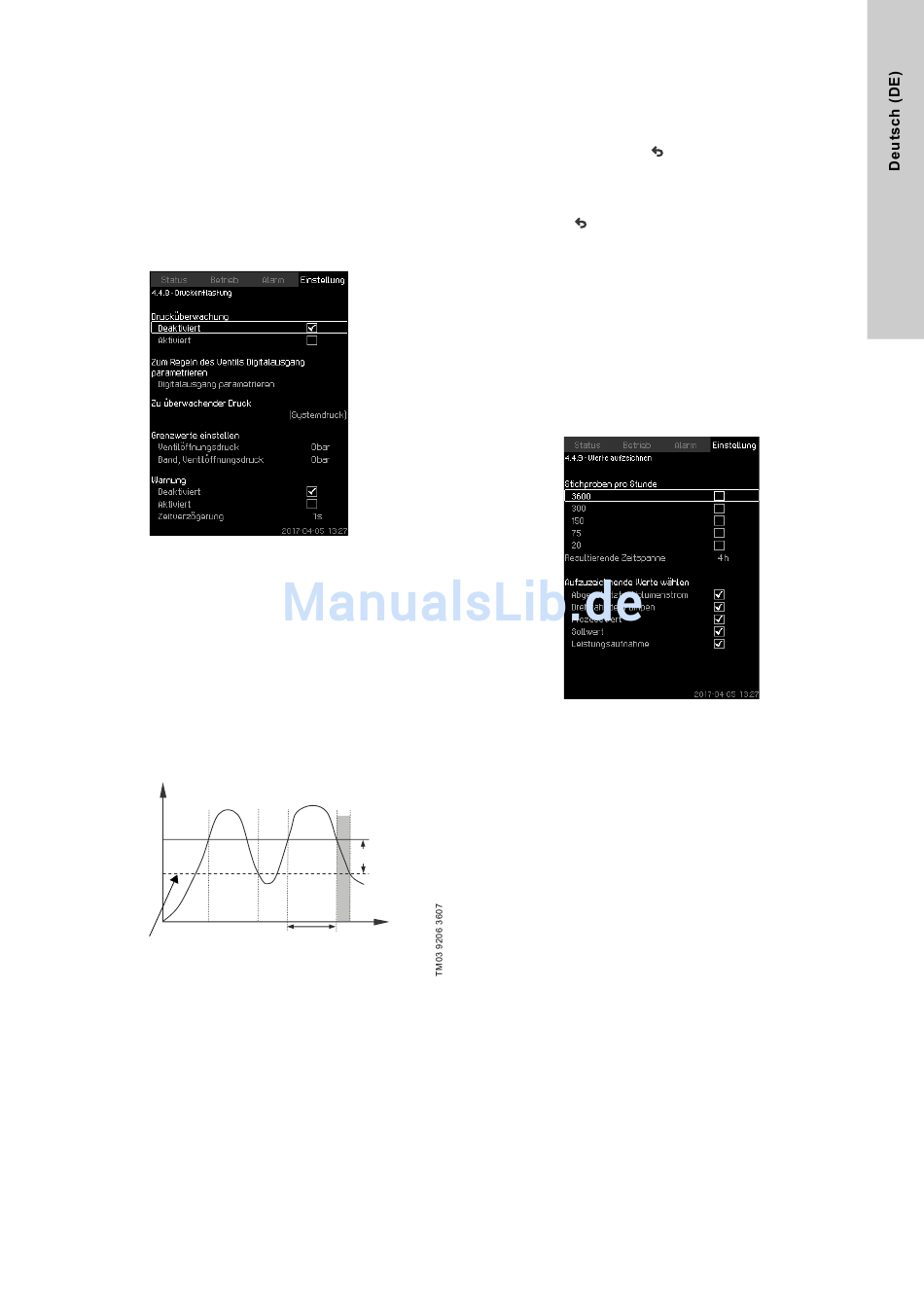

Abb. 108 Druckentlastung
Beschreibung
Die Funktion dient dazu, den Druck in den Rohrleitungen durch
Öffnen eines Magnetventils zu reduzieren, wenn ein voreinge-
stellter Grenzwert überschritten wird. Sinkt der Druck nicht inner-
halb einer vorgegebenen Zeit, wird das Magnetventil geschlossen
und es kann eine Warnung ausgegeben werden.
1: Magnetventil öffnet.
2: Magnetventil schließt.
3: Magnetventil öffnet.
4: Warnung ist aktiviert.
5: Magnetventil schließt und die War-
p [bar]
nung wird quttiert.
1
Ventilöff-
nungsdruck
Ventilöffnungsdruck -
Druckband
Abb. 109 Druckentlastung
Einstellbereich
• Parametrieren des Digitalausgangs.
• Einstellen des zu überwachenden Drucks.
• Einstellen des Ventilöffnungsdrucks.
• Einstellen des Druckbands für den Ventilöffnungsdruck.
• Einstellen, ob eine Warnung oder ein Alarm ausgelöst wird.
2 3
4 5
Druckband
Zeit [s]
Zeitverzö-
gerung der
Warnung
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Druckentlastung >
Digitalausgang parametrieren.
1. Wählen Sie den Digitalausgang aus.
2. Auswählen: Druckentlastungsventil.
3. Drücken Sie 2 x die Taste
4. Auswählen: Zu überwachender Druck
• Auswählen: System Enddruck, Systemdruck oder Externer
Druck.
5. Drücken Sie .
6. Auswählen und einstellen:
• Ventilöffnungsdruck
• Band, Ventilöffnungsdruck.
7. Auswählen: Warnung > Deaktiviert oder Aktiviert.
8. Einstellen: Zeitverzögerung.
(Nur einzustellen, wenn "Warnung" aktiviert ist.)
9. Auswählen: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.

7.7.59 Werte aufzeichnen (4.4.9)

Abb. 110 Werte aufzeichnen
Beschreibung
Auf dieser Bildschirmseite können Sie die aufzuzeichnenden
Werte auswählen und die Aufzeichnungsrate pro Stunde einstel-
len. Es wird die sich daraus ergebende Zeitspanne angezeigt.
Nach Ablauf der Zeitspanne werden die alten Daten gelöscht und
durch die neuen Daten überschrieben.
Aufzuzeichnende Werte
• Abgeschätzter Volumenstrom
(nur wenn kein Duchflussmesser installiert ist)
• Drehzahl der Pumpen
• Prozesswert
• Sollwert
• Leistungsaufnahme
(nur bei MPC-E-Anlagen)
• Vordruck
(Nur wenn ein Drucksensor in der Zulaufleitung installiert ist.)
Einstellbereich
Stichproben pro Stunde: 1-3600.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Werte aufzeichnen.
1. Einstellen: Stichproben pro Stunde.
2. Wählen Sie die aufzuzeichnenden Werte aus.
.
