Einstellung über das Bedienfeld
Anlage ohne Strömungsschalter oder Durchflussmesser
• Einstellung > Weitere Funktionen > Stoppfunktion.
• Wählen: Aktiviert.
1. Einstellen: EIN/AUS-Druckband.
2. Wählen: Stopp-Parameter einstellen.
Die nachfolgende Bildschirmseite wird aufgerufen.

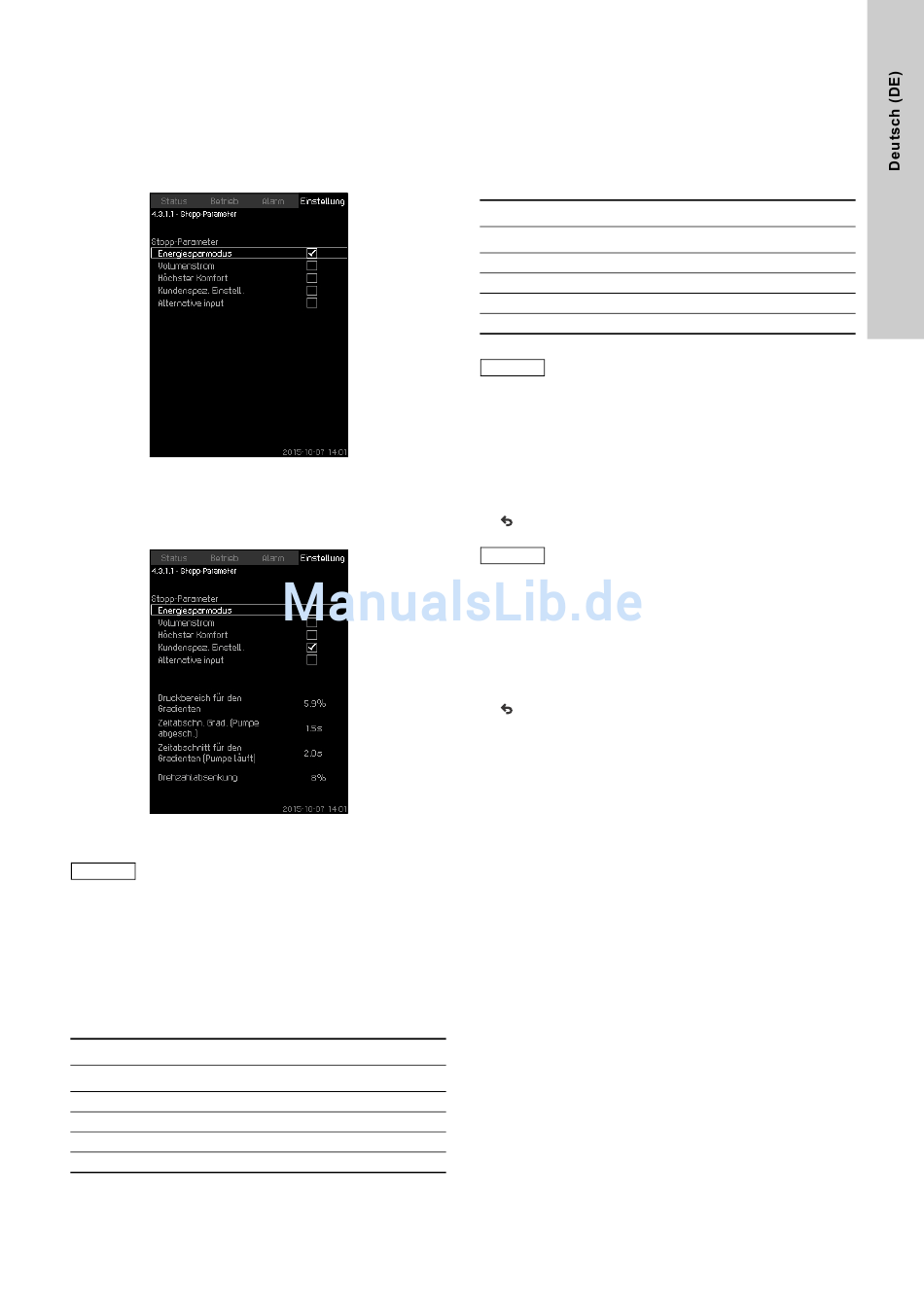

Abb. 67 Einstellen der Stoppparameter
3. Einen der Abschaltparameter auswählen. Wurde "Kunden-
spez. Einstell." gewählt, sind die in der Abb.
Parameter einzustellen. Siehe die nachfolgenden Beispiele.
Abb. 68 Kundenspez. Einstell.
Richtwert: Drehzahlabsenkung =
Hinweis
2 x Druckbereich für den Gradienten.
Beispiel 1: Erhöhen des Abschaltgrenzwerts Qmin
(oberer Förderstromgrenzwert)
• Den Druckbereich für den Gradienten erhöhen.
• Den Zeitabschnitt für den Gradienten herabsetzen
(für Pumpe abgeschaltet).
• Den Zeitabschnitt für den Gradienten herabsetzen
(für Pumpe läuft).
• Die Drehzahlabsenkung erhöhen.
Beispiel für die Erhöhung des Abschaltgrenzwerts
Parameter
Druckbereich für den Gradienten
Zeitabschn. Grad. (Pumpe abgesch.)
Zeitabschnitt für den Gradienten (Pumpe läuft)
Drehzahlabsenkung
Beispiel 2: Herabsetzen des Abschaltgrenzwerts Qmin
(unterer Förderstromgrenzwert)
• Den Druckbereich für den Gradienten herabsetzen.
• Den Zeitabschnitt für den Gradienten erhöhen
(für Pumpe abgeschaltet).
• Den Zeitabschnitt für den Gradienten erhöhen
(für Pumpe läuft).
• Die Drehzahlabsenkung herabsetzen.
Beispiel für ein Herabsetzen des Förderstromgrenzwerts
Parameter
Druckbereich für den Gradienten
Zeitabschn. Grad. (Pumpe abgesch.)
Zeitabschnitt für den Gradienten (Pumpe läuft)
Drehzahlabsenkung
Hinweis
Anlage mit Strömungsschalter
Die folgenden zusätzlichen Einstellungen sind vorzunehmen:
1. Wählen: Digitaleingang parametrieren.
Die Bildschirmseite Digitaleingänge (4.3.7) wird aufgerufen.
2. Den Digitaleingang, an den der Strömungsschalter ange-
schlossen ist, auswählen.
3. Wählen: Strömungsschalter.
68 aufgeführten
4. .
Hinweis
Anlage mit Durchflussmesser
Die folgenden zusätzlichen Einstellungen sind vorzunehmen:
1. Wählen: Analogeingang parametrieren.
Die Bildschirmseite Analogeingänge (4.3.8) wird aufgerufen.
2. Den Analogeingang, an den der Durchflussmesser ange-
schlossen ist, auswählen.
3. Wählen: Volumenstrom.
4. x 2.
5. Einstellen: Abschaltwert.
Werkseinstellung
Diese Funktion ist bei Druckerhöhungsanwendungen aktiviert.
Werkseitig sind die in der Tabelle aufgeführten Werte eingestellt.
EIN/AUS-Druckband:
Mindestförderstrom:
Verteilung oberhalb Sollwert:
Bei allen anderen Anwendungen ist die Funktion deaktiviert.
Wert
6 %
1,5 s
2,0 s
10 %
Der Abschaltgrenzwert ist abhängig von der Größe
des Membrandruckbehälters.
Bei einem geringen Förderstrom ist der Kontakt
geöffnet.
25 %
30 % des Nennförderstroms
einer Pumpe
50 %
Wert
3 %
15,0 s
25,0 s
6 %
