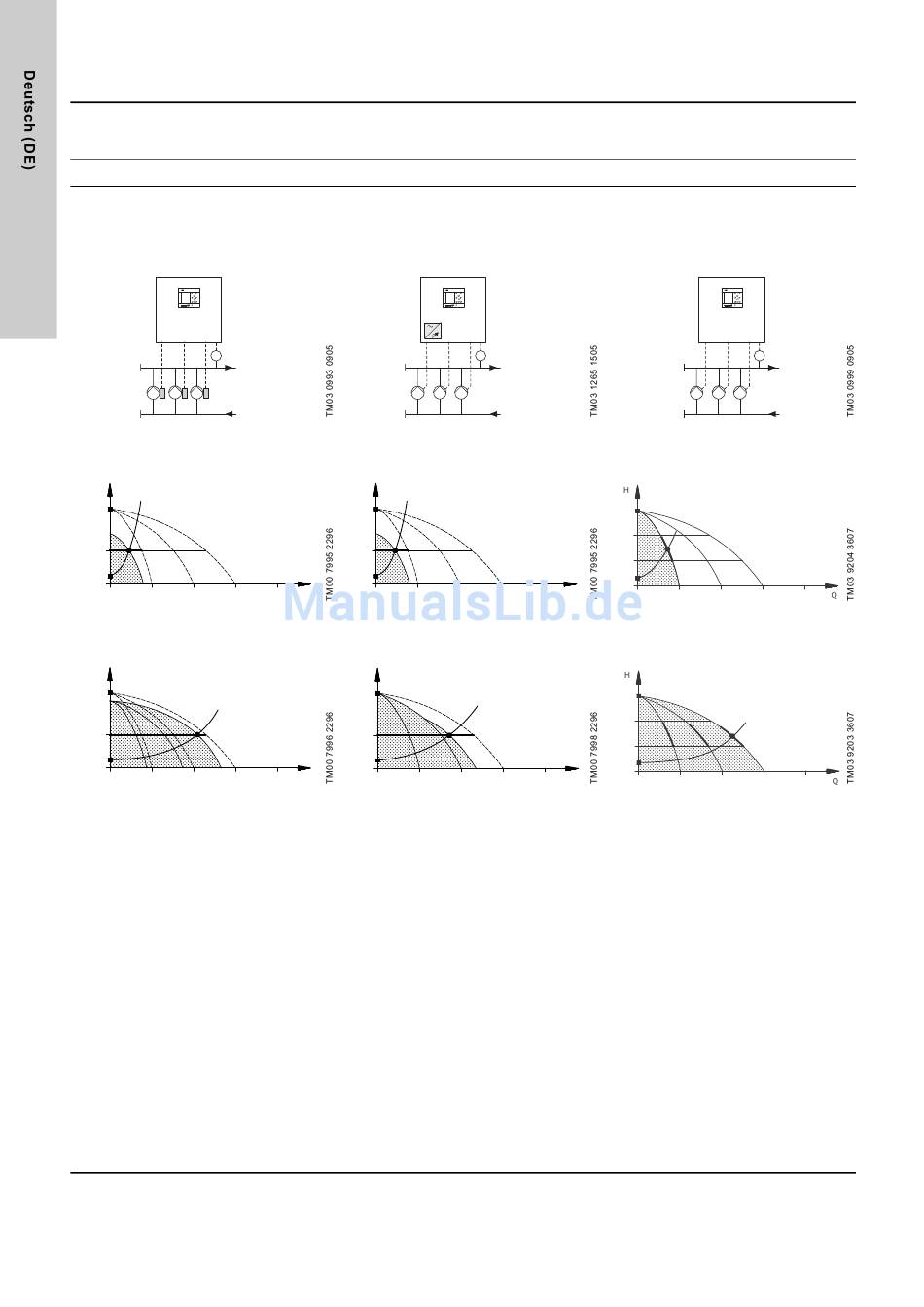

5. Übersicht über die Steuerungsvarianten
Die nachfolgend aufgeführten Beispiele gelten für Druckerhöhungsanlagen.
Anlagen mit drehzahlgeregelten
Pumpen
Control MPC-E/-EC
E: Control MPC mit drei E-Pumpen.
EC: Control MPC mit drei Pumpen, die
jeweils an einen eigenen CUE-Frequenz-
umrichter von Grundfos angeschlossen
sind.
PT
Eine E-Pumpe in Betrieb.
H
HSoll
Drei E-Pumpen in Betrieb.
H
HSoll
• Die Control MPC-E/EC liefert durch eine
kontinuierliche Drehzahlverstellung der
Pumpen immer einen konstanten Druck.
• Die Anlagenleistung wird durch
bedarfsabhängiges Ein-/Ausschalten der
erforderlichen Anzahl an Pumpen und
durch Parallelsteuerung der in Betrieb
befindlichen Pumpen geregelt.
• Der Pumpentausch erfolgt automatisch
und ist last-, zeit- und störungsabhängig.
• Alle in Betrieb befindlichen Pumpen laufen
mit gleicher Drehzahl.
• Die Anzahl der in Betrieb befindlichen
Pumpen ist auch vom Energieverbrauch
der Pumpen abhängig. D. h. auch wenn
nur eine Pumpe erforderlich wäre, laufen
zwei Pumpen mit niedriger Drehzahl,
wenn die beiden Pumpen zusammen
weniger Energie verbrauchen als die eine
mit hoher Drehzahl. Dazu muss der Diffe-
renzdruck entlang der Pumpe gemessen
werden. Zudem müssen die Kennlinienda-
ten der Pumpen der Steuerung zur Verfü-
gung stehen.
6
Anlagen mit Pumpen, die an einen
CUE-Frequenzumrichter
angeschlossenen sind
Control MPC-F
Control MPC mit drei Pumpen, die an
einen gemeinsamen CUE-Frequenzum-
richter von Grundfos angeschlossen sind.
Die Pumpen werden abwechselnd dreh-
zahlgeregelt.
PT
Eine an einen CUE-Frequenzumrichter
von Grundfos angeschlossene Pumpe in
Betrieb.
H
HSoll
Q
Eine an einen CUE-Frequenzumrichter
von Grundfos angeschlossene Pumpe
und zwei ungeregelte Pumpen in Betrieb.
H
HSoll
Q
• Die Control MPC-F liefert durch kontinu-
ierliche Drehzahlverstellung der über den
CUE-Frequenzumrichter von Grundfos
geregelten Pumpe immer einen konstan-
ten Druck. Die Pumpen werden abwech-
selnd drehzahlgeregelt.
• Zuerst läuft immer die über den CUE-Fre-
quenzumrichter von Grundfos geregelte
Pumpe an. Wenn diese Pumpe den Druck
nicht aufrechterhalten kann, schalten sich
eine oder beide ungegeregelte Pumpen
ein.
• Der Pumpentausch erfolgt automatisch
und ist last-, zeit- und störungsabhängig.
Anlagen mit ungeregelten Pumpen
Control MPC-S
Control MPC mit drei ungeregelten
Pumpen.
Eine ungeregelte Pumpe in Betrieb.
HAus
HSoll
Q
Drei ungeregelte Pumpen in Betrieb.
HAus
HSoll
Q
• Die Control MPC-S liefert durch Ein- und
Ausschalten der erforderlichen Anzahl
an Pumpen einen nahezu konstanten
Druck.
• Der Betriebsbereich der Pumpen liegt
zwischen HSoll und HAus (Ausschalt-
druck).
• Der Pumpentausch erfolgt automatisch
und ist last-, zeit- und störungsabhängig.
