7.7.56 Überschreitung Grenzwert 1 (4.4.5 - 4.4.6)

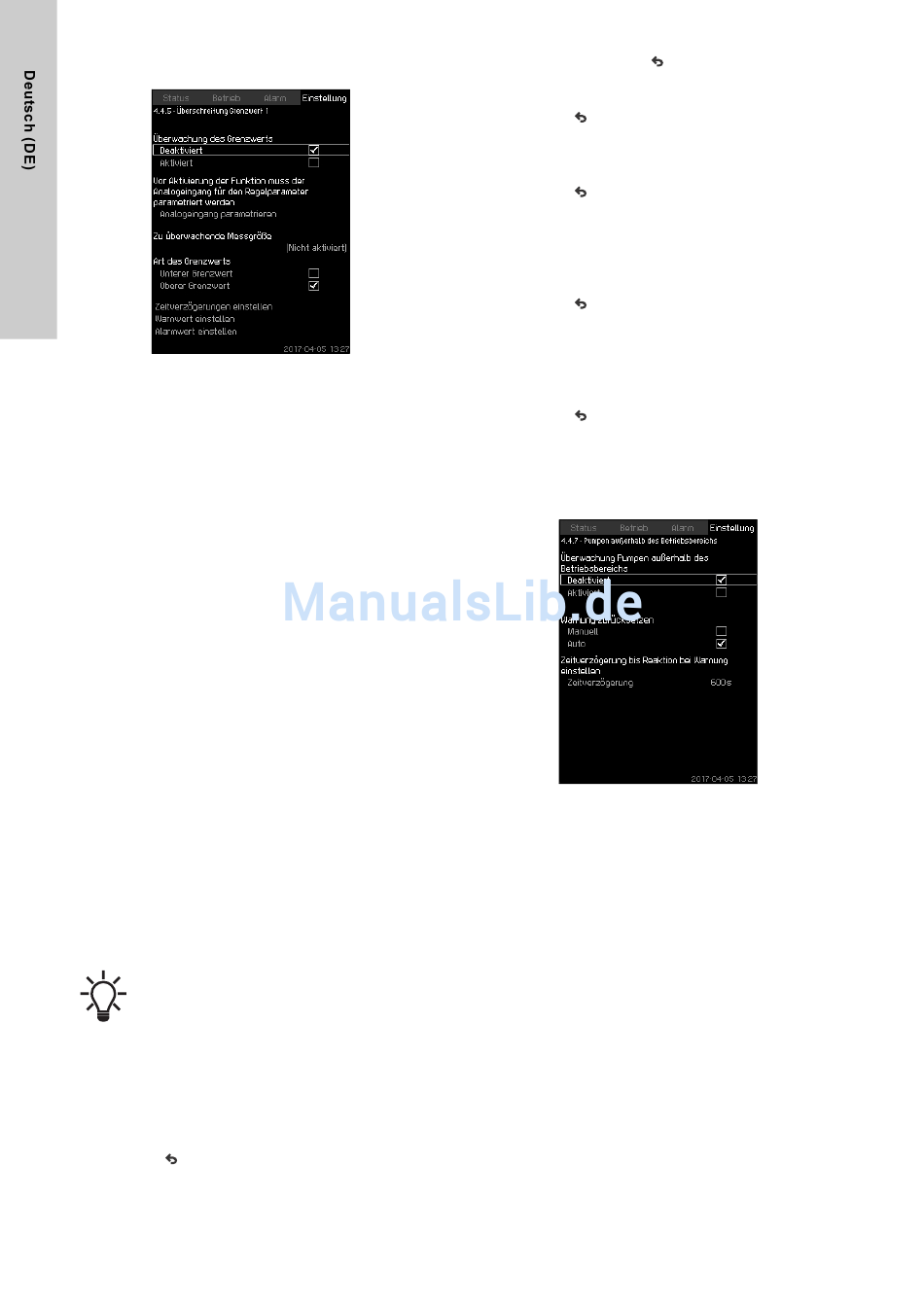

Abb. 106 Überschreitung Grenzwert 1
Beschreibung
Mithilfe dieser Funktion kann die CU 352 die als Analogwerte ein-
gestellten Grenzen überwachen. Sobald die Grenzwerte über-
schritten werden, erfolgt eine Reaktion. Jeder Grenzwert kann als
obere oder untere Grenze eingestellt werden. Geben Sie für
jeden zu überwachenden Parameter jeweils eine Warn- und eine
Alarmgrenze ein.
Mit der Funktion können zwei verschiedene Stellen einer Pum-
penanlage gleichzeitig überwacht werden, z. B. der Druck bei
einem Verbraucher und der Ausgangsdruck der Pumpe. Dadurch
wird gewährleistet, dass der Ausgangsdruck keinen kritischen
Wert erreicht.
Übersteigt der Wert die Warngrenze, wird eine Warnung ausge-
geben. Übersteigt der Wert die Alarmgrenze, werden die Pumpen
abgeschaltet.
Es kann eine Zeitverzögerung zwischen dem Erkennen der Grenz-
wertüberschreitung und der Aktivierung der Warnung oder des
Alarms eingestellt werden. Eine Zeitverzögerung kann auch für das
Quittieren einer Warnung oder eines Alarms eingestellt werden.
Eine Warnung kann automatisch oder manuell quittiert werden.
Sie können einstellen, ob der Wiederanlauf der Anlage nach
einem Alarm automatisch erfolgen soll oder ob der Alarm manuell
quittiert werden soll. Der Wiederanlauf kann um eine einstellbare
Zeit verzögert werden. Es kann ebenfalls eine Anlaufverzögerung
eingestellt werden, die dafür sorgt, dass die Anlage einen stabi-
len Betriebszustand erreicht, bevor die Funktion aktiviert wird.
Einstellbereich
• Auswählen des Analogeingangs für diese Funktion
• Zu überwachende Messgröße
• Art des Grenzwerts (Unterer Grenzwert und Oberer Grenzwert)
• Warngrenze
• Alarmgrenze.
Einstellungen über das Bedienfeld
Die Analogeingänge müssen korrekt eingestellt sein,
bevor die Funktion aktiviert wird. Siehe Abschnitt
7.7.29 Analogeingänge
• Einstellung > Überwachungsfunktionen > Überschreitung
Grenzwert 1 / Überschreitung Grenzwert 2 > Analogeingang
parametrieren.
1. Wählen Sie einen Analogeingang aus.
2. Auswählen: Zu überwachende Messgröße.
Die Bildschirmseite 4.3.8.1.1 wird aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie .
5. Stellen Sie die oberen und unteren Grenzwerte für den Sen-
sor ein.
56
(4.3.8).
6. Drücken Sie 2 x die Taste
7. Auswählen: Zu überwachende Messgröße.
8. Wählen Sie einen Eingang aus.
9. Drücken Sie .
10. Auswählen:
• Unterer Grenzwert oder Oberer Grenzwert.
• Zeitverzögerungen einstellen.
11. Drücken Sie .
12. Auswählen:
• Warnwert einstellen
• Aktiviert.
13. Stellen Sie den Grenzwert ein.
14. Wählen Sie die Art der Quittierung aus: Manuell oder Auto.
15. Drücken Sie .
16. Auswählen:
• Alarmwert einstellen
• Aktiviert.
17. Stellen Sie den Grenzwert ein.
18. Wählen Sie die Art der Quittierung aus: Manuell or Auto.
19. Drücken Sie .
20. Auswählen: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.
7.7.57 Pumpen außerhalb des Betriebsbereichs (4.4.7)
Abb. 107 Pumpen außerhalb des Betriebsbereichs
Beschreibung
Die Funktion gibt eine Warnmeldung aus, wenn der Betriebspunkt
außerhalb des vorgegebenen Bereichs liegt, z. B. wenn der Ein-
gangsdruck unter einen zulässigen Mindestwert absinkt und damit
bei einigen Pumpentypen das Risiko einer Kavitation besteht.
Die Warnmeldung erfolgt nach einer einstellbaren Zeitverzöge-
rung. Sie können einstellen, ob die Warnung automatisch oder
manuell zurückgesetzt werden soll, wenn der Betriebspunkt wie-
der innerhalb des vorgebenen Betriebsbereichs liegt. Es kann
auch ein Relaisausgang eingestellt werden, der aktiviert wird,
wenn die Warnmeldung ausgegeben wird, und der wieder deakti-
viert wird, wenn die Warnung quittiert wurde.
Diese Funktion erfordert, dass der Ausgangsdruck und der Ein-
gagsdruck (entweder gemessen oder festgelegt) oder der Diffe-
renzdruck entlang der Pumpen überwacht werden und die CU
352 über gültige Pumpendaten verfügt, die entweder über eine
GSC-Datei eingelesen oder manuell eingegeben wurden. Siehe
Abschnitt
7.7.41 Pumpenkennliniendaten
.
(4.3.19).
