7.7.10 Proportionaldruck (4.1.7)

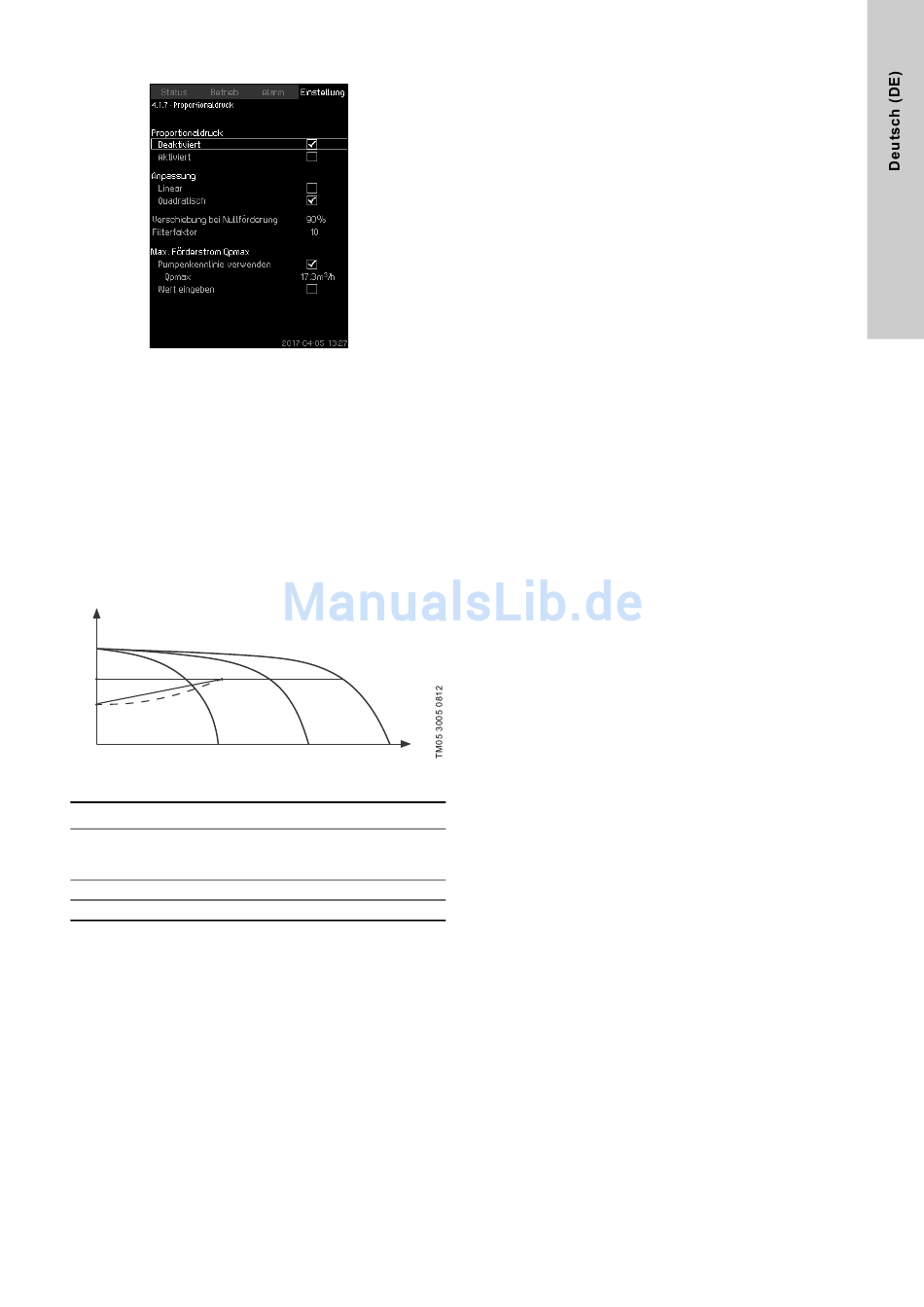

Abb. 47 Proportionaldruck
Beschreibung
Diese Funktion kann nur bei druckgeregelten Anlagen aktiviert
werden. Damit wird der Sollwert automatisch an den aktuellen
Förderstrom angepasst, um durchflussbedingte Verluste auszu-
gleichen. Da viele Anlagen mit einer Leistungsreserve ausgelegt
werden, kann ein geschätzter maximaler Förderstrom (Qpmax)
manuell eingegeben werden. Bei Anlagen mit CR-Pumpen kann
die Pumpenkennlinie verwendet werden, um den maximalen För-
derstrom für den ausgewählten Sollwert zu berechnen. Um
Schwankungen zu verhindern, kann zudem ein Filterfaktor vorge-
geben werden.
Die Anpassung des Sollwerts kann linear oder quadratisch erfol-
gen. Siehe Abbildung 47.
H
C B
A
Abb. 48 Proportionaldruck
Pos. Bezeichnung
Druck bei Nullförderstrom. Startpunkt der
A Proportionaldruckregelung (Verschiebung bei
Nullfördertrom = x % vom Sollwert).
B Qpmax
C Sollwert
Diese Funktion hat folgende Aufgaben:
• Ausgleich von Druckverlusten
• Reduzierung des Stromverbrauchs
• Erhöhung des Bedienkomforts.
Einstellbereich
• Auswahl der Regelungsart
• Verschiebung bei Nullförderung
• Abgeschätzter Volumenstrom
• Filterfaktor.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Proportionaldruck.
1. Auswählen: Aktiviert.
2. Auswählen:
• Anpassung
• Linear oder Quadratisch.
3. Einstellen: Verschiebung bei Nullförderung.
4. Einstellen: Filterfaktor.
5. Auswählen: Pumpenkennlinie verwenden oder Wert einge-
ben.
6. Haben Sie "Wert eingeben" ausgewählt, stellen Sie "Qpmax"
ein.
Werkseinstellung
Die Funktion ist deaktiviert.
