7.4.8 Kurve aufzeichnen (1.2.6)

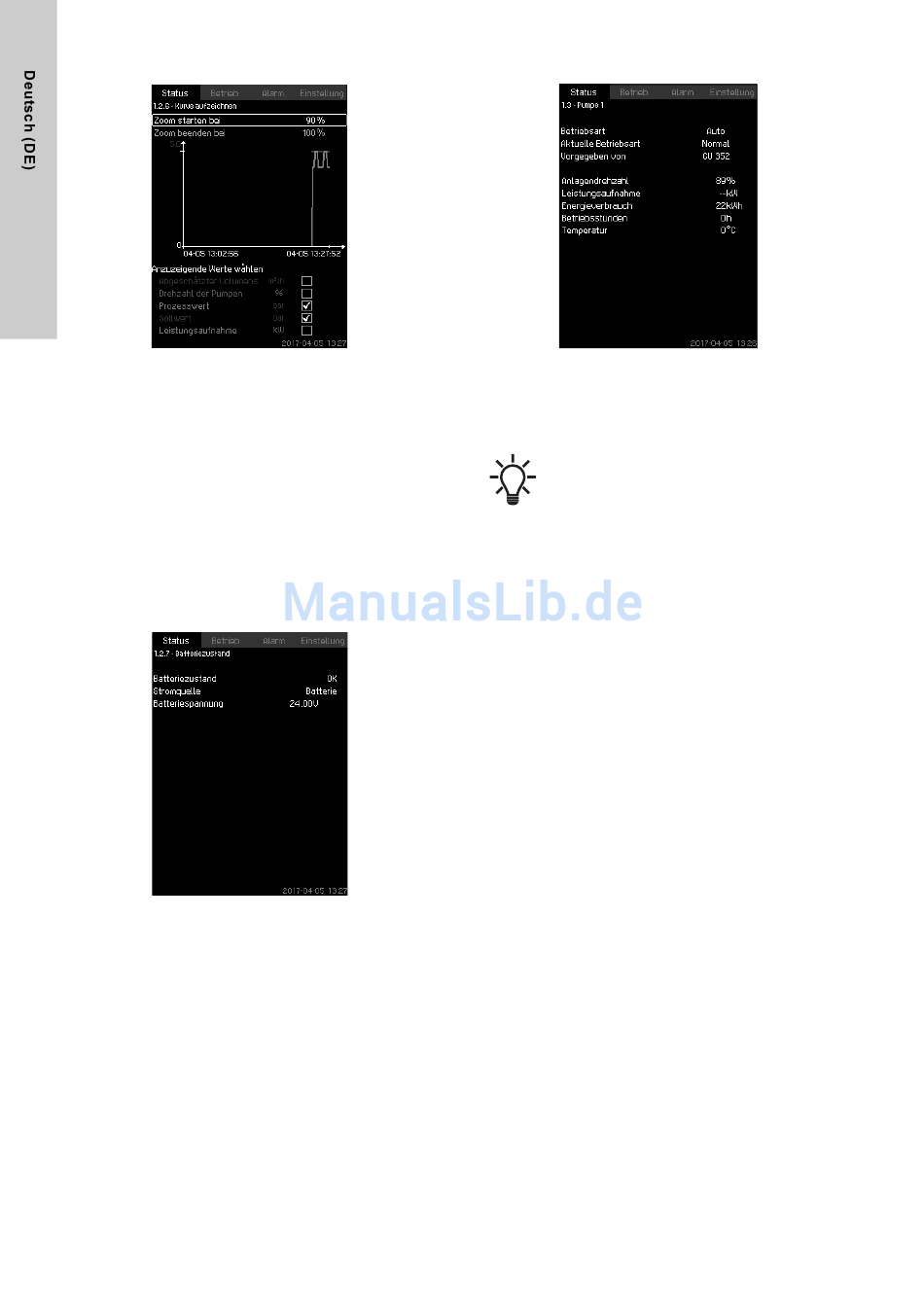

Abb. 14 Kurve aufzeichnen
Beschreibung
Auf dieser Bildschirmseite sehen Sie die von der Steuerung auf-
gezeichneten Daten. Die aufzuzeichnenden Werte können Sie
auf der Bildschirmseite
Werte aufzeichnen (4.4.9)
können mehrere Werte gleichzeitig angezeigt werden. Zudem
kann die Zeitskala geändert werden.
Einstellungen über das Bedienfeld
Status > Anlage > Kurve aufzeichnen
1. Als Prozentwert einstellen:
• Zoom starten bei
• Zoom beenden bei
2. Anzuzeigende Werte wählen.

7.4.9 Batteriezustand (1.2.7)

Abb. 15 Batteriezustand
Beschreibung
Auf dieser Bildschirmseite kann der Status der Notstrombatterie,
falls installiert, abgelesen werden.
16

7.4.10 Pumpe 1-6, Pilotpumpe (1.3 - 1.10)

Abb. 16
Beschreibung
Auf dieser Bildschirmseite wird der Betriebsstatus der einzelnen
Pumpen angezeigt.
auswählen. Es
Die Pumpen können auf verschiedene Betriebsarten eingestellt
sein:
• Auto
Zusammen mit den anderen Pumpen, die ebenfalls auf Auto-
matikbetrieb eingestellt sind, wird die Pumpe über den PI-
Regler geregelt, der sicherstellt, dass die Anlage die erforder-
liche Leistung liefert.
• Manuell
Die Pumpe wird nicht über den PI-Regler geregelt. Im manuel-
len Betrieb läuft die Pumpe mit einer der folgenden Betriebsar-
ten:
– Max.
Die Pumpe läuft mit der voreingestellten maximalen Dreh-
zahl. (Diese Betriebsart kann nur bei Pumpen mit Drehzahl-
regelung ausgewählt werden.)
– Normal
Die Pumpe läuft mit der voreingestellten Drehzahl.
– Min.
Die Pumpe läuft mit der voreingestellten minimalen Dreh-
zahl. (Diese Betriebsart kann nur bei Pumpen mit Drehzahl-
regelung ausgewählt werden.)
– Stopp
Die Pumpe wurde abgeschaltet.
Zusätzlich zu den Informationen über die Betriebsart können im
Statusbildschirm verschiedene Parameter ausgelesen werden,
wie z. B.:
• Aktuelle Betriebsart
• Steuerquelle
• Anlagendrehzahl (bei ungeregelten Pumpen wird nur 0 oder
100 % angezeigt)
• Leistungsaufnahme (nur bei der MPC-E/-EC)
• Energieverbrauch (nur bei der MPC-E/-EC)
• Betriebsstunden
• Temperatur.
Pumpe 1
Die Bildschirmseiten für die Pilotpumpe werden nur
angezeigt, wenn diese Pumpen auch installiert sind.
