7.7.11 Konfiguration S-Anlage (4.1.8)

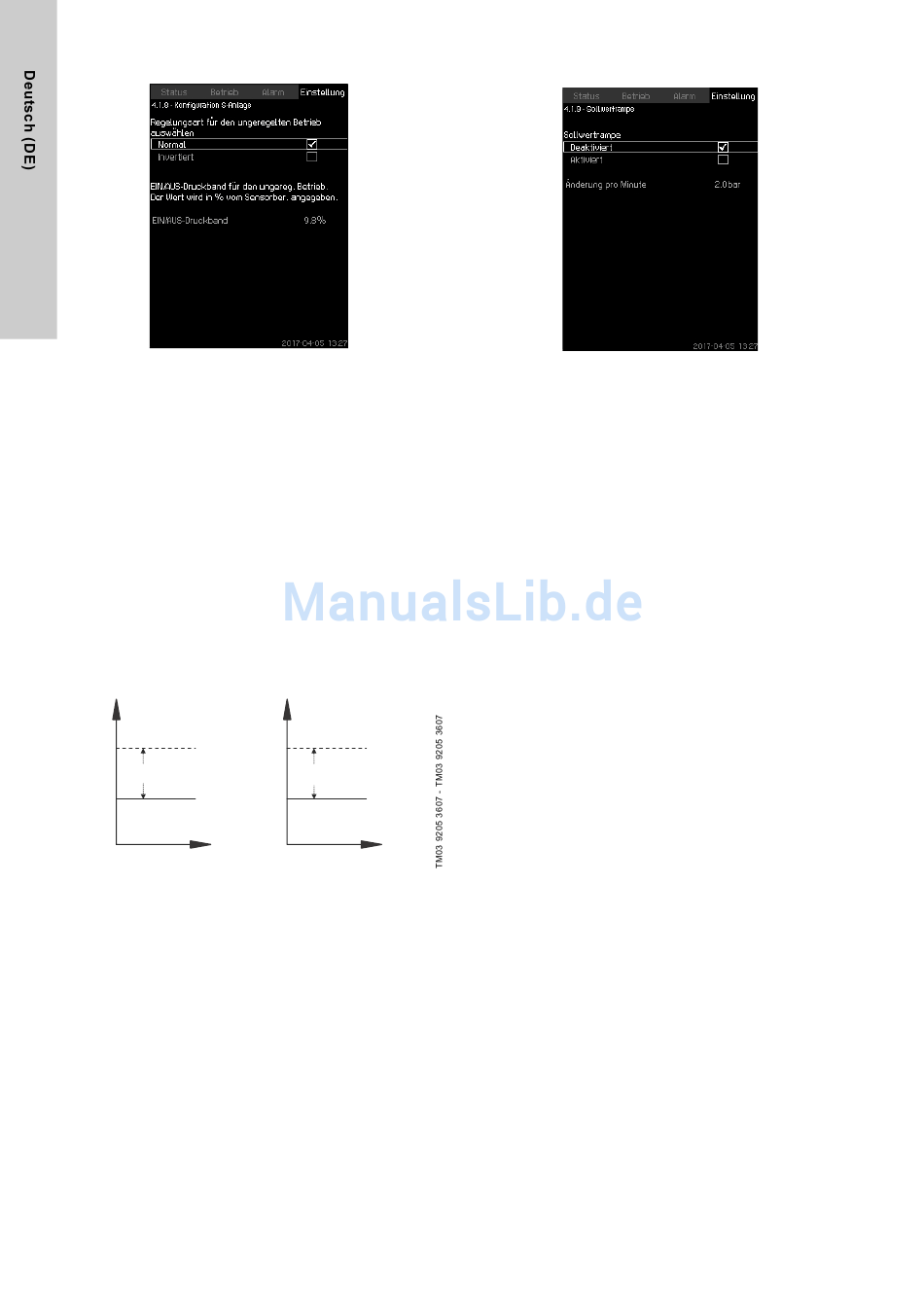

Abb. 49 Konfiguration S-Anlage
Beschreibung
Diese Funktion ermöglicht es, die Regelung von ungeregelten
Pumpen (MPC-S) umzukehren. Das bedeutet, Sie können ein-
stellen, ob Pumpen in Abhängigkeit vom aktuellen Wert zuge-
schaltet oder abgeschaltet werden.
Um diese Funktion nutzen zu können, muss ein EIN/AUS-Druck-
band eingestellt werden. Siehe Abbildung 50.
Normal
Eine Pumpe wird abgeschaltet, wenn der aktuelle Wert über
HSoll + EIN/AUS-Druckband steigt. Eine Pumpe wird zugeschal-
tet, wenn der aktuelle Wert unter HSoll sinkt. Siehe Abbildung 50.

Invertiert

Eine Pumpe wird zugeschaltet, wenn der aktuelle Wert über
HSoll + EIN/AUS-Druckband steigt. Eine Pumpe wird abgeschal-
tet, wenn der aktuelle Wert unter HSoll sinkt. Siehe Abbildung 50.
Normal
H [m]
Abschalten der
Pumpe
EIN/AUS-Druckband
HSoll
Einschalten der
Pumpe
Zeit [s]
Abb. 50 Normale und invertierte Regelung
Einstellbereich
• Auswählen der Konfiguration (normale oder invertierte Rege-
lung).
• EIN/AUS-Druckband.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Konfiguration S-Anlage.
1. Auswählen: Normal oder Invertiert.
2. Einstellen: EIN/AUS-Druckband.
Werkseinstellung
Normal.
32
Invertiert
H [m]
Einschalten der
Pumpe
EIN/AUS-Druckband
HSoll
Abschalten der
Pumpe
Zeit [s]

7.7.12 Sollwertrampe (4.1.9)

Abb. 51 Sollwertrampe
Beschreibung
Ist diese Funktion aktiviert, erfolgt die Änderung des Sollwerts
schrittweise über einen gewissen Zeitraum entlang einer Soll-
wertrampe.
Diese Funktion hat keine Auswirkungen auf "Proportionaldruck"
oder "Sollwertverschiebung".
Einstellbereich
Die Funktion kann aktiviert werden und es kann "Änderung pro
Minute" eingestellt werden.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Sollwertrampe.
1. Auswählen: Aktiviert.
2. Einstellen: Änderung pro Minute.
Werkseinstellung
Die Funktion ist deaktiviert.
