7.5.3 Regelungsart (2.1.2)

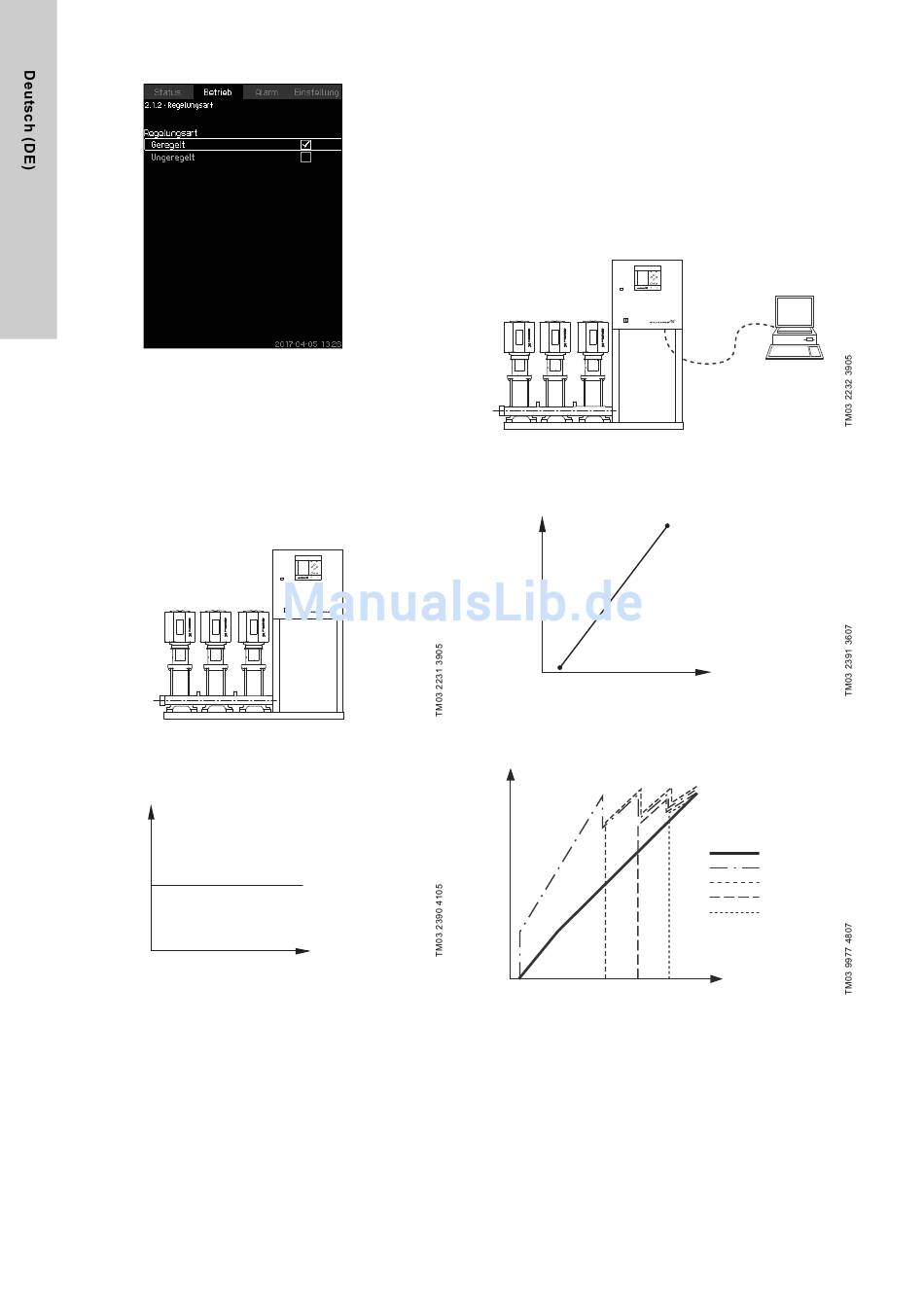

Abb. 19 Regelungsart
Beschreibung
Es gibt zwei Regelungsarten, und zwar "Geregelt" und "Ungere-
gelt".
Geregelt
Die Standard-Regelungsart ist "Geregelt". Dabei sorgt der einge-
baute PI-Regler dafür, dass die Anlage den vorgegebenen Soll-
wert erreicht und hält. Die Leistung basiert auf dem für den gere-
gelten Betrieb eingestellten Sollwert. Siehe die Abbildungen
und 21.
Abb. 20 Über den integrierten PI-Regler geregelte
Druckerhöhungsanlage (geregelter Betrieb)
p [bar]
Sollwert
Abb. 21 Regelkennlinie für den geregelten Betrieb
Einstellungen über das Bedienfeld
• Betrieb > Weitere Einstellungen > Regelungsart > Geregelt.
Geben Sie den Sollwert ein. Siehe die Abschnitte
7.5.4 Alternative Sollwerte (2.1.3)
18
20
Zeit [s]
und
7.5.1 Betrieb (2).
Ungeregelt
Im ungeregelten Betrieb laufen die Pumpen mit einer festen
Drehzahl. Die Pumpendrehzahl wird aus der vom Bediener einge-
stellten Pumpenleistung (0-100 %) berechnet. Die in Prozent
angegebene Pumpenleistung ist proportional zum Förderstrom.
Der ungeregelte Betrieb wird im Allgemeinen dann ausgewählt,
wenn die Anlage über eine externe Steuerung geregelt wird. Die
Anlagenleistung wird dann über ein externes Signal geregelt. Als
externe Steuerung kann z. B. ein Gebäudemanagementsystem
dienen, das an die MPC-Anlage angeschlossen ist. In diesen Fäl-
len fungiert die MPC-Anlage als Stellglied. Siehe die Abbildungen
22 und 23.
Abb. 22 Druckerhöhungsanlage mit externer Steuerung
(ungeregelter Betrieb)
3
Förderstrom [m /h]
0
5
Abb. 23 Regelkennlinie für den ungeregelten Betrieb
3
Förderstrom [m /h]
100
75
50
25
5 50 70.7
Abb. 24 Regelkennlinie für MPC-E-Anlagen im ungeregelten
Betrieb
Eingangssignal [%]
von der externen
Steuerung
Förderstrom
Pumpe 1
Pumpe 2
Pumpe 3
Pumpe 4
Eingangssignal [%]
von der externen
Steuerung
86.6 100
