7.7.46 Einstellungen Mehrzwecksensor (4.3.25)

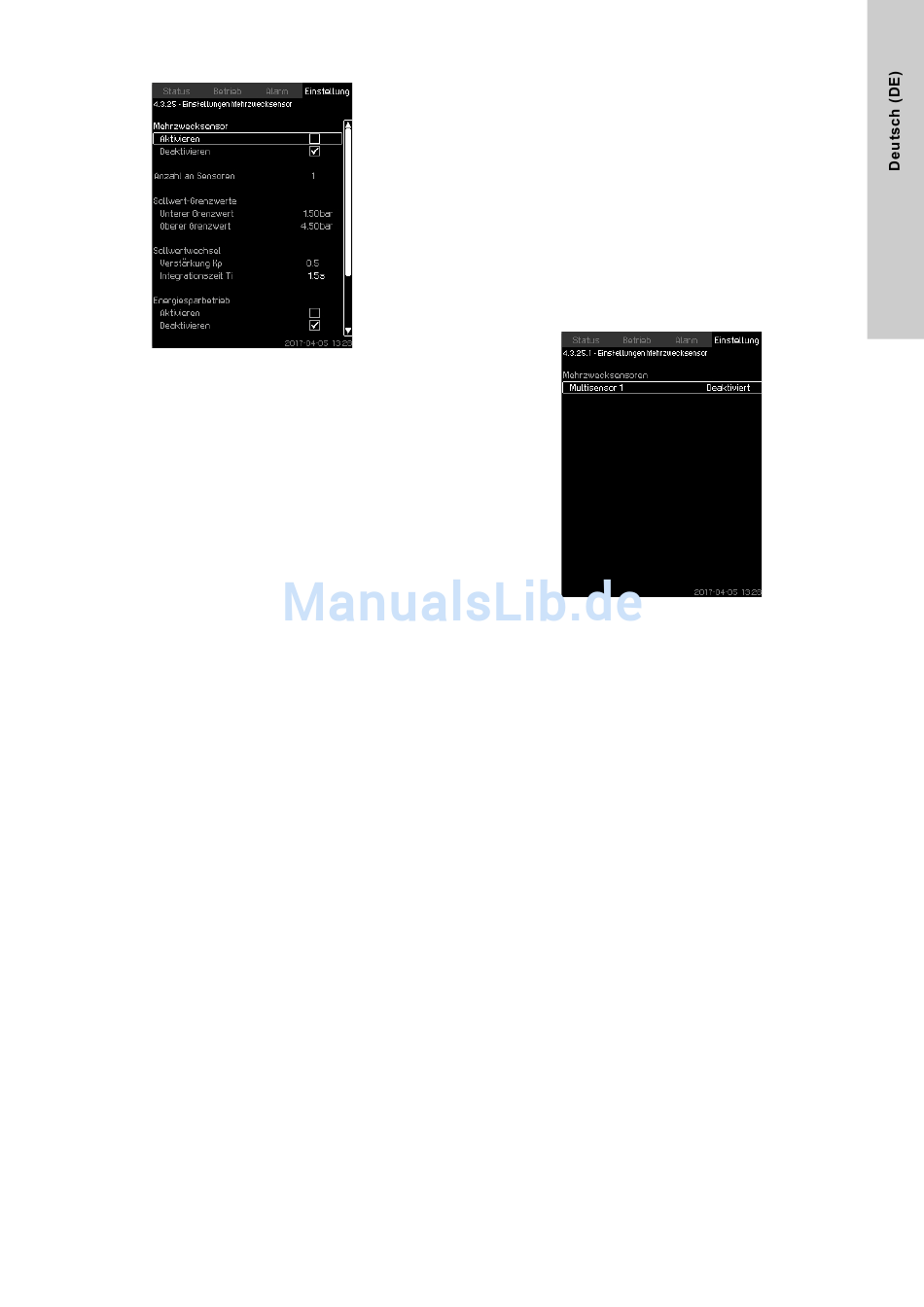

Abb. 96 Einstellungen Mehrzwecksensor
Beschreibung:
Mithilfe dieser Funktion können bis zu sechs verschiedene Zonen
in einer HLK-Anlage mit einem festgelegten Differenzdruck-Band
geregelt werden. Liegt eines der "Mehrzwecksensor"-Signale
außerhalb des Grenzwertbereichs (Minimum oder Maximum) des
entsprechenden Sensors, so sorgt die Funktion für eine Anpas-
sung des Sollwerts (SOLL) nach oben oder unten. Dadurch wird
sichergestellt, dass der entsprechende Sensor oder die jeweilige
Zone innerhalb ihres Druckbands bleiben.
Die Reaktion der Sollwertverschiebung kann mithilfe der Werte
Kp und Ti unter "Sollwertwechsel" angepasst werden.
Falls mehrere Sensoren außerhalb ihrer Grenzwerte liegen, kön-
nen Sie eine Priorisierung der einzelnen Sensoren vornehmen.
Darüber hinaus kann die Anlage den aktuellen Sollwert optimie-
ren, falls "Energiesparbetrieb" aktiviert ist. Dabei wird der aktuelle
Sollwert gesenkt, bis der untere Grenzwert eines der Mehrzweck-
sensoren erreicht ist.
Einstellbereich
• Sensoranzahl
• Sollwert-Grenzwerte:
Der Bereich innerhalb dessen die Funktion den Sollwert je
nach Rückmeldung vom "Mehrzwecksensor" nach oben oder
unten verschiebt.
• Sollwertwechsel
-Verstärkung Kp
- Integrationszeit Ti
• Energiesparbetrieb
In deser Betriebsart senkt die Anlage den aktuellen Sollwert in
Richtung des unteren Grenzwertes für einen der "Mehrzweck-
sensoren".
• Regelungsart
- Unterer Grenzwert:
In dieser Betriebsart wird der aktuelle Sollwert durch den
externen Sensor mit der höchsten Priorität erhöht oder
gesenkt, wenn dieser einen Wert außerhalb des Bereichs zwi-
schen "Unterer Grenzwert" und "Oberer Grenzwert" meldet.
- Minimum-Betrieb:
In dieser Betriebsart muss der aktuelle Sollwert durch die
externen Sensoren erhöht werden, wenn einer oder mehrere
externe Sensoren unterhalb von "Unterer Grenzwert" liegen.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Einstellungen Mehrzweck-
sensor.
1. Auswählen: Aktivieren.
2. Einstellen: Anzahl an Sensoren
3. Einstellen: Sollwert-Grenzwerte (Auswählen: Minimum und
Maximum).
4. Einstellen: Sollwertwechsel (Verstärkung Kp and Integral Ti)
5. Aktivieren Sie "Energiesparbetrieb", falls erforderlich.
6. Einstellen: Regelungsart (Auswählen: Prioritätsbetrieb oder
Minimum-Betrieb).
7. Drücken Sie auf "Einstellungen Mehrzwecksensor", um die
Einstellungen für die einzelnen Mehrzwecksensoren vorzu-
nehmen.
7.7.47 Einstellungen Mehrzwecksensor (4.3.25.1)
Abb. 97 Einstellungen Mehrzwecksensor
Beschreibung
Jeder "Mehrzwecksensor" muss definiert werden, damit die Funk-
tion ordnungsgemäß arbeiten kann.
Einstellbereich
• Name
• Sensorgrenzwerte
• Sensorpriorität (1 bis 6, Hoch = 1)
• Filterfaktor [s] (Zeitraum, über den das Rückmeldesignal des
Fernsensors gemittelt wird)
• Sensorquelle
Lokal = AI
Bus = Buskommunikation
Einstellungen über das Bedienfeld
• Einstellungen > Weitere Funktionen > Einstellungen Mehr-
zwecksensor > Einstellungen Mehrzwecksensor.
