7.7.26 Notbetrieb (4.3.5)

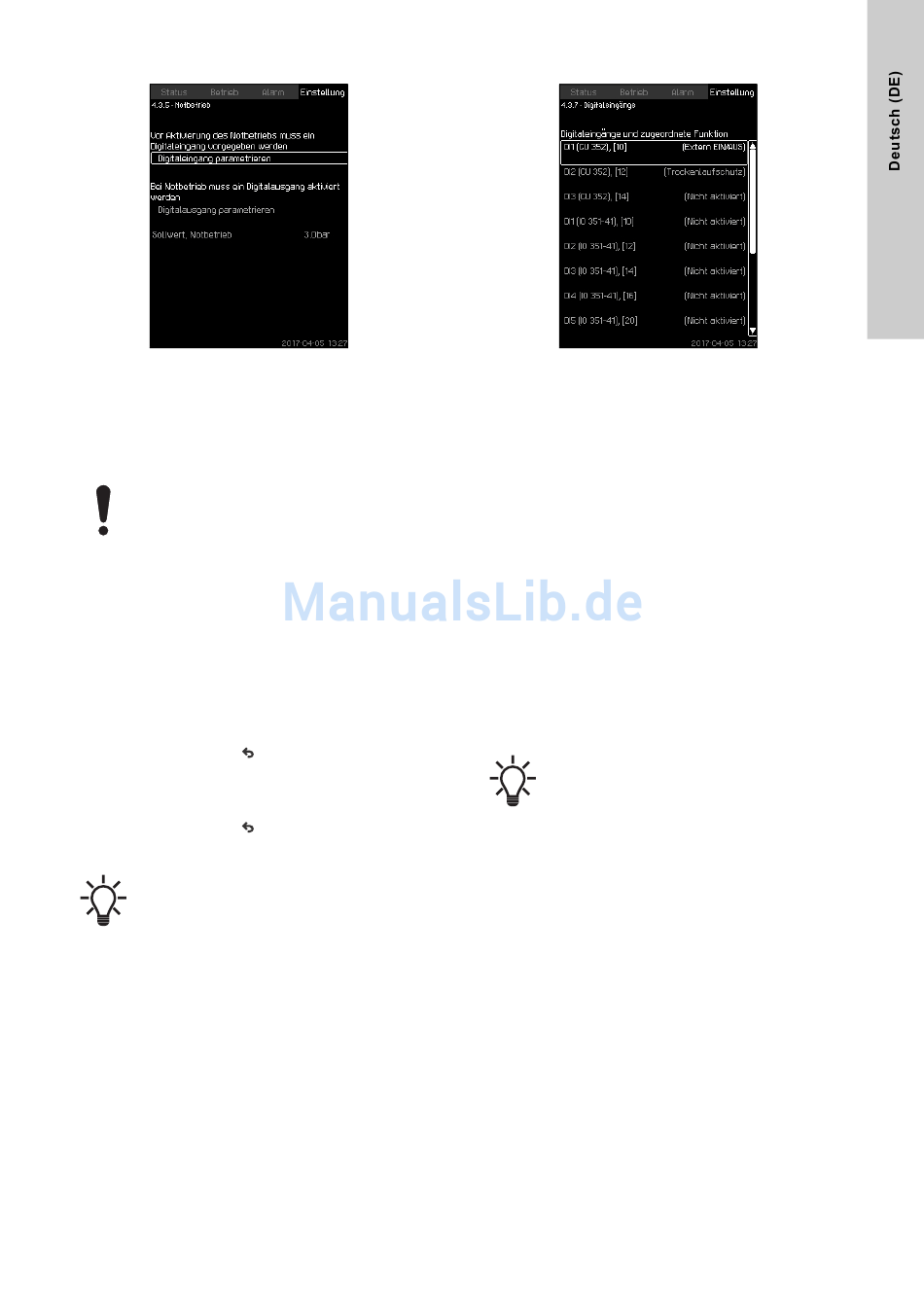

Abb. 72
Notbetrieb
Beschreibung
Diese Funktion wird bei Druckerhöhungsanwendungen verwen-
det. Ist diese Funktion aktiviert, laufen die Pumpen weiter, auch
wenn eine Warnung oder ein Alarm vorliegt. Der Pumpenbetrieb
erfolgt gemäß einem eigenen Sollwert für diese Funktion.
Bei einem Sensorfehler laufen sowohl die Haupt-
pumpen als auch die Reservepumpen bei voller
Drehzahl.
Einstellbereich
Parametrieren des Digitaleingangs
(4.3.7)).
Parametrieren des Digitalausgangs
(4.3.9)).
Einstellen des Sollwerts für den Notbetrieb.
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Notbetrieb > Digitalein-
gang parametrieren.
1. Wählen Sie den Digitaleingang aus.
2. Auswählen: Notbetrieb.
3. Drücken Sie 2 x die Taste
4. Auswählen: Digitalausgang parametrieren.
5. Wählen Sie den Digitalausgang aus.
6. Auswählen: Notbetrieb.
7. Drücken Sie 2 x die Taste
8. Einstellen: Sollwert, Notbetrieb.
Wurde die Funktion wie oben beschrieben einge-
stellt, können Sie sie auch über die Bildschirmseite
Anlagenbetriebsart (2.1.1)
(7.7.27 Digitaleingänge
(7.7.32 Digitalausgänge
.
.
aktivieren.
7.7.27 Digitaleingänge (4.3.7)
Abb. 73
Digitaleingänge
Beschreibung
In diesem Menü können die Digitaleingänge der CU 352 einge-
stellt werden. Jeder Digitaleingang - außer DI1 - kann aktiviert
und einer bestimmten Funktion zugeordnet werden.
Standardmäßig besitzt die Anlage drei Digitaleingänge. Ist die
Anlage mit einem optional lieferbaren Modul IO 351B ausgestat-
tet, erhöht sich die Anzahl der Digitaleingänge auf 12.
Auf dieser Bildschirmseite sind alle Digitaleingänge so darge-
stellt, dass ihre tatsächliche Position im System bestimmt werden
kann.
Beispiel
DI1 (IO 351-41), [10]:
DI1:
Digitaleingang Nr. 1
(IO 351-41): IO 351, GENIbus-Adresse 41
[10]:
Klemme Nr. 10
Weitere Informationen zum Anschließen der unterschiedlichen
Digitaleingänge finden Sie im Schaltbild, das dem Schaltschrank
beiliegt.
Einstellbereich
Der Digitaleingang DI1 (CU 352) kann nicht ausge-
wählt werden.
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Digitaleingänge.
41
