7.8 Datenübertragung
Die CU 352 ist mit einer Hardware ausgestattet, die die Kommu-
nikation mit externen Geräten, wie z. B. einem Computer, über
eine externe GENIbus- oder Ethernet-Verbindung ermöglicht.
Gateway von

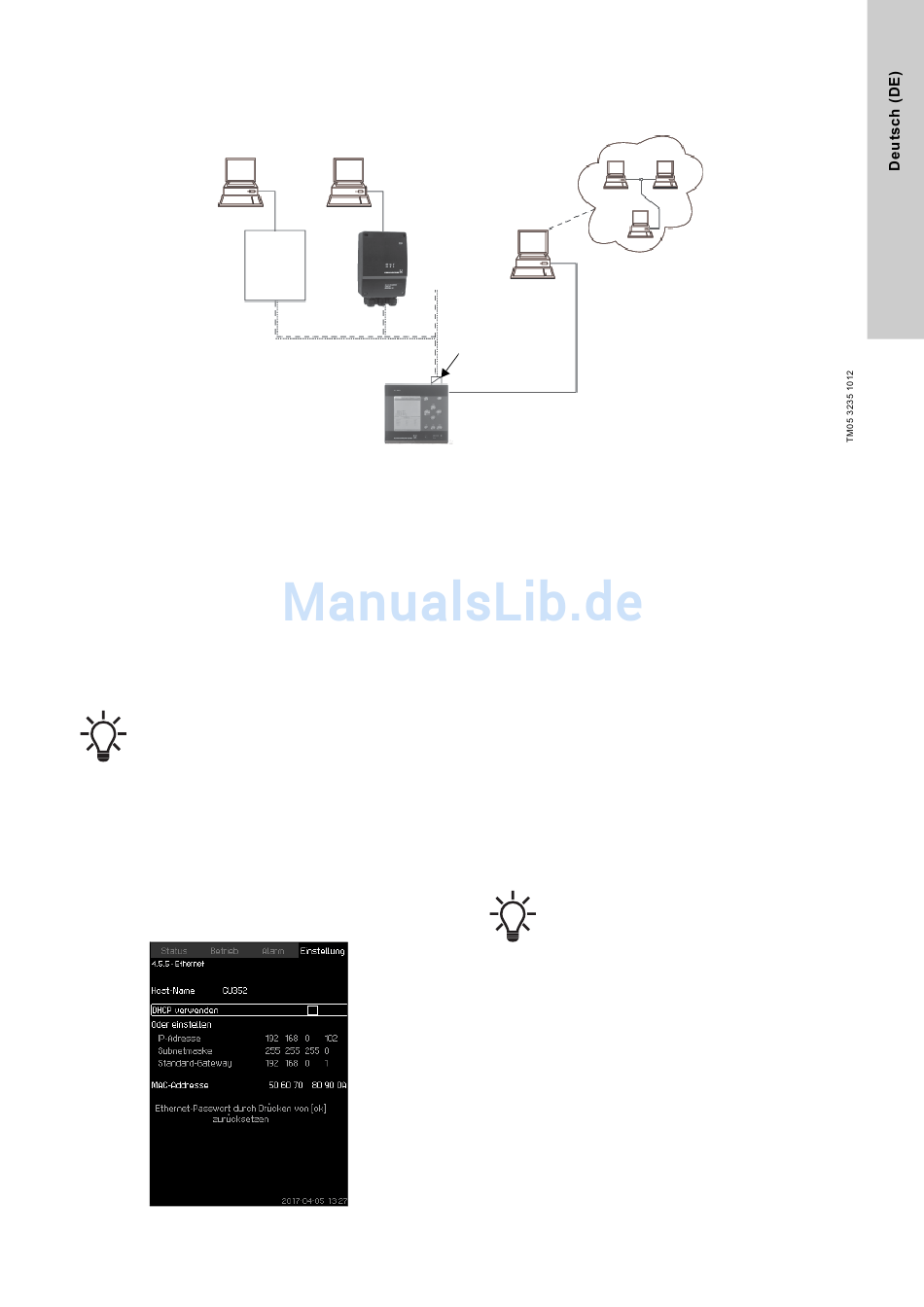

Abb. 124 Datenaustausch über externe GENIbus- und Ethernet-Verbindung
7.8.1 Ethernet
Ethernet ist der am weitesten verbreitete Standard für lokale
Netzwerke (LAN). Durch die Standardisierung dieser Technologie
wurde eine der einfachsten und preisgünstigsten Möglichkeiten
für die Kommunikation zwischen elektronischen Geräten, z. B.
zwischen Computern untereinander oder zwischen Computern
und Steuergeräten, geschaffen.
Mithilfe des in der CU 352 integrierten Webservers kann ein
Computer über eine Ethernet-Verbindung an die CU 352 ange-
schlossen werden. Die Benutzerschnittstelle kann auf diese
Weise von der CU 352 auf einen Computer exportiert werden,
sodass die CU 352 und somit die Anlage extern überwacht und
gesteuert werden kann.
Es wird empfohlen, die Verbindung zur CU 352 ent-
sprechend den Sicherheitsbestimmungen und in
Absprache mit dem Systemadministrator zu schützen.
Um den integrierten Webserver nutzen zu können, muss die IP-
Adresse der CU 352 bekannt sein. Alle Geräte im Netzwerk müs-
sen eine eindeutige IP-Adresse besitzen, um miteinander kom-
munizieren zu können. Die IP-Adresse der CU 352 lautet bei Aus-
lieferung 192.168.0.102.
Als Alternative zur werkseitig eingestellten IP-Adresse kann auch
die Möglichkeit einer dynamischen Zuordnung der IP-Adresse
genutzt werden. Dies ist durch Aktivierung eines DHCP (Dynamic
Host Configuration Protocol) in der CU 352 oder über den Web-
server möglich. Siehe das Beispiel in Abbildung 125.
Abb. 125 Beispiel für das Einrichten der Ethernet-Verbindung
CIU-Kommuni-
kationsschnitt-
anderen
stelle von
Anbietern
Grundfos
Externe GENIbus-Verbindung
Internet
Intranet
Externes GENIbus-
Modul (optional)
Ethernet-Verbindung
Um eine dynamische Zuordnung einer IP-Adresse für die CU 352
zu ermöglichen, muss ein DHCP-Server im Netzwerk vorhanden
sein. Der DHCP-Server ordnet den elektronischen Geräten eine
Reihe von IP-Adressen zu und sorgt dafür, dass nicht zwei
Geräte dieselbe IP-Adresse erhalten.
Für die Verbindung zum Webserver der CU 352 wird ein her-
kömmlicher Internetbrowser verwendet.
Falls die werkseitig eingestellte IP-Adresse verwendet werden
soll, sind auf dieser Bildschirmseite keine Änderungen erforder-
lich. Öffnen Sie den Internetbrowser und geben Sie die IP-
Adresse der CU 352 in die URL-Zeile ein.
Falls eine dynamisch zugeordnete IP-Adresse verwendet werden
soll, aktivieren Sie die entsprechende Funktion durch Auswählen
von "DHCP verwenden" und drücken Sie die Taste [OK]. Ein
Haken im Kontrollkästchen neben der Menüzeile zeigt an, dass
die Funktion aktiviert wurde.
Öffnen Sie den Internetbrowser und geben Sie den Host-Namen
der CU 352 anstatt der IP-Adresse in die URL-Zeile ein. Der
Internetbrowser versucht jetzt, eine Verbindung zur CU 352 her-
zustellen. Der Host-Name wird auf der Bildschirmseite angezeigt.
Eine Änderung ist aber nur über eine GSC-Datei (Konfigurations-
datei) oder einen Webserver möglich. Siehe Abschnitt
auf Seite 64.
Netzwerkeinstellung
Um DHCP verwenden zu können, ist ein Host-Name
erforderlich.
Ändern der
