7.4.4 Sollwert (1.2.2)

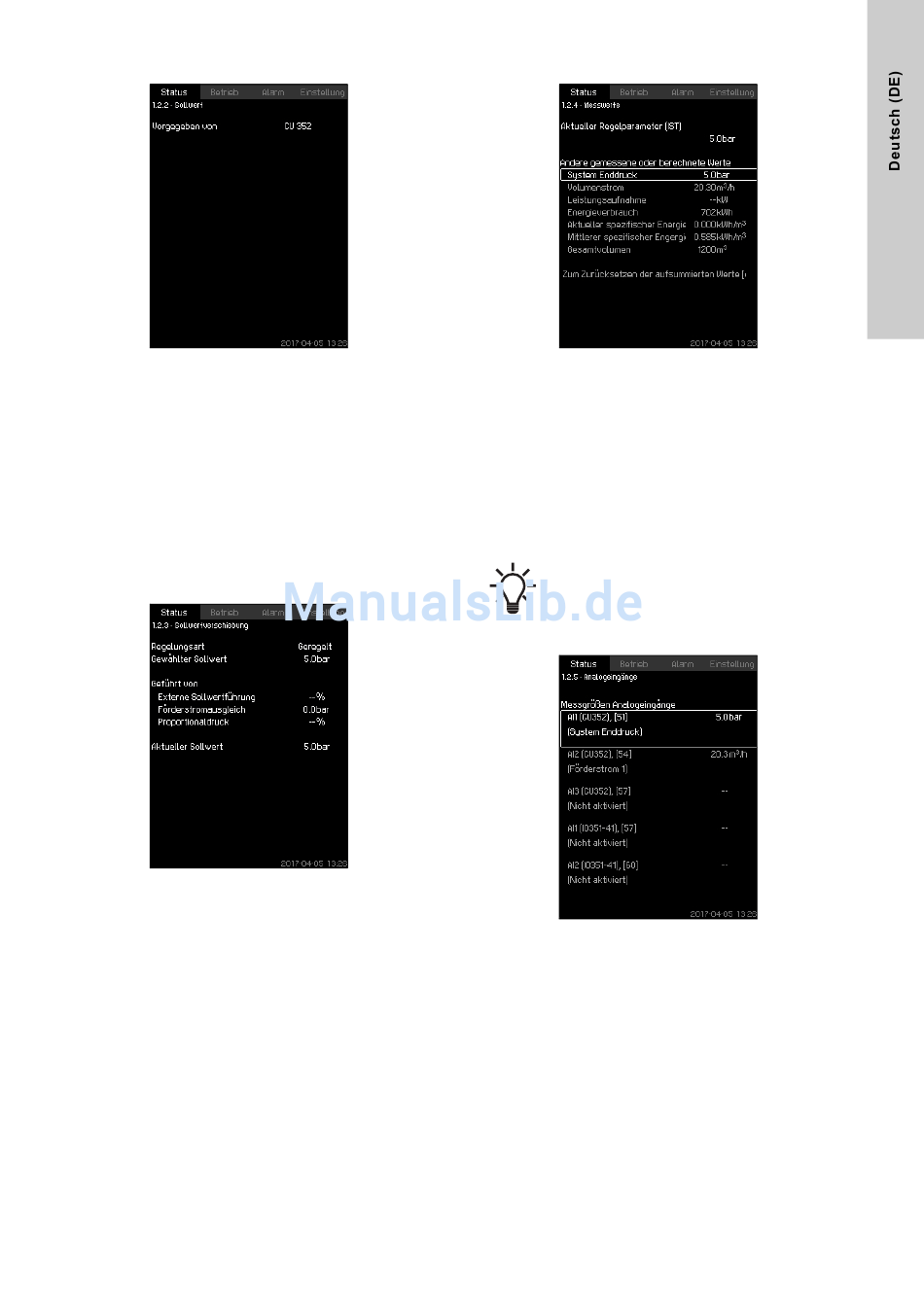

Abb. 10 Sollwert
Beschreibung
Auf dieser Bildschirmseite wird der ausgewählte Sollwert ange-
zeigt und angegeben, ob dieser von der CU 352 oder einem
externen Bus vorgegeben wird.
Es werden außerdem alle sieben in der CU 352 eingestellten Soll-
werte sowohl für den geregelten als auch den ungeregelten Betrieb
angezeigt. Ebenso wird der ausgewählte Sollwert angezeigt.
Da es sich um einen Statusbildschirm handelt, können keine Ein-
stellungen vorgenommen werden.
Die Sollwerte können im Menü "Betrieb" oder "Einstellung" geän-
dert werden. Siehe Abschnitt
7.7.3 Alternative Sollwerte

7.4.5 Sollwertverschiebung (1.2.3)

Abb. 11 Sollwertverschiebung
Beschreibung
Der ausgewählte Sollwert kann durch Vorgabe bestimmter Para-
meter verschoben werden. Die Parameter werden als Prozent-
wert zwischen 0 und 100 % oder als Druck in bar angezeigt. Der
Sollwert kann dabei nur reduziert werden, denn zur Berechnung
wird die Führungsgröße (Prozentwert) durch 100 geteilt und mit
dem ausgewählten Sollwert multipliziert:
Aktueller Sollwert (SOLL) = ausgewählter Sollwert x Führungs-
größe (1) x Führungsgröße (2) x usw.
Auf der Bildschirmseite werden die Parameter, die den ausge-
wählten Sollwert verschieben, und der jeweilige Wert oder Pro-
zentwert angezeigt.
Einige der möglichen Parameter können auf der Bildschirmseite
Externe Sollwertführung (4.1.3)
"Förderstromausgleich" wird in Form eines EIN/AUS-Druckbands
als Prozentwert des auf der Bildschirmseite
vorgegebeben Sollwerts eingestellt. Der Parameter wird auf der
Bildschirmseite
Proportionaldruck (4.1.7)
Zuletzt wird der aus der Sollwertverschiebung resultierende aktu-
elle Sollwert (SOLL) angezeigt.
(4.1.2).
eingestellt werden. Der Parameter
Stoppfunktion (4.3.1)
als Prozentwert eingestellt.

7.4.6 Messwerte (1.2.4)

Abb. 12 Messwerte
Beschreibung
Auf dieser Bildschirmseite wird eine Übersicht der gemessenen
und berechneten Parameter angezeigt. Bei MPC-E-Anlagen, die
mit einem Durchflussmesser ausgerüstet sind, wird der spezifi-
sche Energieverbrauch als Durchschnittswert und aktueller Wert
(gemittelt über die letzte Minute) angezeigt. Der Durchschnitts-
wert basiert auf dem aufsummierten Förderstrom, der als
Gesamtvolumen angezeigt wird. Das Gesamtvolumen und der
Durchschnittswert des spezifischen Energieverbrauchs können
auf dieser Bildschirmseite zurückgesetzt werden.
Die Zeilen "Leistungsaufnahme" und "Energiever-
brauch" werden nur bei MPC-E-Anlagen angezeigt.
7.4.7 Analogeingänge (1.2.5)
Abb. 13 Analogeingänge
Beschreibung
Diese Bildschirmseite gibt einen Überblick über die Analogein-
gänge. Angezeigt wird zudem der aktuell an jedem Eingang vor-
liegende Messwert. Siehe die Abschnitte
(4.3.8), 7.7.30 Analogeingänge (4.3.8.1 to 4.3.8.7)
7.7.31 Messgrößen Analogeingänge (4.3.8.1.1 -
7.7.29 Analogeingänge
und
4.3.8.7.1).
