7.7.5 Externe Sollwertführung (4.1.3)

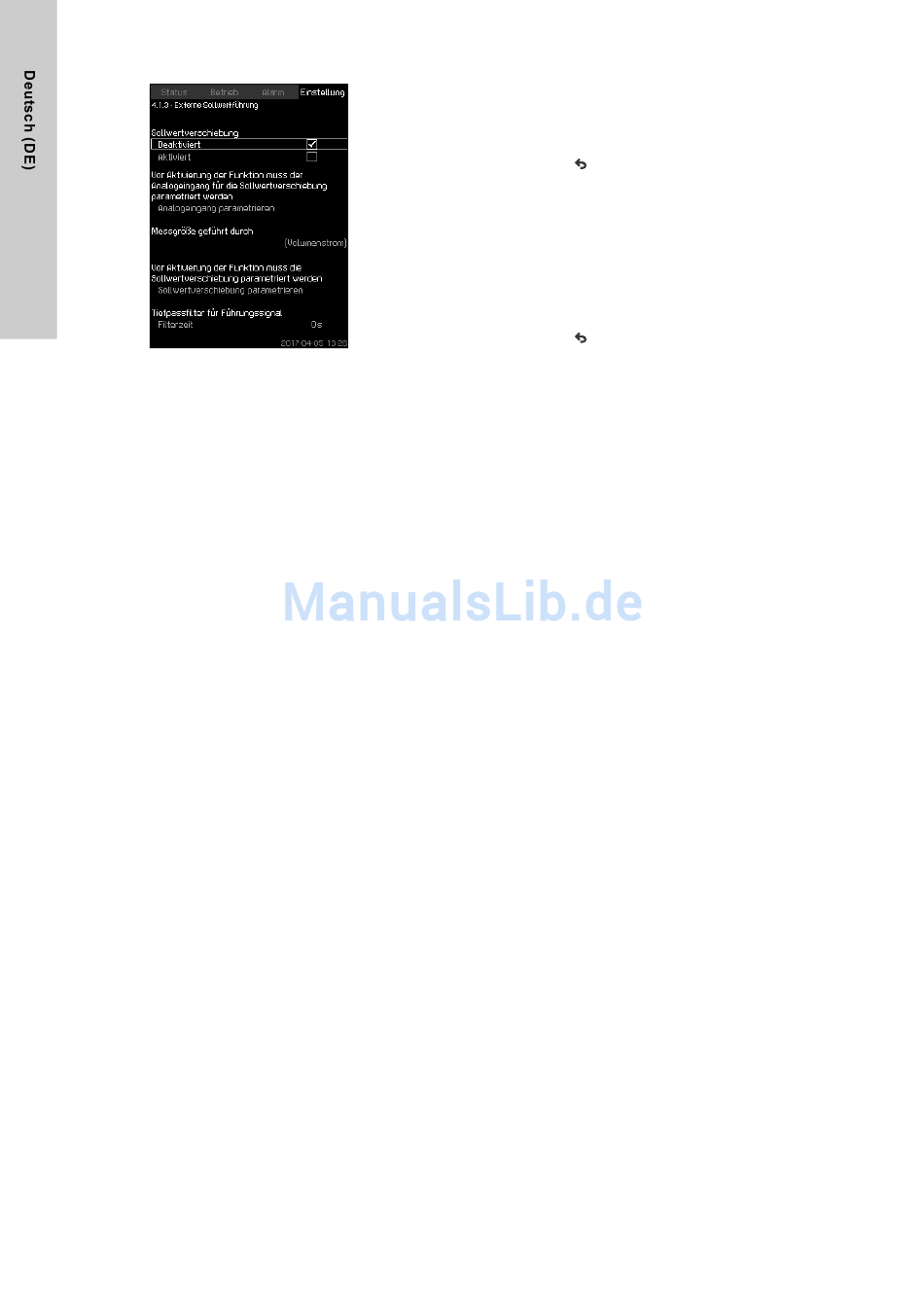

Abb. 40 Externe Sollwertführung
Beschreibung
Diese Funktion ermöglicht die Anpassung des Sollwerts, indem
der Sollwert durch Messparameter geführt wird. Hierbei handelt
es sich z. B. um das Analogsignal eines Strömungsmessers,
eines Temperaturgebers oder eines vergleichbaren Gebers. Der
Abschnitt
8. Servicearbeiten am Produkt
über die Gebertypen und deren mögliche Positionen.
Der Sollwert lässt sich so an verschiedene Parameter anpassen,
um z. B. den Ausgangsdruck oder die Temperatur in der Anlage
zu beeinflussen. Parameter, die Einfluss auf die Anlagenleistung
haben sollen, werden als Prozentsatz zwischen 0 und 100 %
angegeben. Der Sollwert kann dabei nur reduziert werden, da zur
Berechnung der Prozentwert der Führungsgröße geteilt durch
100 mit dem Sollwert multipliziert wird:
Aktueller Sollwert (SOLL) = ausgewählter Sollwert x Führungs-
größe (1) x Führungsgröße (2) x usw.
Die Führungsgrößen können einzeln eingestellt werden.
Ein Tiefpassfilter ermöglicht eine Glättung des Messwerts, der
den Sollwert führt. Dadurch wird eine stabile Sollwertänderung
erreicht.
Einstellbereich
• 0-100 % Signal
• Vordruck
• System Enddruck
• Externer Druck
• Differenzdruck, extern
• Differenzdruck, Pumpe
• Volumenstrom
• Füllstand, druckseitig
• Füllstand, vordruckseitig
• Rücklauftemperatur, extern
• Vorlauftemperatur
• Rücklauftemperatur
• Temperaturdifferenz
• Umgebungstemperatur
• Temperaturdifferenz.
28
enthält eine Übersicht
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Externe Sollwertführung >
Messgröße geführt durch.
Es wird eine Liste der verfügbaren Parameter angezeigt.
1. Wählen Sie den Parameter aus, der den Sollwert verschieben
soll.
2. Drücken Sie .
3. Geben Sie die Funktionswerte für die Sollwertverschiebung
ein.
Siehe Abschnitt
7.7.6 Einstellen des ext. Sollwerteinflusses
(4.1.3.2).
4. Geben Sie die Anzahl der Punkte ein.
5. Einstellen: Wert des externen Eingangs (Punkt 1).
6. Als Prozentwert einstellen: Sollwert reduzieren auf (Punkt 1).
7. Wiederholen Sie die Schritte 4 bis 6 für alle gewünschten
Parameter.
8. Drücken Sie .
9. In Sekunden einstellen: Filterzeit.
10. Auswählen: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.
