7.7.50 Druck-/Niveauschalter (digital) (4.4.1.1)

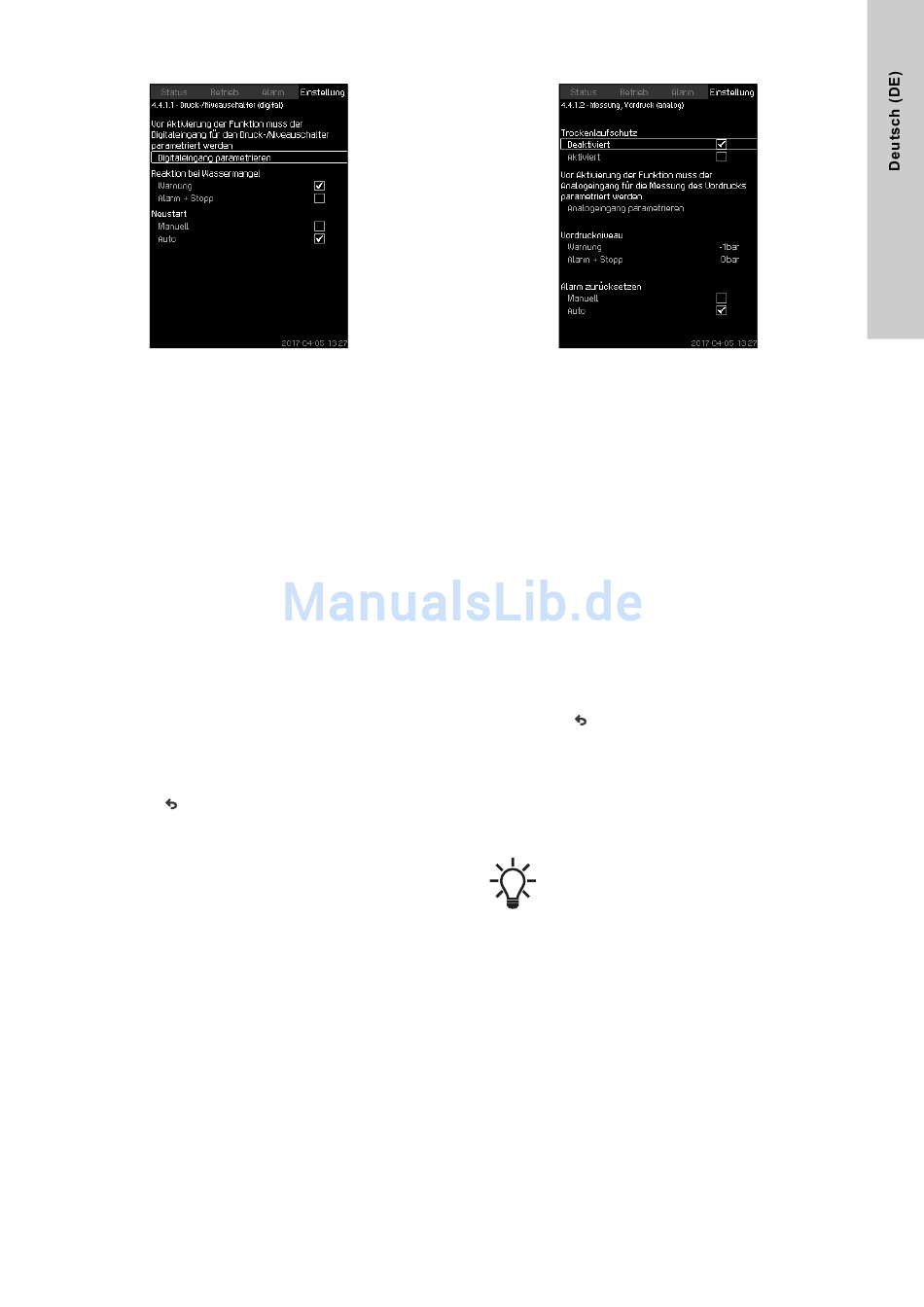

Abb. 100 Druck-/Niveauschalter (digital)
Beschreibung
Diese Funktion wird hauptsächlich bei Druckerhöhungsanwen-
dungen verwendet. Der Trockenlaufschutz kann über einen
Druckschalter am Sammelrohr auf der Zulaufseite oder über
einen Niveauschalter in einem Behälter auf der Zulaufseite reali-
siert werden.
Ist der Kontakt geöffnet, erkennt die CU 352 nach einer Zeitver-
zögerung von ca. 5 Sekunden einen Wassermangel. Sie können
einstellen, ob als Reaktion nur eine Warnung ausgegeben oder
ein Alarm ausgelöst werden soll, der die Pumpen gleichzeitig
abschaltet.
Zudem kann ausgewählt werden, ob die Alarmquittierung und der
Wiederanlauf automatisch oder manuell erfolgen sollen.
Einstellbereich
• Auswählen des Digitaleingangs für diese Funktion.
• Reaktion bei Wassermangel: Alarm + Stopp.
• Wiederanlauf: Manuell oder Auto.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Trockenlaufschutz >
Druck-/Niveauschalter (digital) > Digitaleingang parametrie-
ren.
Die Bildschirmseite
Digitaleingänge (4.3.7)
1. Ordnen Sie dem Eingang die Funktion "Trockenlaufschutz"
zu.
2. Drücken Sie .
3. Auswählen:
• Warnung oder Alarm + Stopp.
• Manuell oder Auto.
Werkseinstellung
Die Einstellung wird beim Durchlaufen des Inbetriebnahmeassis-
tenten vorgenommen und ist abhängig von der Anwendung.

7.7.51 Messung, Vordruck (analog) (4.4.1.2)

Abb. 101 Messung, Vordruck (analog)
Beschreibung
Der Trockenlaufschutz kann über einen Druckgeber realisiert
werden, der den Eingangsdruck misst.
Es können zwei Druckniveaus eingegeben werden:
• Warnung
• Alarm + Stopp.
Zudem kann ausgewählt werden, ob die Alarmquittierung und der
Wiederanlauf automatisch oder manuell erfolgen sollen.
Einstellbereich
• Auswählen des Analogeingangs für diese Funktion.
• Eingangsdruckniveau für "Warnung".
• Eingangsdruckniveau für "Alarm + Stopp".
• Wiederanlauf: Manuell oder Auto.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Trockenlaufschutz >
Messung, Vordruck (analog)> Analogeingang parametrieren.
Die Bildschirmseite
1. Auswählen: Vordruck.
2. Drücken Sie
3. Auswählen: Aktiviert.
wird aufgerufen.
4. Wählen Sie das entsprechende Niveau aus und geben Sie
einen Wert ein:
• Warnung.
• Alarm + Stopp.
5. Wählen Sie die Art der Quittierung aus: Auto oder Manuell.
Werkseinstellung
Die Einstellung wird beim Durchlaufen des Inbetriebnahmeassis-
tenten vorgenommen und ist abhängig von der Anwendung.
Analogeingänge (4.3.8)
.
Wird eines der Niveaus nicht benötigt, muss der Wert
auf den Mindestwert des Druckgebers für den Ein-
gangsdruck eingestellt werden. Dadurch wird die
Funktion deaktiviert.
wird aufgerufen.
