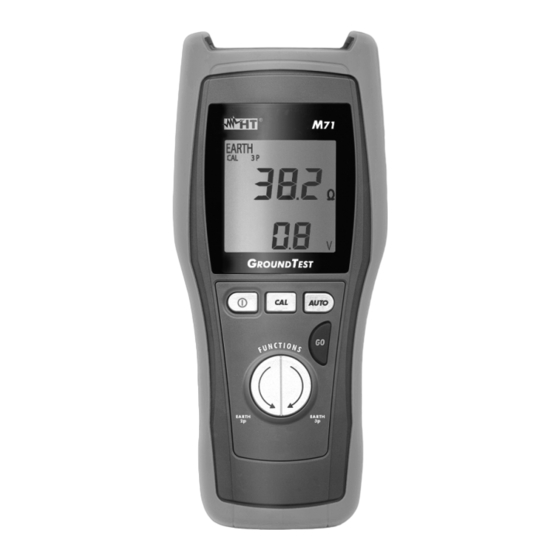

HT Instruments GROUNDTEST M71 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. HT Instruments Anleitungen
  4. Messgeräte
  5. GroundTest M71
  6. Bedienungsanleitung

HT Instruments GROUNDTEST M71 Bedienungsanleitung

Erdwiderstandsmessgerät
Vorschau ausblenden Andere Handbücher für GROUNDTEST M71:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
 Copyright HT 2010
V2.1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments GROUNDTEST M71

Inhaltszusammenfassung für HT Instruments GROUNDTEST M71

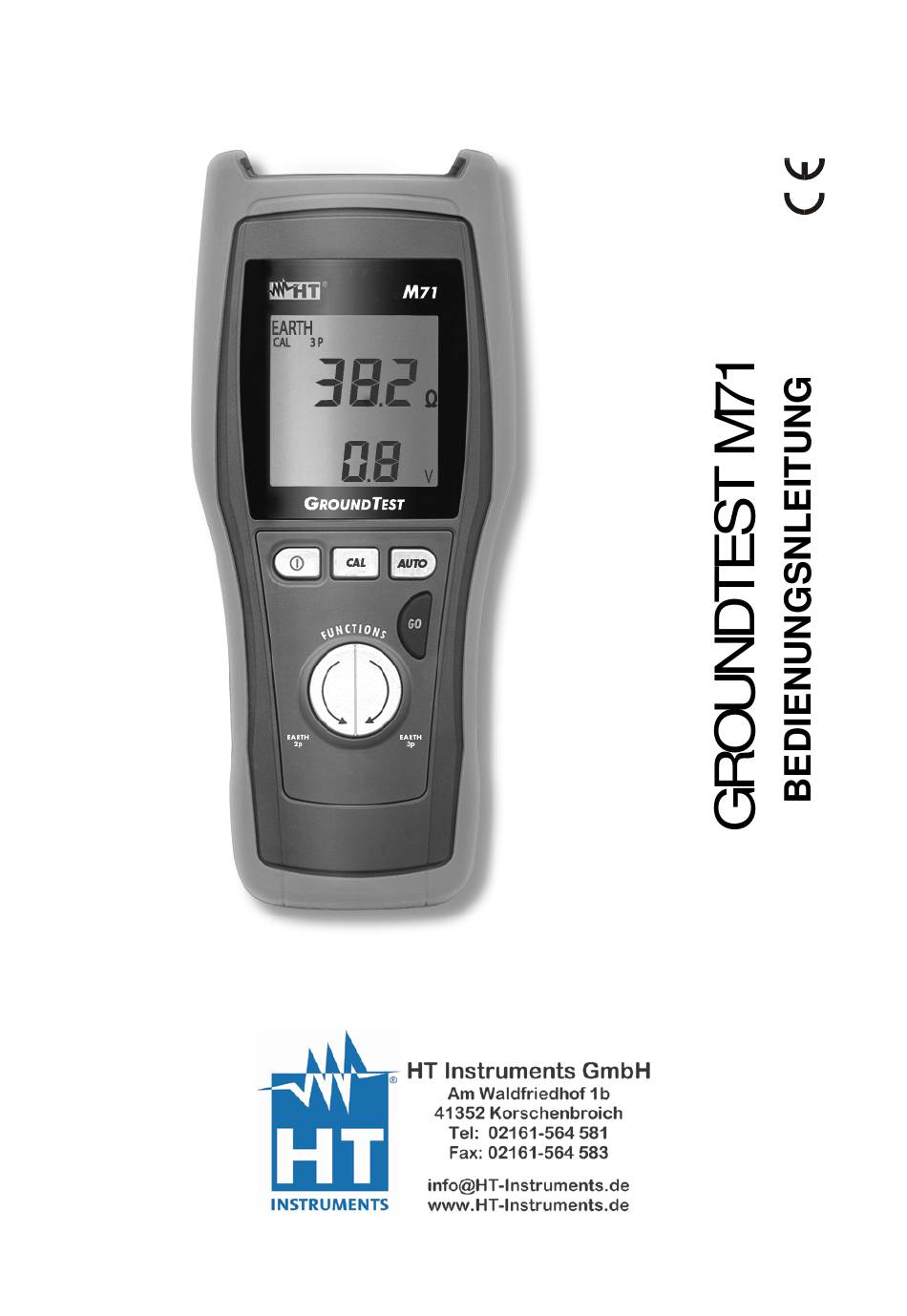

  • Seite 1  Copyright HT 2010 V2.1...

  • Seite 2: Inhaltsverzeichnis

    Inhalt SICHERHEITSHINWEISE ........................ 2 1.1. Während des Gebrauchs ..................................2 1.2. Nach dem Gebrauch ..................................2 1.3. Definition der Messkategorie (Überspannung) ..........................3 ALLGEMEINE BESCHREIBUNG ..................... 3 VORBEREITUNG DES GERÄTS- ....................4 3.1. Anfängliche Überprüfung ...................................4 3.2. Spannungsversorgung ..................................4 3.3. Kalibrierung- .......................................4 3.4. Lagerung ......................................4 EINSATZ-ANWEISUNGEN ......................

  • Seite 3: Sicherheitshinweise

    1. SICHERHEITSHINWEISE Dieses Erdwiderstandsmessgerät M71 entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und um Schäden des Gerätes zu verhindern, folgen Sie den Vorgängen in dieser Bedienungsanleitung und lesen sie sorgfältig alle Hinweise mit dem Zeichen ACHTUNG ...

  • Seite 4: Definition Der Messkategorie (Überspannung)

    1.3. DEFINITION DER MESSKATEGORIE (ÜBERSPANNUNG) Die Normen EN61010-1: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Teil 1: Allgemeine Anforderungen: definieren, was eine Messkategorie, üblicherweise Überspannungskategorie genannt, bedeutet. Unter Absatz 6.7.4: Messung von Stromkreisen, steht: Stromkreise werden in die folgenden Messkategorien unterteilt: •...

  • Seite 5: Vorbereitung Des Geräts

    3. VORBEREITUNG DES GERÄTS 3.1. ANFÄNGLICHE ÜBERPRÜFUNG Dieses Gerät wurde vor der Auslieferung mechanisch und elektrisch geprüft. Es wurden alle möglichen Vorkehrungen getroffen, damit Sie dieses Gerät in perfektem Zustand erreicht. Dennoch empfehlen wir, kurz zu prüfen, ob das Gerät auf dem Transport beschädigt wurde.

  • Seite 6: Einsatz-Anweisungen

    4. EINSATZ-ANWEISUNGEN 4.1. INSTRUMENTEN BESCHREIBUNG LEGENDE: 1. Eingänge 2. Display Ein / Aus Schalter 4. CAL Taste zum Kalibrieren der Messleitungswiderstände Modus EARTH–2W EARTH–3W. 5. Funktionswahlschalter 6. AUTO Taste um den Modus zu starten bzw. zu stoppen 7. GO Taste um die Messung zu starten.

  • Seite 7: Einschalten

    4.1.1. Einschalten Drücken Sie die ON/OFF Taste um das Gerät einzuschalten. Beim Einschalten Gerätes ertönt kurzes Tonsignal alle Displaysegmente leuchten für eine Sekunde auf. Danach erscheint die Firmwareversion im Display und die zuletzt gewählte Messfunktion. Danach ist das Messinstrument einsatzbereit. 4.1.2.

  • Seite 8: Earth 3W: Erde 3-Leiter Erdwiderstandsmessung

    5. EARTH 3W: ERDE 3-LEITER ERDWIDERSTANDSMESSUNG 5.1. EARTH 3W – MESSLEITUNGSWIDERSTAND KOMPENSIEREN ( AUF „0“ SETZEN) ACHTUNG Messgerät kann für Überprüfungen Elektroinstallationen Überspannungskategorie III 240V und max. Spannung von 415V (zwischen beiden Eingängen) verwendet werden. Schließen Sie das Gerät auch an keinen Stromkreis an, der den angegebenen Überlastungsschutz übersteigt.
  • Seite 9 Wenn während der CAL-Kalibrierung der Messleitungen der gemessene Wert höher 0.3Ω sein sollte, wird nebenstehende Bildschirm angezeigt und langer Piepton ertönt. Messleitungswiderstand konnte somit nicht einkalibriert werden. Anmerkung: dieses Verfahren kann benutzt werden, um auch den zuletzt für die Kompensation Messleitung gespeicherten Wert zu annullieren.

  • Seite 10: Earth 3W - Erde 3Leiter Erdwiderstandsmessung

    5.1.1. EARTH 3W – ERDE 3Leiter Erdwiderstandsmessung VORSICHT  Das Gerät kann für Spannungs- und Stromstärkemessungen an Anlagen mit Überspannungskategorie III von 240 V an Erde und von maximal 415 V zwischen den Eingängen verwendet werden. Das Gerät darf nicht an Installationen angeschlossen werden, deren Spannungen die in diesem Handbuch genannten Grenzwerte übersteigen.

  • Seite 11: Displayanzeigen Bei Der Earth 3W Messung

    Erdungswiderstand Beispiel einer Erdwiderstandsmessung und zugehörige Spannungsmesswerte. Ist die Spannung höher als 0. 5 V, wäre es empfehlenswert AUTO-Modus Wiederholungsmessung zu starten. Störspannung 5.1.2. Displayanzeigen bei der EARTH 3W Messung Wenn folgender Zustand auftritt: < 0. 11 Ω Anzeige Wird das Instrument das Symbol zeigen, da in diesen Fällen der Messfehler höher als 30 % sein kann.
  • Seite 12 Wenn die Messung abgeschlossen ist und der Erdwiderstand größer Skalenvollausschlag ist, gibt das Gerät zur Bestätigung eines negativen Ausgangs der Messung einen langen Ton aus und zeigt nebenstehenden Bildschirm an Beim Starten der Messung prüft das Gerät den Durchgang aller Messkabel. Wenn der Widerstands- Wert am Eingang S zu hoch ist, zeigt das Gerät einen Bildschirm wie den nebenstehenden an.

  • Seite 13: Earth 2W: Erde 2-Leiter Erdwiderstandsmessung

    6. EARTH 2W: ERDE 2-LEITER ERDWIDERSTANDSMESSUNG 6.1. EARTH 2W – MESSLEITUNGSWIDERSTAND KOMPENSIEREN ( AUF „0“ SETZEN) ACHTUNG Messgerät kann für Überprüfungen Elektroinstallationen Überspannungskategorie III 240V und max. Spannung von 415V (zwischen beiden Eingängen) verwendet werden. Schließen Sie das Gerät auch an keinen Stromkreis an, der den angegebenen Überlastungsschutz übersteigt.
  • Seite 14 Symbol-CAL: Am Ende des Tests wird der Messwert vom zeigt an, dass das Instrument gespeichert und als OFFSET benutzt, Instrument kalibriert für alle nachfolgenden Messungen bis eine wurde; dieses weitere CAL durchgeführt wird. Das Instrument Symbol wird für jede gibt einen doppelten Ton ab, der das positive nachfolgende Ergebnis für die Nullstellung anzeigt, sowie im Messung gezeigt,...

  • Seite 15: Earth 2W - Erde 2-Leiter Erdwiderstandsmessung

    6.1.1. EARTH 2W – ERDE 2-Leiter Erdwiderstandsmessung ACHTUNG Messgerät kann für Überprüfungen Elektroinstallationen Überspannungskategorie III 240V und max. Spannung von 415V (zwischen beiden Eingängen) verwendet werden. Schließen Sie das Gerät auch an keinen Stromkreis an, der den angegebenen Überlastungsschutz übersteigt. Unsachgemäßer Gebrauch kann das Gerät und/oder Teile davon beschädigen oder zu Verletzungen führen.
  • Seite 16 Drücken Sie die ON/OFF Taste um das Gerät einzuschalten. Drücken sie die Pfeiltasten um EARTH 2W auszuwählen Sollte bei dem zu untersuchenden Objekt eine Störfrequenz oder Spannung zu erwarten AUTO sein, dann drücken Sie die AUTO Taste um den entsprechenden Modus auszuwählen. Stecken Sie das rote und das grüne Kabel in die entsprechenden Eingänge des Messgerätes.

  • Seite 17: Displayanzeigen Bei Der Earth 2W Messung

    6.1.2. Displayanzeigen bei der EARTH 2W Messung Wenn folgender Zustand auftritt: R Anzeige < 0. 11Ohm Wird das Instrument das Symbol zeigen, da in diesen Fällen der Messfehler höher als 30 % sein kann. 2. Wenn folgender Zustand auftritt: Störspannung > 3. 0 das Instrument zeigt das Symbol an, da die Messung...

  • Seite 18: Wartung

    7. WARTUNG 7.1. ALLGEMEIN Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus. Achten Sie darauf, das Messgerät nach dem Gebrauch auszuschalten. 7.2. BATTERIEWECHSEL Die Anzeige gibt an, dass die Batterien ausgetauscht werden müssen. ACHTUNG Nur erfahrene Techniker können das Gerät öffnen und die Batterien wechseln.

  • Seite 19: Technische Spezifikationen

    8. TECHNISCHE SPEZIFIKATIONEN 8.1. TECHNISCHE DATEN Widerstandsmessung Ra Genauigkeit Bereich Auflösung 3Vrms<Störungen<6Vrms Störungen ≤ 3Vrms AUTO Modus getriggert 0.01 ÷ 19.99Ω 0.01Ω 20.0 ÷ 199.9Ω ±(2% Ablesung + 3 ±(4% Ablesung + 10 0.1Ω 200 ÷ 1999Ω digit) digit) 1Ω 2.00 ÷...

  • Seite 20: Allgemeine Merkmale

    8.1.2. Allgemeine Merkmale Mechanische Merkmale Abmessungen: 240(L) x 100(B) x 45(H) mm Gewicht (incl. Batterien): ca. 630g Spannungsversorgung Batterietyp: 4 Batterien 1.5V AA R6 MN1500 Anzeige für niedrigen Batterie-Ladezustand: Das Symbol für niedrigen Batterie- Ladezustand wird angezeigt, wenn die von den Batterien gelieferte Spannung zu niedrig ist Batterielebensdauer: ca.

  • Seite 21: Service

    9. SERVICE 9.1. GARANTIEBEDINGUNGEN Dieses Gerät verfügt über eine Garantie gegen Material- oder Herstellungsfehler gemäß den allgemeinen Verkaufsbedingungen. Während der Garantiezeit behält sich der Hersteller das Recht vor, das Gerät entweder zu reparieren oder zu ersetzen. Sollten Sie das Gerät aus irgendwelchen Gründen zur Reparatur oder zwecks Austausch zurücksenden, sprechen Sie dies bitte zuvor mit Ihrem lokalen Händler ab.
