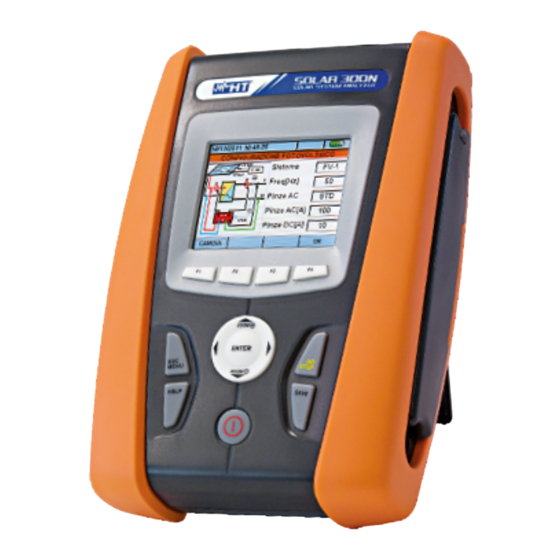

Verwandte Anleitungen für HT Instruments SOLAR300N

Inhaltszusammenfassung für HT Instruments SOLAR300N

  • Seite 1 Bereitgestellt durch: Telefon: 04106/2300 RONIC RONIC RONIC RONIC Fax: 04106/2605 VDE PRÜFGERÄTE Messtechnik Messtechnik Email: sales@ronic.de e. K. e. K. Roland Haase URL: www.ronic.de Im Roseneck 1 USt-IdNr.: DE248847476 25474 Hasloh HR:A2943 Irrtum und Änderungen vorbehalten! Betriebsanleitung SOLAR300N                  DE Vers.2.06 11‐2011 ...
  • Seite 2 SOLAR300N - 2 -...

  • Seite 3: Inhaltsverzeichnis

    SOLAR300N VORSICHTSMASSNAHMEN UND SICHERHEIT ............8 1.1. Allgemeines........................8 1.2. Vor dem ersten Einsatz....................9 1.3. Im Gebrauch ........................10 1.4. Nach Gebrauch ......................10 ALLGEMEINE BESCHREIBUNG................11 2.1. Einleitung ........................11 2.2. Funktionen ........................11 2.3. Ansicht des Anfangsbildschirms ..................12 VORBEREITUNG DES GERÄTS ................13 3.1. Erst-Überprüfung......................13 3.2. Geräte-Stromversorgung ....................13 3.3.
  • Seite 4 SOLAR300N 5.2.7. Bildschirmdarstellungen von Vektordiagrammen............47 5.3. AnalysE-Einstellungen (Analyzer Settings)..............52 5.3.1. Bildschirmdarstellung der Analyse-Konfiguration............53 5.3.1.1. Einstellung der Netzfrequenz ..................55 5.3.1.2. Einstellung des Zangenmesswandlertyps ..............55 5.3.1.3. Einstellung des Messbereichs der Zangenmesswandler...........56 5.3.1.4. Einstellung des Übersetzungsverhältnis des Spannungswandlers......56 5.3.2. Prametereinstellungen PV Systeme ................57 5.3.2.1...
  • Seite 5 SOLAR300N 5.4.2.9. Spannungsanomalien (Voltage anomalies) ...............85 5.4.2.10. Einschaltstrom (Inrush current) .................86 5.4.2.11. Flicker........................87 5.4.2.12. Unsymmetrie ( Unbalance) Vektordiagramm.............89 5.4.2.13. Transienten .......................89 5.4.2.14. Vordefinierte Konfigurationen ..................90 5.5. PHOTOVOLTAIK System Messung Durchführen............98 5.5.1. Während der Aufzeichung..................101 5.5.2. Messung beenden....................102 5.6. Start einer Aufzeichnung....................103 5.6.1.
  • Seite 6 10.4.2. Grenzwerte für Oberschwingungsspannungen............190 10.4.3. Herkunft der Oberschwingungen ................190 10.4.4. Konsequenz aus dem Vorhandensein von Harmonischen ........191 10.5. Einschaltströme ....................192 10.6. Flicker (nur PQA824 und SOLAR300N ..............194 10.7. Unsymmetrie der Versorgungsspannung .............195 10.8. Schnelle Spannungstransienten (spikes) .............196 10.9.
  • Seite 7 SOLAR300N 10.10. MESSINTERVALL....................202 10.10.1.Integrations-Intervall....................202 10.10.2.Berechnung von Leistungsfaktoren................202 11. KUNDENDIENST UND GARANTIE ............... 203 11.1. Garantie ........................203 11.2. Service........................203 - 7 -...

  • Seite 8: Vorsichtsmassnahmen Und Sicherheit

    1. VORSICHTSMASSNAHMEN UND SICHERHEIT 1.1. ALLGEMEINES Das vorliegende Messgerät SOLAR300N wurde in Anlehnung an die Norm EN 61010 (VDE 0411) „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“ entwickelt. Zu Ihrer eigenen Sicherheit und der des Messgerätes befolgen Sie bitte die in dieser An- leitung beschriebenen Abläufe, und lesen Sie mit äußerster Aufmerksamkeit die mit...

  • Seite 9: Vor Dem Ersten Einsatz

    SOLAR300N 1.2. VOR DEM ERSTEN EINSATZ  Dieses Instrument ist zum Gebrauch in Umgebungen mit Verschmutzungsklasse 2 geeignet.  Es kann für Spannungs- und Strommessungen in Anlagen der Überspannungs- kategorie CAT IV 600V AC Außenleiter gegen Erde und 1000V zwischen den Außenleitern in bis zu 2000 Meter Höhe ü.

  • Seite 10: Im Gebrauch

    SOLAR300N 1.3. IM GEBRAUCH Bitte lesen Sie sorgfältig: VORSICHT Wenn Sie sich nicht an die vorgeschrieben Anweisungen halten, können das Instrument und / oder seine Bestandteile beschädigt oder Ihre Sicherheit gefährdet werden.  Wenn das Instrument mit der zu prüfenden Anlage verbunden ist, berühren Sie keine offenen oder blanken Anschlüsse.

  • Seite 11: Allgemeine Beschreibung

    2. ALLGEMEINE BESCHREIBUNG 2.1. EINLEITUNG Das SOLAR300N ermöglicht einen völlig neuen Zugang zur Welt der Messungen an Photovoltaik-Anlagen bezüglich des Wirkungsgrades sowie detaillierte Netz- und Leistungsanalysen an elektrischen 1- und 3-phaisgen Systemen. Die computergestützten modernen Instrumente, zusammen mit der Windows CE- Technologie, bieten eine einfache und äußerst rasche Analyse großer Datenmengen, die...

  • Seite 12: Ansicht Des Anfangsbildschirms

    SOLAR300N 2.3. ANSICHT DES ANFANGSBILDSCHIRMS Wenn das Messgerät durch Drücken der ON / OFF-Taste eingeschaltet wird, erscheint auf dem Display einige Sekunden lang die unten wiedergegebene Darstellung: SOLAR300N Sn:11090514 Ver:1.27 Calibration date: 10/10/2011 Außer dem Modellcode und dem Namen des Herstellers sehen Sie dort: ...

  • Seite 13: Vorbereitung Des Geräts

    Beleuchtung automatisch, sofern die externe Netzversorgung nicht angeschlossen ist. Der externe Datenlogger SOLAR 02 wird durch 4x AAA 1,5V Batterien versorgt. 3.3. KALIBRIERUNG Das SOLAR300N ist ab Werk kalibriert und wird mit einem Kalibrierzertifikat ausgeliefert, welches für 1 Jahr ab Kaufdatum bzw. Einsatz gültig ist. 3.4. LAGERUNG Um nach einer längeren Lagerungszeit in rauer Umgebung genaue Messungen zu...

  • Seite 14: Betrieb Des Gerätes

    SOLAR300N 4. BETRIEB DES GERÄTES 4.1. GERÄTEBESCHREIBUNG Legende: Spannung und Stromeingänge TFT-Display mit Touchscreen Tasten F1 bis F4 Pfeiltasten und ENTER-Taste GO / STOP -Taste SAVE-Taste ON / OFF-Taste Eingang für das Steckernetzteil HELP-Taste ZOOM in ESC-Taste ENTER GO .

  • Seite 15: Beschreibung Der Tasten

    SOLAR300N 4.2. BESCHREIBUNG DER TASTEN Die folgenden Tasten stehen zur Verfügung:  Taste ON / OFF: Drücken Sie diese Taste, um das Messgerät einzuschalten. Drücken Sie die Taste und halten Sie sie einige Sekunden lang gedrückt, um das Gerät auszuschalten.

  • Seite 16: Beschreibung Des Displays

    SOLAR300N 4.3. BESCHREIBUNG DES DISPLAYS Das Display ist ein graphischer TFT-Farbbildschirm, Größe 73mmx57mm (VGA 320x240 pxl) mit „Touchscreen”. Dies ermöglicht unter Einsatz des seitlich am Messgerät eingesetzten Eingabestiftes PT400 eine sehr einfache Bedienung. In der ersten Reihe des Displays zeigt das Messgerät Datum und Uhrzeit (date / hour, siehe Absatz 5.1.2 für die Einstellungen).

  • Seite 17: Hauptmenü

    SOLAR300N 5. HAUPTMENÜ Bei jedem Einschalten des Messgeräts erscheint auf dem Display die unten abgebildete Analysator-Konfiguration („Analyzer Configuration”), die sich auf die zuletzt analysierte Konfiguration bezieht (siehe Abb. 6): Abb. 6: Beispiel einer möglichen Bildschirmanzeige In dieser Situation kann man sich entscheiden, ob man durch Drücken der Taste F1 die aktuelle Konfiguration modifizieren will (oder „ÄNDERN”...

  • Seite 18: Allgemeine Einstellungen (General Settings)

    SOLAR300N  Analysator-Einstellungen (Analyzer Settings): Diese Option ermöglicht die Definition der einfachen und der erweiterten Konfigurationen hinsichtlich des Anschlusses des Messgerätes an die Anlage (siehe Absatz 5.3).  Messeinstellungen (Recording Settings): Die Option ermöglicht die Wahl der Para- meter für jede Messung und die Einsicht in die Informationen über die Akku- Betriebszeit des Messgerätes während des Messbetriebs (siehe Absatz 5.4).

  • Seite 19: Auswahl Der Sprache

    SOLAR300N 12 / 09 / 2008 – 16:55:10 GENERAL SETTINGS Language ENGLISH Brightness Password Sound Auto power off Memory type INTERNAL DATE MOD(+) MOD(-) Abb. 9: Bildschirmdarstellung der allgemeinen Einstellungen 5.1.1. Auswahl der Sprache Bewegen Sie den Cursor mit den Pfeiltasten auf das durch den blauen Hintergrund gekennzeichnete Feld „Sprache”...

  • Seite 20: Regelung Der Display-Helligkeit

    SOLAR300N (Europäisch EU oder Amerikanisch US): DD:MM:YY Option EU MM:DD:YY Option US Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie auf MOD(+) oder MOD(-)), um zwischen den beiden möglichen Formatierungen für die Uhrzeit zu wählen (24 Stunden oder 12 Stunden):...
  • Seite 21 SOLAR300N 12 / 09 / 2008 – 16:55:10 GENERAL SETTINGS Language ENGLISH Brightness Password Sound Auto power off Memory type INTERNAL DATE MOD(+) MOD(-) Abb. 12: Bildschirmdarstellung des Passwortes Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie auf MOD(+) oder MOD(-)), um das Passwort zu aktivieren („YES”) oder es zu deaktivieren („NO”).

  • Seite 22: Einstellung Des Tastentons

    SOLAR300N Parameter bleibt auch erhalten, wenn das Gerät ausgeschaltet wird. Drücken Sie die ESC-Taste (oder das Symbol ), um die Bildschirmdarstellung zu verlassen, ohne Änderungen zu speichern. 5.1.5. Einstellung des Tastentons Das Messgerät ermöglicht die Aktivierung eines Tastentons für jeden Tastendruck der vorderen Tastatur.

  • Seite 23: Einstellung Des Speichertyps

    SOLAR300N 12 / 09 / 2008 – 16:55:10 GENERAL SETTINGS Language ENGLISH Brightness Password Sound Auto power off Memory type INTERNAL DATE MOD(+) MOD(-) Abb. 15: Bildschirmdarstellung automatische Abschaltung (Auto Power Off) Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie auf MOD(+) oder MOD(-)), um die automatische Stromabschaltung zu aktivieren („YES”) oder sie zu deaktivieren...

  • Seite 24: Touch Screen Kalibrieren

    SOLAR300N Drücken Sie die SAVE- oder die ENTER-Taste (oder das Symbol ), um die gewählte Option zu speichern, und bestätigen Sie diese durch „Ok”. Dieser gewählte Parameter bleibt auch erhalten, wenn das Gerät ausgeschaltet wird. Drücken Sie die ESC-Taste (oder das Symbol ), um die Bildschirmdarstellung zu verlassen, ohne Änderungen zu speichern.

  • Seite 25: Bildschirmdarstellung Pv System 1 Phase

    SOLAR300N 5.2.1. Bildschirmdarstellung PV System 1 Phase Legende der Parameter: Prp:  Effizienz (Performance Ratio)  DC Leistung am Inverter-Eingang dc  Wirkungsgrad DC der Solarmodule DC -> <- AC  DC Spannung am Inverter-Eingang  DC Strom am Inverter-Eingang PV ->...

  • Seite 26: Bildschirmdarstellung Bei Auswahl Pv System Mit Multi Mppt

    Das Instrument SOLAR 300N, eingesetzt zusammen mit dem SOLAR-02 und MPP300, erlaubt die Überprüfung von PV Systemen mit Multistring-Wechselrichter sowie 1-Phasen 2 oder 3-Phasen-Ausgang. (Voraussetzung: FW Version > = 1.27 beim SOLAR300N und FW Version > = 5.00 bei SOLAR02).

  • Seite 27: Multi-Mppt Bildschirmdarstellung Pv-System 3 Phasen

    SOLAR300N Durch Drücken der F4 (AC) Taste wird folgender Bildschirm angezeigt: Parameter: Vac1 Inverter Ausgang Phase-Neutral AC Spannung Iac1  Inverter Ausgang AC Phase Strom Pac1  Inverter Ausgang AC Leistung Abb. 19 c : Bildschirm AC Parameter bei MPPT- 1 Phasen- Photovoltaik System 5.2.3.2.
  • Seite 28 SOLAR300N Durch Drücken der F4 (AC) Taste wird folgender Bildschirm angezeigt: Parameter: Vacxy Inverter Ausgang Phase-x Phase-y AC Spannung Iacx  Inverter Ausgang Phase x AC Strom Pacx  Inverter Ausgang x AC Leistung x = 1,2,3, Phase der AC Seite Abb.

  • Seite 29: Bildschirmdarstellungen Der Gemessenen Echt-Effektivwerte

    SOLAR300N 5.2.4. Bildschirmdarstellungen der gemessenen Echt-Effektivwerte Im Untermenü „Echt-Effektivwerte” („Real time values”) zeigt das Messgerät (in Abhängigkeit von den ausgewählten Parametern) die Bildschirmdarstellung der ersten Seite der gemessenen Echt-Effektivwerte. Diese können sich entsprechend des im Messgerät gewählten Netzes nach Typ und Zahl unterscheiden, wie die nachfolgenden...
  • Seite 30 SOLAR300N Verzeichnis der Parameter: V1PE  Spannung L1 – PE V2PE  Spannung L2 – PE V3PE  Spannung L3 – PE  Spannung L1 – L2  Spannung L2 – L3  Spannung L3 – L1 12 / 09 / 2008 – 16:55:10 NEG% ...
  • Seite 31 SOLAR300N Verzeichnis der Parameter:  Spannung L1 – L2  Spannung L2 – L3  Spannung L3 – L1 NEG%  Anteil Gegensystem ZERO%  Anteil Nullsystem 12 / 09 / 2008 – 16:55:10  Bezeichnung der Drehfeldrichtung als: TOTALRMS VALUES – Page 1 / 5 ”123”...
  • Seite 32 SOLAR300N Verzeichnis der Parameter: 12 / 09 / 2008 – 16:55:10 Pact  Gesamte Wirkleistung TOTAL POWER VALUES – Page 2 / 6 Preact  Gesamte Blindleistung Papp  Gesamte Scheinleistung Pact  Gesamt-Leistungsfaktor Preact 0 Var Cosφ  Gesamter Grundschwingungs...
  • Seite 33 SOLAR300N Verzeichnis der Parameter: 12 / 09 / 2008 – 16:55:10  Spannung Außenleiter L1 –L2 WATTMETER12 – Page 3 / 5  Strom an Außenleiter L1 Pact12  Wirkleistung Leistungsmessgerät 12 0.0 V Preact12  Blindleistung Leistungsmessgerät 12 Papp12 ...
  • Seite 34 SOLAR300N Verzeichnis der Parameter: 12 / 09 / 2008 –16:55:10  Spannung Außenleiter L2 – L3 WATTMETER32 – Page 4 / 5  Strom auf Außenleiter L3 Pact32  Wirkleistung 32 0.0 V Preact32  Blindleistung 32 0.0 A Papp32 ...
  • Seite 35 SOLAR300N Verzeichnis der Parameter: 12 / 09 / 2009 – 16:55:10 Pst1’  Kurzzeit-Flickerhöhe nach 1 Minute FLICKER – Page 6 / 6  Kurzzeit-Flickerhöhe Pstmax  Maximale Kurzzeit-Flickerhöhe Pst1’  Langzeit-Flickerhöhe Pltmax  Maximale Langzeit-Flickerhöhe Pst max Recording Time ...
  • Seite 36 SOLAR300N Verzeichnis der Parameter: 12 / 09 / 2008 – 16:55:10 AVGV  Durchschnittswert Spannung AVERAGE RMS VALUE – Page 7 / 7 U1, U2, U3 AVGI  Durchschnittswert Strom I1, I2, I3 AVGV 0.0 V AVGPact  Durchschnittswert Wirkleistung...

  • Seite 37: Bildschirmdarstellung Der Oszilloskop-Funktion

    SOLAR300N 5.2.5. Bildschirmdarstellung der Oszilloskop-Funktion Ausgehend von jeder beliebigen Seite mit numerischen Werten, ist es möglich, Bildschirm- darstellungen der Schwingungen der Eingangssignale auszuwählen, indem man die Taste F2 drückt (oder im Display SCOPE berührt). Wenn man wiederholt die Taste F1 drückt, werden vom Messgerät die folgenden Bildschirmdarstellungen gezeigt:...
  • Seite 38 SOLAR300N  Gleichzeitige Darstellung der Stromkurven I1, I2, I3 und des Neutralleiterstroms IN (für Drehstrom-Vierleiter-Netze, nicht erhältlich für PQA400), mit ihren Echt-Effektiv- werten, wie sie in den folgenden Bildschirmdarstellungen gezeigt werden: 12 / 09 / 2008 – 16:55:10 SCOPE CURRENTS – Page 2 / 5 400.0A...
  • Seite 39 SOLAR300N 12 / 09 / 2008 – 16:55:10 SCOPE PHASE1 – Page 3 / 5 400.0V 382.4V 400.0A 201.5A PAGE ZOOM V Abb. 43: Darstellung der Spannungs- / Stromkurven auf L1 für Aron-Schaltungen  Schwingungen von Signalen auf Außenleiter L2, mit ihren Echt-Effektivwerten, wie sie in den folgenden Bildschirmdarstellungen gezeigt werden: 12 / 09 / 2008 –...
  • Seite 40 SOLAR300N  Schwingungen von Signalen auf Außenleiter L3 mit ihren Echt-Effektivwerten, wie sie in den folgenden Bildschirmdarstellungen gezeigt werden: 12 / 09 / 2008 – 16:55:10 SCOPE PHASE3 – Page 5 / 5 400.0V 228.5V 400.0A 297.7A PAGE ZOOM V Abb.

  • Seite 41: Bildschirmdarstellungen Der Oberschwingungsanalysen (Harm Analysis)

    SOLAR300N 5.2.6. Bildschirmdarstellungen der Oberschwingungsanalysen (HARM analysis) Ausgehend von jeder beliebigen Seite mit numerischen Werten, ist es möglich, zum Untermenü für numerische Werte von Oberschwingungen und zu Bildschirmdarstellungen für Histogramm-Grafiken für Eingangssignale von Spannung und Strom zu wechseln, indem man die Taste F2 drückt (oder im Display HARM berührt). Indem man wiederholt die Taste F1 drückt, werden vom Messgerät die folgenden Bildschirmdarstellungen...
  • Seite 42 SOLAR300N 12 / 09 / 2008 – 16:55:10 12 / 09 / 2008 – 16:55:10 PHASE1 HARM VOLTAGE – Pag 1 / 2 PHASE1 HARM VOLTAGE – Pag 1 / 2 h 01 h 01 100% 400.0V 100.0% 228.6V 6.5% 6.5%...
  • Seite 43 SOLAR300N 12 / 09 / 2008 – 16:55:10 12 / 09 / 2008 – 16:55:10 TOTAL HARM CURRENT – Page 1 / 4 TOTAL HARM CURRENT – Page 1 / 4 h 03 h 03 100% 200.0A 45.3% 90.6A 48.7% 97.4A...
  • Seite 44 SOLAR300N 12 / 09 / 2008 – 16:55:10 12 / 09 / 2008 – 16:55:10 VOLTAGE HARMONICS VOLTAGE HARMONICS Phase 3 Phase 3 h[%] Phase 1 Phase 2 Neutral h[V] Phase 1 Phase 2 Neutral Thd% Thd% 100.0 100.0 100.0 228.6...
  • Seite 45 SOLAR300N 12 / 09 / 2008 – 16:55:10 12 / 09 / 2008 – 16:55:10 CURRENT HARMONICS CURRENT HARMONICS h[%] Phase 3 h[A] Phase 3 Phase 1 Phase 2 Phase 1 Phase 2 Thd% Thd% 35.5 32.8 42.5 35.5 32.8 42.5...
  • Seite 46 SOLAR300N „abwärts”) (oder tippen Sie im Display auf „HARM PAG”), um die Bildschirmdarstellungen für andere Oberschwingungen bis zur 49. Ordnung zu zeigen.  Oberschwingungswerte der einzelnen Spannungen U1, U2, U3 und der Neutralleiter- spannung UN gegen PE sowie der einzelnen Ströme I1, I2, I3 und des Neutralleiter- stroms IN (für TN-S-Netze) mit Gesamt-Verzerrungsgehalts-Werten in Prozent...

  • Seite 47: Bildschirmdarstellungen Von Vektordiagrammen

    SOLAR300N 5.2.7. Bildschirmdarstellungen von Vektordiagrammen Ausgehend von jeder beliebigen Seite mit numerischen Werten lassen sich die Bildschirm- darstellungen der Vektordiagramme von Spannungen und Strömen auswählen, indem man die Taste F4 drückt (oder im Display „VECTORS” berührt). Diese Funktion dient zur Anzeige und Analyse der Phasenwinkel zwischen den drei Spannungen U1, U2 und U3 und den Strömen I1, I2 und I3 mit numerischen Angaben und graphischen Darstellungen,...
  • Seite 48 SOLAR300N 12 / 09 / 2008 – 16:55:10 PHASE1 DIAGRAM – Page 1 / 6 V1^ I1 60.0° PAGE Abb. 64: Summen-Vektordiagramm für einphasige Netze  Das Vektordiagramm einphasiger Spannungen hängt vom Typ der ausgewählten Netze ab, wie in den folgenden Bildschirmdarstellungen gezeigt wird: 12 / 09 / 2008 –...
  • Seite 49 SOLAR300N  Das Vektordiagramm von Strömen für Vierleiter-Netze, Dreileiter-Netze und Aron- Schaltungen, wie im Folgenden dargestellt: 12 / 09 / 2008 – 16:55:10 CURRENTS DIAGRAM – Page 3 / 6 120.0° 120.0° I3^ I1 120.0° PAGE Abb. 67: Vektordiagramm der Ströme für Vierleiter-Netze, Dreileiter-Netze und Aron- Schaltungen ...
  • Seite 50 SOLAR300N 12 / 09 / 2008 – 16:55:10 PHASE3 DIAGRAM – Page 6 / 6 60.0° PAGE Abb. 70: Vektordiagramm Spannung-Strom von Außenleiter L3 für Vierleiter-Netze 12 / 09 / 2008 – 16:55:10 PHASE1 DIAGRAM – Page 4 / 6 V12^ 60.0°...
  • Seite 51 SOLAR300N 12 / 09 / 2008 – 16:55:10 PHASE3 DIAGRAM – Page 6 / 6 V31^ 60.0° PAGE Abb. 73: Vektordiagramm Spannung-Strom von Außenleiter L3 für Dreileiter-Netze und Aron-Schaltungen Drücken Sie die Taste ESC (oder tippen Sie auf das Symbol...

  • Seite 52: Analyse-Einstellungen (Analyzer Settings)

    SOLAR300N 5.3. ANALYSE-EINSTELLUNGEN (ANALYZER SETTINGS) 12 / 09 / 2008 – 16:55:10 HAUPT MENU Analyse Einstellung Abb. 74: HAUPTMENÜ-Darstellung – Analyse-Einstellungen In diesem Untermenü ermöglicht das Messgerät die Auswahl Grundlegender und er- weiterter Einstellungen bezüglich der Netzform der zu prüfenden Anlage.

  • Seite 53: Bildschirmdarstellung Der Analyse-Konfiguration

    SOLAR300N 5.3.1. Bildschirmdarstellung der Analyse-Konfiguration Im Untermenü „Analyse-Konfiguration” zeigt die Bildschirmdarstellung des Messgeräts eine vom letzten Betrieb abhängige Auswahl der Netzform an:  1-phasige Photovoltaik Anlage PV-1  3 phasige Photovoltaik Anlage PV-3  Single-/Multi-MPPT PV System – 1-Phase AC (mit optionalem MPP300) MPP-1 ...
  • Seite 54 SOLAR300N 12 / 09 / 2008 – 16:55:10 ANALYZER CONFIGURATION 4WIRE System Freq [Hz] FLEX Clamp Type 3000 Clamp FS [A] VT Ratio ADVANCED MOD(+) MOD(-) Abb. 77: Bildschirmdarstellung der Analysator-Konfiguration für Vierleiter-Netze 12 / 09 / 2008 – 16:55:10...

  • Seite 55: Einstellung Der Netzfrequenz

    SOLAR300N In Abhängigkeit vom Netz wird die Verbindung der Eingangssignale mit dem Messgerät in dem kleinen synoptischen Schema eines Schaltkreises gezeigt. Zur Auswahl des Netzes führen Sie die folgenden Schritte durch: Bewegen Sie den Cursor mit Hilfe der Pfeiltasten auf das durch einen blauen Hinter- grund markierte Feld „System”.

  • Seite 56: Einstellung Des Messbereichs Der Zangenmesswandler

    SOLAR300N 5.3.1.3. Einstellung des Messbereichs der Zangenmesswandler Der Wert dieses Parameters muss immer dem Übersetzungs-Verhältnis der zur Strommessung eingesetzten Zangenmesswandler entsprechen. Falls Mehrbereichs- Stromzangen verwendet werden, muss der Wert dieses Parameters gleich dem an den Zangen gewählten Bereich sein (immer auf 1V Ausgangssignal bezogen).

  • Seite 57: Prametereinstellungen Pv Systeme

    SOLAR300N 5.3.2. Prametereinstellungen PV Systeme Drücken Sie die F1 Taste oder tippen Sie im Display auf „PARAM“, zeigt das Messgerät die folgende Bildschirmdarstellung: Abb. 81: Bildschirmdarstellung Einstellungen (PV System) In dem oben dargestellten Bildschirm lassen sich die charakteristischen Parameter des zu messenden PV System einstellen.
  • Seite 58 SOLAR300N Zu 1 und 2: Die Berechnung des Wirkungsgrades (nur DC-Seite) erfolgt durch die einfache Beziehung: Pmess x 1000W/m²  Pnenn x Irr Wobei Irr die mit dem Pyranometer oder der Referenzzelle gemessene Einstrahlung in W/m² darstellt. Es wird hier also nicht der Einfluss der Temperatur auf die Nennleistung der Solarmodule und entsprechend des Wirkungsgrades berücksichtigt.

  • Seite 59: Berechnungsgrundlage Für Den Gesamtwirkungsgrad Prp Auswählen

    SOLAR300N 5.3.2.2 Berechnungsgrundlage für den Gesamtwirkungsgrad PRp auswählen Durch Drücken der F1 Taste oder des Buttons KORREK. im Bildschirmmenue von Abb.81. kann Berechungsgrundlage für DC-Wirkungsgrad Gesamtwirkungsgrad PRp (Performance Ratio Power) hinterlegt werden (siehe auch 5.3.2.1.) Die folgenden 3 Auswahlmöglichkeiten für den Korrekturfaktor stehen zur Verfügung: - T.mod.:...

  • Seite 60: Einstellung (Detail) - Pv System

    SOLAR01, SOLAR02 oder den externen MPP300 Adapter als auch das Ausgangsignal des verwendeten Pyranometers / bzw. der Referenzzelle entsprechend anzupassen an das SOLAR300N. Bei Auswahl SOLAR-02 oder MPP300 wird das Feld Pyranometer automatisch deaktiviert, da diese Einstellung am Solar-02 selbst durchgeführt werden muss.

  • Seite 61: Korrekturfaktor Für Die Dc Stromzange Einstellen (K Clamp Dc)

    ACHTUNG Sollte Ihre HT4004 DC Stromzange keinen K Wert aufweisen, so hinterlegen Sie bitte als Parameter den Wert 1.000 im SOLAR300N. 1. Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie alternativ auf MOD(+) oder MOD(-)), um den gewünschten Wert von im Bereich von 0.950 1.050 zu wählen 2.

  • Seite 62: Bildschirmdarstellung Der Erweiterten Einstellungen (Advanced Settings)

    SOLAR300N 5.3.4. Bildschirmdarstellung der erweiterten Einstellungen (Advanced Settings) Wenn in einem beliebigen Feld des Untermenüs „Analysator-Konfiguration” die Taste F2 gedrückt wird (oder im Display „ADVANCED”( Detail) getippt wird), zeigt das Messgerät die folgende Bildschirmdarstellung (nicht bei PV Systemen): 12 / 09 / 2008 – 16:55:10...

  • Seite 63: Option Oberschwingungstyp

    SOLAR300N 5.3.4.2. Option Oberschwingungstyp Diese Option ermöglicht die Auswahl des Oberschwingungstyps, der sich im Untermenü „Echtzeit” („Real Time Values”) anzeigen lässt. Bewegen Sie den Cursor mit Hilfe der Pfeiltasten auf das durch einen blauen Hintergrund markierte Feld „Harm.typ”. Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie alternativ auf MOD(+) oder MOD(-)), um eine der folgenden Optionen auszuwählen:...

  • Seite 64: Option Zoom Bezüglich Der Oberschwingung 1. Ordnung (Grundschwingung)

    SOLAR300N 5.3.4.4. Option Zoom bezüglich Oberschwingung Ordnung (Grund- schwingung) Diese Option ermöglicht die Auswahl einer Grafik der Oberschwingung mit Zoom bezüg- lich der Oberschwingung 1. Ordnung (Grundschwingung) oder mit Zoom bezüglich der Oberschwingung mit dem höchsten Wert im Untermenü „Echtzeit” („Real Time Values”).

  • Seite 65: Einstellungen Aufzeichnung Von Messwerten

    SOLAR300N 5.4. EINSTELLUNGEN AUFZEICHNUNG VON MESSWERTEN 12 / 09 / 2008 – 16:55:10 HAUPT MENU Aufzeichnung Einstellungen Abb. 85: HAUPTMENÜ-Darstellung In diesem Untermenü ermöglicht das Messgerät die Definition jeder Einzelheit zum Beginn und zum Ende von Aufzeichnungen sowie die Auswahl von Parametern für die Aufzeichnungen und die Art der durchzuführenden Analysen.

  • Seite 66: Kommentar Eingeben

    SOLAR300N Die untere Zeile des Displays beinhaltet die folgenden, auf die Tasten F1, F2, F3 und F4 bezogenen Funktionen:  CMP / EXP: öffnet / schließt die Untermenüs.  PREDEF: öffnet das im Messgerät voreingestellte Untermenü „Konfiguration” (siehe Absatz 5.4.2.10).

  • Seite 67: Beschreibung

    SOLAR300N Tasten Beschreibung Standard-Kleinbuchstaben-Tastatur Eingabe eigener a, b,c,…z Kommentare bis zu 25 Zeichen Die Großbuchstaben-Tastatur AZ wird gezeigt Die Tastatur für die Ziffern 09 sowie die Symbole für mathematische Operationen (+,-,*, / ,.,=) wird gezeigt. Die Tastatur für Sonderzeichen wird gezeigt. Wenn die Taste „abc”...

  • Seite 68: Allgemeine Parameter

    SOLAR300N 5.4.1.5. Allgemeine Parameter Diese Option ermöglicht die Auswahl von Netzparametern für die Messung. Diese Ebene beinhaltet mehrere Untermenüs der von der zu prüfenden Netzform abhängigen, de- taillierten Auswahl (siehe Absatz 5.3.1). Abhängig von der getroffenen Auswahl kann das Messgerät Bildschirmdarstellungen ver- schiedener Zustände anzeigen:...

  • Seite 69: Allgemeine Parameter (General Parameters): Beschreibung Der Untermenüs

    SOLAR300N 5.4.1.6. Allgemeine Parameter (General Parameters): Beschreibung der Untermenüs Drücken Sie zur Erweiterung oder Verkürzung der Untermenüs die Taste F1 (oder tippen Sie im Display auf CLP / EXP). Die Parameter in den Untermenüs hängen strikt von der Art des gewählten Netzes ab (siehe Absatz 5.3.1). Es folgen Darstellungen der ver- schiedenen möglichen Situationen:...

  • Seite 70: Solar-01 / Solar 02

    SOLAR300N Abb. 91: General Parameters: Untermenü – 3-phasiges PV Netz Die nachfolgend aufgeführten Parameter können für Messungen in 3-phasigen PV Netzen gewählt werden: Parameter Beschreibung Frequenz Frequenz an Phase 1,2 und 3 AC Spannungen Spannungen L1-L2, L2-L3, L3-L1 nach Wechselrichter...

  • Seite 71: Voreinstellungen

    SOLAR300N 5.4.1.8. Voreinstellungen Zur Vereinfachung des Messbeginns bietet das Messgerät vordefinierte Konfigurationen, die typische Situationen in Elektroinstallationen beschreiben, außerdem eine die Werkseinstellung festlegende Standard-Konfiguration („Default”). Messgerät ermöglicht es ebenfalls, bis zu 14 freie Konfiguration zu definieren, die vom Benutzer jederzeit an den Einzelfall angepasst, gespeichert und wieder aufgerufen werden können.
  • Seite 72 SOLAR300N Im Beispiel in Abb. 93 wurde die typische Benutzer-definierte Konfiguration gezeigt, ge- nannt „Müller BASLAT AG”. Diese lässt sich laden, indem man die Tasten SAVE oder ENTER drückt (oder auf das Symbol tippt). Diese Konfiguration kann jederzeit entfernt werden, indem man Taste F2 drückt (oder im Display REM berührt). Das Messgerät zeigt die Warnmeldung „Delete selected configuration?”...

  • Seite 73: Generelle Einstellungen Bei Verwendung Des Mpp300 (Optional)

    SOLAR300N 5.4.1.9. Generelle Einstellungen bei Verwendung des MPP300 (optional) Nachdem das MPP300 als externer Adapter (remote Unit) ausgewählt wurde, zeigt der Bildschirm des SOLAR300N den folgenden Auswahlbaum an: diesem Bildschirmfenster kann Auswahl „Kommentar“ Integrationsperiode vom Anwender eingestellt werden. Die zu messenden Parameter sind hier voreingestellt (siehe nachfolgeende Tabelle) und abhängig von der vorab...

  • Seite 74: Bildschirmdarstellung Aufzeichnungs-Einstellungen (Ohne Pv Systeme)

    SOLAR300N 5.4.2. Bildschirmdarstellung Aufzeichnungs-Einstellungen (ohne PV Systeme) Diese Darstellung ist zur Erzielung größtmöglicher Detailtreue der gewünschten Optionen als typische Windows-Baumstruktur mit mehreren Haupt- und Unterebenen ausgelegt Nach Wahl des Symbols „Recording settings” wird die folgende Bildschirmdarstellung gezeigt: 12 / 09 / 2008 16:55:10 RECORDING SETTINGS ...

  • Seite 75: Kommentare

    SOLAR300N 5.4.2.1. Kommentare Diese Option ermöglicht im Display das Einfügen einer kurzen Kommentarzeile, die auch in dem vom Messgerät auf den PC herunter geladenen Bericht erscheint. Diesen Kommentartext können Sie sowohl durch die Standard-TopView-Software erstellen (für Informationen sehen Sie bitte in der Online-Softwarehilfe nach) als auch durch die virtuelle Tastatur auf dem Messgerät, die durch Drücken der Taste F4 (oder durch Berühren von...

  • Seite 76: Start Und Stopp

    SOLAR300N 5.4.2.3. Start und Stopp Diese Funktionen ermöglichen die Festlegung der Methode, mit der die Messung mit dem Messgerät aktiviert und deaktiviert wird (siehe Absatz 5.6). Folgende Optionen sind möglich: Manu: Jede Messung wird im MANUELLEN Modus durch Drucken der Taste GO / STOP aktiviert / deaktiviert.

  • Seite 77: Allgemeine Parameter (General Parameters)

    SOLAR300N 5.4.2.6. Allgemeine Parameter (General Parameters) Diese Option ermöglicht die Auswahl von Netzparametern für die Messung. Diese Ebene beinhaltet mehrere Untermenüs der von der zu prüfenden Netzform abhängigen, de- taillierten Auswahl (siehe Absatz 5.3.1). Abhängig von der getroffenen Auswahl kann das Messgerät Bildschirmdarstellungen ver- schiedener Fehler anzeigen.
  • Seite 78 SOLAR300N ACHTUNG Wenn die Markierung im Kontrollkästchen „General Parameters” aktiviert ist, werden automatisch die wichtigsten elektrischen Parameter gewählt, deren Anzahl von dem gewählten Netz abhängt (Spannungen, Ströme, Frequenz, Leistungsfaktor, Wirkleistungen, Blindleistungen, Scheinleistungen, Wirkenergie, Blindenergie, Scheinenergie). Wird die Markierung für „General Parameters” nicht aktiviert, werden die oben genannten Parameter automatisch nicht ausgewählt.

  • Seite 79: Allgemeine Parameter (General Parameters): Beschreibung Der Untermenüs

    SOLAR300N 5.4.2.7. Allgemeine Parameter (General Parameters): Beschreibung der Untermenüs Drücken Sie zur Erweiterung oder Verkürzung der Untermenüs die Taste F1 (oder tippen Sie im Display auf CLP / EXP). Die Parameter in den Untermenüs hängen strikt von der Art des gewählten Netzes ab (siehe Absatz 5.3.1). Es folgen Darstellungen der ver- schiedenen möglichen Situationen:...
  • Seite 80 SOLAR300N 12 / 09 / 2008 16:55:10 RECORDING SETTINGS   General Parameters  Frequency -  Voltages  Phase1-Neutral  Phase2-Neutral  Phase3-Neutral  32 / 250 Parameters – Autonomy: 27d 6h CLP / EXP PREDEF. MODIFY Abb. 100: General Parameters: Untermenü – Drehstrom-Vierleiter-Netz Die im Folgenden aufgeführten Parameter können für Messungen in Drehstrom-Vierleiter-...
  • Seite 81 SOLAR300N 12 / 09 / 2008 – 16:55:10 RECORDING SETTINGS   General Parameters  Frequency -  Voltages  Phase1-PE  Phase2-PE  Phase3-PE  30 / 251 Parameters – Autonomy: 28d 13h CLP / EXP PREDEF. MODIFY Abb. 101: General Parameters. Untermenü – Drehstrom-Dreileiter- Netz Die im Folgenden aufgeführten Parameter können für Messungen in Drehstrom-Vierleiter-...

  • Seite 82: Oberschwingungen: Beschreibung Der Untermenüs

    SOLAR300N 12 / 09 / 2008 – 16:55:10 RECORDING SETTINGS  General Parameters  Frequency -  Voltages  Phase1-Phase2  Phase2-Phase3  Phase3-Phase1  22 / 251 Parameters – Autonomy: 38d 16h CLP / EXP PREDEF. MODIFY Abb. 102: Untermenü – Dreileiter-Aron-Schaltung ( Dreieck) Die im Folgenden aufgeführten Parameter können für Messungen in Dreileiter-Aron-...
  • Seite 83 SOLAR300N 12 / 09 / 2008 – 16:55:10 RECORDING SETTINGS  Harmonics Voltages   THD  DC +  Odd +  Even  162 / 251 Parameters – Autonomy: 19d 0h CLP / EXP PREDEF. MODIFY Abb. 103: Oberschwingungen: Untermenüs: Ursprüngliche Parameterwahl Auf der Ebene Harmonics (Oberschwingungen) gibt es ein weiteres Untermenü, das eine...
  • Seite 84 SOLAR300N Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol ), um jede einzelne Aus- wahl zu speichern, und bestätigen Sie diese durch „Ok”. Am Ende der Operation zeigt das Messgerät den Hauptbildschirm von Abb. 85. Drücken Sie die Taste ESC (oder das Symbol ), um das Programm ohne Speichern zu verlassen und zu den vorherigen Bildschirmdarstellungen zurückzukehren.

  • Seite 85: Spannungsanomalien (Voltage Anomalies)

    SOLAR300N 5.4.2.9. Spannungsanomalien (Voltage anomalies) Diese Option ermöglicht die Einstellung der Kontrollparameter auf die Messung von Spannungsanomalien (Spannungseinbrüche, Überspannungen, Versorgungsunter- brechungen – siehe Absatz 10.1). Diese Messung ist vollkommen unabhängig von periodischen Analysen (gesteuert durch das Integrations-Intervall). Das Messgerät zeigt die folgende Bildschirmdarstellung: 12 / 09 / 2008 –...

  • Seite 86: Einschaltstrom (Inrush Current)

    SOLAR300N  Bewegen Sie den Cursor mit den Pfeiltasten auf das durch einen blauen Hintergrund gekennzeichnete Feld „Voltage Anom.”.  Bewegen Sie die Pfeiltasten aufwärts oder drücken Sie die Tasten F3 oder F4, (oder tippen Sie alternativ zum Einstellen der entsprechenden Werte im Display auf MOD(+) oder MOD(-)).

  • Seite 87: Flicker

    SOLAR300N gestellten Schwellenwert liegt) oder der var-Modus (das Ereignis wird erfasst, wenn die Differenz zwischen zwei unmittelbaren Werten in einer Halbschwingung den ein- gestellten Schwellenwert überschreitet). 12 / 09 / 2007 – 16:55:10 RECORDING SETTINGS  +  General Parameters Harmonics Voltage Anom.: 230V 6%-10%...
  • Seite 88 SOLAR300N 12 / 01 / 2010 – 16:55:10 RECORDING SETTINGS  General Parameters Harmonics Voltage Anom.: 230V 6%-30% Inrush current: 30A 1s fix Flicker  Unbalance  100 / 251 Parameters – Autonomy: 21d 0h CLP / EXP PREDEF. MODIFY Abb.

  • Seite 89: Unsymmetrie ( Unbalance) Vektordiagramm

    SOLAR300N 12 / 09 / 2007– 16:55:10 RECORDING SETTINGS +  General Parameters Harmonics Voltage Anom.: 230V 6%-30% Inrush current: 30A 1s fix Flicker  Unbalance  Error: wrong period for flicker CLP / EXP PREDEF. MODIFY Abb. 113: Darstellung Flicker – falsches Integrations-Intervall für Flicker Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol...

  • Seite 90: Vordefinierte Konfigurationen

    SOLAR300N  Der Schwellwert der Spannung zur Erkennung und Messung des Spannungs- transienten durch das Messgerät. Dieser Wert ist wählbar von 100V bis 5000V. 2007 – 16:55:10 RECORDING SETTINGS  Harmonics Voltage Anom.: 230V 6%-10% Inrush current: 30A 1s fix...
  • Seite 91 SOLAR300N Drücken Sie in einem beliebigen Bildschirm von „Recording Settings” die Taste F2 (oder tippen Sie im Display auf PREDEF.). Das Messgerät zeigt die folgende Bildschirmdar- stellung: 12 / 09 / 2008 – 16:55:10 PREDEFINED CONFIGURATIONS Typical Configuration DEFAULT VOLTAGE ANOMALIES HARMONICS POWER &...
  • Seite 92 SOLAR300N Beachten Sie, dass die 5 vordefinierten Konfigurationen und die DEFAULT-Konfiguration (Standard-Konfiguration) vom Benutzer nicht entfernt werden können. Drücken Sie die Taste ESC (oder tippen Sie auf das Symbol ), um die Konfiguration , ohne Speichern der Änderungen zu verlassen. Im Folgenden werden die für jede vordefinierte Konfiguration gewählten Parameter aufgeführt:...

  • Seite 93: Tafel 12: Ausgewählte Parameter Der Konfiguration Voltage Anomalies (Spannungsanomalien)

    SOLAR300N VOLTAGE ANOMALIES (Spannungsanomalien) HAUPTMENÜ PARAMETER EINSTELLUNGEN NETZ System Freq[Hz] Analysator-Einstellungen Clamp Type FS Clamp[A] VT Ratio Nicht modifiziert Jedes Netz Zoom Graphics Harm. Type Analysator-Einstellungen Harm. Values – Erweitert Zoom 1 Harm. Average Values Comments VOLTAGE ANOMALIES Start Nicht modifiziert...
  • Seite 94 SOLAR300N HARMONICS (Oberschwingungen) HAUPTMENÜ PARAMETER EINSTELLUNGEN NETZ System Freq[Hz] Analysator-Einstellungen Clamp Type FS Clamp[A] VT Ratio Nicht modifiziert Jedes Netz Zoom Graphics Harm. Type Analysator-Einstellungen – Harm. Values Erweitert Zoom 1st Harm. Average Values Comments HARMONICS Start Nicht modifiziert Jedes Netz...
  • Seite 95 230V Single, 4-wire Ref. Voltage anomalies 400V 3-wire, ARON Up threshold anomalies Low threshold anomalies -10% Each system Inrush current ON (10A, 1s, var) Flicker Not available Single phase Unbalance 3/4-wire, ARON Spike (only SOLAR300N) Each system - 95 -...
  • Seite 96 SOLAR300N POWER & ENERGY (Leistung & Arbeit) HAUPTMENÜ PARAMETER EINSTELLUNGEN NETZ System Freq[Hz] Analysator- Clamp Type Einstellungen FS Clamp[A] VT Ratio Nicht modifiziert Jedes Netz Zoom Graphics Analysator- Harm. Type Einstellungen Harm. Values – Erweitert Zoom 1st Harm. Average Values Comments POWER &...
  • Seite 97 SOLAR300N DEFAULT CONFIGURATION (Standard-Konfiguration) HAUPTMENÜ PARAMETER EINSTELLUNGEN System Vierleiter Freq[Hz] Analysator- Clamp Type FLEX Einstellungen FS Clamp[A] 3000 VT Ratio Zoom Graphics AUTO Harm. Type Analysator- Einstellungen – Harm. Values ABSOLUTES Erweitert Zoom 1st Harm. Average Values Comments DEFAULT Start...

  • Seite 98: Photovoltaik System Messung Durchführen

    MENUE  Messwerte anzeigen. Bei Aufruf dieses Bildschirms, werden die aktuellen Messwerte angezeigt in Echtzeit.. Sofern das SOLAR 02 mit dem SOLAR300N über das USB Kabel verbunden ist, werden auch die Messwerte hinsichtlich der Temperaturen und der Globalstrahlung angezeigt. Legende der Parameter: - Effizienz der gesamten PV Anlage ...
  • Seite 99 HT4004 bevor Sie die Stromzange um den Leiter prüfen Sie unbedingt den 0- legen stellen sicher, dass Abgleich der DC Stromzange Stromanzeige im Display des SOLAR300N 0.0 A anzeigt. minimale einstellbare Grenzwert für Einstrahlung beträgt 600W/m² da die interne FW vom Fw SOLAR-01 <...
  • Seite 100 Messung SOLAR-02 nicht angeschlossen abgebrochen wird oder eine Messung gestartet wird, dabei der Parameter SOLAR-02aktiviert wurde, aber keine Verbindung mit dem SOLAR300N über das USB Kabel besteht. Diese Warnmeldung erscheint, wenn der Benutzer SOLAR-02zeichnet nicht auf. nicht aktiviertes SOLAR-02 während...

  • Seite 101: Während Der Aufzeichung

    SOLAR-02 nicht mit dem MPP300 verbunden ist. SOLAR-02: Firmware nicht Die Firmware vom SOLAR-02 ist nicht kompatibel zur korrekt SOLAR300N Firmware Die Firmware vom MPP300 ist nicht kompatibel zur MPP300:Firmware nicht korrekt SOLAR300N Firmware Tafel 16: Meldungen bei Starten oder Beenden einer Aufzeichnung 5.5.1.

  • Seite 102: Messung Beenden

    5.5.2. Messung beenden Um eine Messung zu beenden, verbinden Sie zunächst das SOLAR-02 oder das MPP300 über das USB Kabel mit dem SOLAR300N. Drücken die anschließend die F1 Taste (siehe Abb.120). Das SOLAR-02 und das MPP300 werden nun automatisch die aufgezeichneten Daten an das SOLAR300N übertragen (Synchronisation) und abschließend den während der...

  • Seite 103: Start Einer Aufzeichnung

    SOLAR300N 5.6. START EINER AUFZEICHNUNG Das Messgerät ist so ausgelegt, dass es eine Aufzeichnung im MANUELLEN oder im AUTOMATISCHEN Modus startet (siehe Absatz 0), wenn die Taste GO / STOP gedrückt wird. Eine Aufzeichnung kann ausschließlich mit den folgenden Bildschirmdarstellungen gestartet werden: ...
  • Seite 104 SOLAR300N Drücken Sie wieder auf die Taste GO / STOP, um die Aufzeichnung zu jedem beliebigen Zeitpunkt abzubrechen. Das in Abb. 124 gezeigte Symbol verschwindet. ACHTUNG Benutzen Sie für längere Aufzeichnungen (> 3h) IMMER das Steckernetzteil A0055, auch wenn das Instrument es dem Benutzer ermöglicht, für eine Aufzeichnung die eingebauten Akkus bis zu max 4 h zu...
  • Seite 105 SOLAR300N Art des Fehlers Beschreibung Verbinden Sie das Steckernetzteil A0055 mit dem Missed external adapter (Steckernetzteil fehlt) Messgerät, bevor Sie die Aufzeichnung starten. Der Wert des Parameters „SEQ” im Untermenü „Real Time Values” (Echtzeitwerte, siehe Absatz 5.2.1) Wrong phase sequence unterscheidet sich von dem korrekten Wert „123”.

  • Seite 106: Automatischer Start Einer Aufzeichnung

    SOLAR300N 5.6.1. Automatischer Start einer Aufzeichnung Zum Starten einer Messung im automatischen Modus ist im Untermenü „Recorder Settings” eine vorherige Definition eines korrekten Start-Datums / Uhrzeit erforderlich, das mit den Netzdaten kompatibel ist (siehe Absatz 5.4). Es wird folgende Bildschirmdar- stellung gezeigt: 12 / 09 / 2008–...

  • Seite 107: Während Der Messung

    SOLAR300N 5.6.2. Während der Messung Während die Messung läuft, zeigt das Messgerät eine Überprüfung der Werte und den internen Status der Parameter in Echtzeit. 12 / 09 / 2008 – 16:55:10 GENERAL MENU Recording results Abb. 129: Bildschirmdarstellung der Messergebnisse – Laufende Messung Wählen Sie im GENERAL MENU (Hauptmenü) „Recording Results”...
  • Seite 108 SOLAR300N Bei gewählten System PV wird die folgende Bildschirmdarstellung gezeigt: 12 / 09 / 2008 – 16:55:10 INFO RECORDING RUNNING Autonomie: 2 Tage – 2 Stunden  Kommentar: MÜLLER PV Anlage 60 Start: 12 / 09 / 2008 16:57:00 Stop: Manuell Integration Period: 60 sec Num.

  • Seite 109: Messergebnisse (Recording Results)

    SOLAR300N 5.7. MESSERGEBNISSE (RECORDING RESULTS) 12 / 09 / 2008 – 16:55:10 GENERAL MENU Messergebnisse Abb. 132: HAUPTMENÜ-Darstellung – Messergebnisse Im Untermenü „Recording Results” lassen sich gespeicherte Aufzeichnungen und / oder gelöschte Aufzeichnungen aufrufen und Messwerte direkt auf einen handelsüblichen USB- Memorystick übertragen.

  • Seite 110: Analyse Der Aufzeichnungen ( Ohne Pv Anlagen)

    SOLAR300N Die folgenden Operationen sind im obigen Bildschirm ebenfalls möglich:  Benutzen Sie die Pfeiltasten aufwärts oder abwärts, um eine Messung auszuwählen und durch blauen Hintergrund zu markieren. Drücken Sie Taste F1 (oder tippen Sie im Display auf INFO). Das Messgerät zeigt die Informationen, wie sie in Absatz 5.6.2 beschrieben sind.

  • Seite 111: Graphische Darstellung

    SOLAR300N Abb. 135: Info zur abgespeicherten Aufzeichnung 1. Unter diesen Bedingungen ist die F1 Taste (oder die MODIFY Taste im Display) aktiv und es ist möglich, die Kommentarzeile - unter Verwendung des virtuellen Tastenboards - zu modifizieren und abzuspeichern. 2. Drücken Sie die ESC Taste (oder das kleine Icon ) , um die Funktion zu verlassen und zur “Aufzeichnungs-Analyse”...
  • Seite 112 SOLAR300N Die Folgenden Tasten auf dieser Seite sind aktiv :  Die auf- / ab- Pfeil Tasten bewegen den Cursor entlang dem Parameter-Baum.  Die F1 Taste (oder das CMP/EXP Feld im Display) komprimiert und erweitert den Quantitäts- Baum , der mit dem Cursor markiert wird.

  • Seite 113: Spannungsanomalien

    Beispiel für eine Fortgeschrittenen-Graphik. Lassen Sie uns eine Aufzeichnung von 2000 Pixel in unsere Betrachtung nehmen. Das SOLAR300N hat eine Bildschirm-Auflösung von 200 Pixel; deshalb ist es nicht möglich, alle Pixels deutlich in unserer Aufzeichnung zu zeigen. Wie arbeitet er dann? Die Die ersten Pixels in den Graphiken der Kurven "...
  • Seite 114 SOLAR300N Spalten-Beschreibung : fortschreitende Nummer der Anomalie. Phase in der die Anomalie auftrat. Date/Time: Datum/Zeit bei der die Anomalie auftrat. Max/Min: Maximum/Minimum Wert der Anomalie. Duration: Dauer der Anomalie. Type: Art der Anomalie (Spannungsfall oder Überspannung). Die folgenden Tasten auf dieser Seite sind aktiv: : ...

  • Seite 115: Analyse Der Aufzeichnungen (Pv Anlagen)

    SOLAR300N Die Folgenden Tasten auf dieser Seite sind aktiv :  Die auf- und ab- Pfeil Tasten bewegen den Cursor alternativ auf Type oder Phase.  Die F3 und F4 Tasten (oder das MOD(+) und MOD(-) Felder im Display) befähigen den Anwender, die ausgewählten Anomalien zu filtern. Es ist möglich, Alle auszuwählen , AUF, AB, Int (wenn der Cursor Type markiert) und All,...

  • Seite 116: Resultat (Auswertung) Pv Messung

    SOLAR300N 1. Unter diesen Bedingungen ist die F1 Taste (oder die MODIFY Taste im Display) aktiv und es ist möglich, die Kommentarzeile - unter Verwendung der virtuellen Tastatur - zu modifizieren und abzuspeichern. 2. Drücken Sie die ESC Taste (oder das kleine Icon ) , um die Funktion zu verlassen und zur “Aufzeichnungs-Analyse”...

  • Seite 117: Resultat (Auswertung) Mpp300 Messung

    SOLAR300N Legende: PRp  Wirkungsgrad der PV Anlage Pdc  DC Leistung am Inverter-Eingang DC dc  Wirkungsgrad der Solarmodule ← Vdc  DC Spannung am Inverter-Eingang Idc  DC Strom am Inverter-Eingang FV  Pac  AC Leistung am Inverter-Ausgang Pf ...

  • Seite 118: Grafische Auswertung

    SOLAR300N 5.7.2.4. Grafische Auswertung Auf die folgende Seite wird zugegriffen, indem man den graphischen Aufzeichnungs- Modus wählt, welcher dem Benutzer ermöglicht, den Aufzeichnungs-Trend anzuzeigen (NUR EIN Parameter zur gleichen Zeit). Abb. 146: Auswahl eines Parameters Drücken Sie die F1 Taste (oder das PARAM Symbol im Display) um auf die Seite zuzugreifen, die über die - für die Analyse verwendbaren - aufgezeichneten Quantitäten...
  • Seite 119 SOLAR300N Diese Seite zeigt die Graphik , die Cursor Position (cursor T), das Maximum, Minimum und den Mittelwert RMS(Effektiv-) Wert der vom Cursor ausgewählten Parameter. Abb. 148: Aufzeichnung Graphik Die folgenden Tasten auf dieser Seite sind aktiv: :  F1 Taste (oder PARAM Symbol im Display) um auf die Seite mit den wählbaren Parametern zuzugreifen ...

  • Seite 120: Analyse Gespeicherte Momentanwerte ( Sample / Snapshot)

    Lassen Sie uns eine Aufzeichnung von 2000 Pixel in unsere Betrachtung nehmen. Das SOLAR300N hat eine Bildschirm-Auflösung von 200 Pixel; deshalb ist es nicht möglich, alle Pixel deutlich in unserer Aufzeichnung zu zeigen. Wie arbeitet er dann? Die ersten Pixels in den Graphiken der Kurven "...

  • Seite 121: Aufzeichnung- Informationen

    SOLAR300N 5.7.3.1. Aufzeichnung- Informationen Diese Seite enthält allgemeine Informationen über die gespeicherte (aktuelle) Datei, die vorher im Datenspeicher-Verwaltungs- MENU ausgewählt wurde. Abb. 151: Aufzeichnung info 1. Unter diesen Bedingungen ist die F1 Taste (oder die MODIFY Taste im Display) aktiv und es ist die Anmerkungszeile - durch Benutzung des virtuellen Tastenboards - zu modifizieren und abzuspeichern.
  • Seite 122 SOLAR300N Dieser Bildschirm zeigt zeitweise die aktuellen gespeicherten Werte der Wellenformen der Spannungen V12, V23, V31 skaliert entsprechend dem Skalenendwert (Fs) und der relevanten RMS Werte; diese Werte sind vom Instrument durch Drücken der SAVE Taste gespeichert worden. Abb. 153: Spannungsverlauf in einem Drei-Phasen 3-Leiter- oder Aron System Die Folgenden Tasten auf dieser Seite sind aktiv: ...
  • Seite 123 SOLAR300N Die ESC Taste (oder das kleine Icon im Display) , zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse” Seite. Dieser Bildschirm zeigt zeitweise die aktuellen Werte der Wellenformen der Ströme I1, I2, I3, In, skaliert entsprechend dem Skalenendwert (Fs) und der relevanten RMS Werte; diese Werte sind vom Instrument durch Drücken der SAVE Taste gespeichert worden.
  • Seite 124 SOLAR300N Dieser Bildschirm zeigt zeitweise die aktuellen Werte der Wellenformen von Spannung V1 und Strom-I1, skaliert entsprechend dem Skalenendwert (Fs) und der relevanten RMS Werte; diese Werte sind vom Instrument durch Drücken der SAVE Taste gespeichert worden. Abb. 157 : Phase 1 Verlauf in einem Dreiphasen 4-Leiter-System Die Folgenden Tasten auf dieser Seite sind aktiv: ...
  • Seite 125 SOLAR300N  Die auf (ZOOM+) oder ab (ZOOM-) -Pfeiltasten zoomen die dargestellten Wellenformen ein oder aus (nur, wenn der manuelle Zoom-Modus aktiviert worden ist, ).  Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der gespeicherten Werte relativ zur Phase 2 Spannung und Strom.
  • Seite 126 SOLAR300N Die Folgenden Tasten auf dieser Seite sind aktiv:  Die F2 Taste (oder das ZOOM V oder ZOOM I Feld im Display) schaltet zwischen Spannungszoom und Stromzoom hin und her (nur, wenn der manuelle Zoom-Modus aktiviert worden ist, ).

  • Seite 127: Oberwellen-Analyse

    SOLAR300N Abb. 162 : Phase 3, Verlauf in einem Dreiphasen 3-Leiter-System oder Aron-System Die folgenden Tasten auf dieser Seite sind aktiv:  Die F2 Taste (oder das ZOOM V oder ZOOM I Feld im Display) schaltet zwischen Spannungszoom und Stromzoom hin und her (nur, wenn der manuelle Zoom-Modus aktiviert worden ist, ).
  • Seite 128 SOLAR300N  in der oberen Hälfte der Graphik, wenn die Harmonischen vom Netz in das relevante elektrische System übertragen wurden ;  in der unteren Hälfte der Graphik, wenn die Harmonischen vom Netz in das relevante elektrische System eingeschleust wurden Die Folgenden Tasten auf dieser Seite sind aktiv: ...
  • Seite 129 SOLAR300N  Die links- und rechts-Pfeil-Tasten bewegen den Cursor nach rechts oder nach links .  Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der gespeicherten Werte, relativ zur Phase 1 Harmonischen.  Die F2 Taste (oder das ARM V oder ARM I Feld im Display) schaltet zwischen Gesamt- Spannungs- und Strom- Harmonischen hin und her.
  • Seite 130 SOLAR300N Dieser Bildschirm zeigt die Werte der Harmonischen und des THD% von Spannung V1 und Strom- I1 in einer Graphik (skaliert entsprechend dem Skalenendwert (Fs)) oder in einer Tabelle. Die Angezeigten Werte sind Prozentwerte der Fundamentalen oder Absolutwerte entsprechend der eingestellten Konfiguration im ANALYSATOR-KONFIGURATIONS-MENÜ...
  • Seite 131 SOLAR300N Dieser Bildschirm zeigt die Werte der Harmonischen und des THD% von Spannung V12 und Strom- I1 in einer Graphik (skaliert entsprechend dem Skalenendwert (Fs)) oder in einer Tabelle. Die Angezeigten Werte sind Prozentwerte der Fundamentalen oder Absolutwerte entsprechend der eingestellten Konfiguration im ANALYSATOR-KONFIGURATIONS-MENÜ...
  • Seite 132 SOLAR300N Die Folgenden Tasten auf dieser Seite sind aktiv:  Die auf (ZOOM+) oder ab (ZOOM-) –Pfeiltasten zoomen das Histogramm herein oder heraus.  Die links- und rechts-Pfeil-Tasten bewegen den Cursor nach rechts oder nach links entlang der Harmonische.  Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der gespeicherten Werte, relativ zur Phase 3 Harmonische.
  • Seite 133 SOLAR300N Dieser Bildschirm zeigt die Werte der Harmonischen und des THD% von Spannung V3 und Strom- I3 in einer Graphik (skaliert entsprechend dem Skalenendwert (Fs)) oder in einer Tabelle. Die Angezeigten Werte sind Prozentwerte der Fundamentalen oder Absolutwerte entsprechend eingestellten...
  • Seite 134 SOLAR300N Die Folgenden Tasten auf dieser Seite sind aktiv:  Die auf (ZOOM+) oder ab (ZOOM-) -Pfeiltastenzoom in oder out Die Histogramm.  Die links- und rechts-Pfeil-Tasten bewegen den Cursor nach rechts oder nach links entlang der Harmonischen.  Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der gespeicherten Werte, relativ zur Phase 3 Harmonische.
  • Seite 135 SOLAR300N Dieser Bildschirm zeigt die Werte der Harmonischen und des THD% von Neutralleiter- Spannung Vn in einer Graphik (skaliert entsprechend dem Skalenendwert (Fs)) oder in einer Tabelle. Die Angezeigten Werte sind Prozentwerte der Fundamentalen oder Absolutwerte entsprechend eingestellten Konfiguration ANALYSATOR- KONFIGURATIONS-MENÜ...

  • Seite 136: Vektoren

    SOLAR300N 5.7.3.4. VEKTOREN Dieser Bildschirm zeigt graphischen numerischen Zeichen Phasenverzögerungen in Grad angegeben [°] zwischen:  Spannung V1 und V2, V2 und V3, V3 und V1.  Spannung V1 und Strom- I1.  Spannung V2 und Strom- I2.  Spannung V3 und Strom- I3.
  • Seite 137 SOLAR300N Abb. 175: Gesamt- Vektor Diagramm in einem 3-Phasen 3-Leiter- oder Aron System Die Folgenden Tasten auf dieser Seite sind aktiv:  Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der gespeicherten Werte relativ zum Spannungs-Vektor-Diagramm.
  • Seite 138 SOLAR300N Dieser Bildschirm zeigt graphischen numerischen Zeichen Phasenverzögerungen, in Grad angegeben [°], zwischen Spannung V1 und V2, V2 und V3, V3 und V1. Werte von nicht ausbalancierten Spannungen werden auch angezeigt. Abb. 177: Spannung Vektor Diagramm in einem Dreiphasen 4-Leiter-System ...
  • Seite 139 SOLAR300N Dieser Bildschirm zeigt graphischen- numerischen Zeichen Phasenverzögerungen, in Grad angegeben [°], zwischen Strom- I1 und I2, I2 und I3, I3 und I1 und den Vektor vom Neutralleiter-Strom. Abb. 179: Strom- Vektor Diagramm in einem Dreiphasen 4-Leiter-, Dreiphasen 3-Leiter- oder Aron System Die Folgenden Tasten auf dieser Seite sind aktiv: ...
  • Seite 140 SOLAR300N Dieser Bildschirm zeigt graphischen numerischen Zeichen Phasenverzögerungen in Grad angegeben [°] zwischen Spannung V12 und Strom- I1. Zur korrekten Einschätzung dieses Diagramms muss daran erinnert werden, dass - unter rein Ohm´schen Lasten - der Winkel zwischen der Dreiecks-Spannung und dem Phasen- Strom +30°...
  • Seite 141 SOLAR300N Dieser Bildschirm zeigt graphischen numerischen Zeichen Phasenverzögerungen in Grad angegeben [°] zwischen Spannung V23 und Strom- I2. Zur korrekten Einschätzung dieses Diagramms muss daran erinnert werden, dass - unter rein Ohm´schen Lasten - der Winkel zwischen der Dreiecks-Spannung und dem Phasen- Strom +30°...

  • Seite 142: Messungen

    SOLAR300N Dieser Bildschirm zeigt mit graphischen & numerischen Zeichen die Phasen- verzögerungen in Grad angegeben [°] zwischen Spannung V31 & Strom I3. Zur korrekten Einschätzung dieses Diagramms muss daran erinnert werden, dass unter rein Ohm´schen Lasten - der Winkel zwischen der Dreiecks-Spannung und dem Phasen-Strom +30° ist.
  • Seite 143 SOLAR300N Die folgenden Tasten sind auf dieser Seite aktiv :  Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit den abgespeicherten Werten.  Die ESC Taste (oder das kleine Feld in der Anzeige) zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse”...
  • Seite 144 SOLAR300N Die folgenden Tasten sind auf dieser Seite aktiv :  Die F1 Taste(oder das PAG Feld in der Anzeige) führt zur folgenden Seite mit den abgespeicherten Werten.  Die ESC Taste (oder das kleine Feld in der Anzeige) zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse”...
  • Seite 145 SOLAR300N  Die F1 Taste (oder das PAG Feld in der Anzeige) führt zur folgenden Seite mit den abgespeicherten Werten.  Die ESC Taste (oder das kleine Feld in der Anzeige) zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse” Seite.
  • Seite 146 SOLAR300N Die folgenden Tasten sind auf dieser Seite aktiv :  Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit den abgespeicherten Werten.  Die ESC Taste (oder das kleine Feld in der Anzeige) zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse”...
  • Seite 147 SOLAR300N Die folgenden Tasten sind auf dieser Seite aktiv :  Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit den abgespeicherten Werten.  Die ESC Taste (oder das kleine Feld in der Anzeige) zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse”...
  • Seite 148 SOLAR300N Die folgenden Tasten sind auf dieser Seite aktiv  Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit den abgespeicherten Werten.  Die ESC Taste (oder das kleine Feld in der Anzeige) zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse”...
  • Seite 149 SOLAR300N Die folgenden Tasten sind auf dieser Seite aktiv :  Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit den abgespeicherten Werten.  Die ESC Taste (oder das kleine Feld in der Anzeige) zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse”...
  • Seite 150 SOLAR300N Die folgenden Tasten sind auf dieser Seite aktiv :  Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit den abgespeicherten Werten.  Die ESC Taste (oder das kleine Feld in der Anzeige) zum Verlassen der Funktion und Rückkehr zur “Aufzeichnungs-Analyse”...

  • Seite 151: Übertragung Von Aufzeichnungen Auf Ein Usb-Stick

    SOLAR300N 5.7.4. Übertragung von Aufzeichnungen auf ein USB-Stick Im Untermenü „Recording Results” lassen sich eine oder mehrere der in Abb. 133 obiger Abbildung dargestellten gespeicherten Aufzeichnungen aufrufen und die Messwerte auf ein direkt an das Messgerät angeschlossenen USB-Memory Stick übertragen siehe Abb 201, das Feld COPY ist aktiv).

  • Seite 152: Speicherung Von Aufzeichnungen Auf Externer Compact-Flash-Speicherkarte

    SOLAR300N Drücken Sie die Tasten SAVE oder ENTER (oder tippen Sie auf das Symbol ), um den Dateinamen zu bestätigen, oder drücken Sie die Taste ESC (oder tippen Sie auf das Symbol ), um die Funktion ohne Speichern zu verlassen. Falls die Datei bereits im USB- Gerät existiert, zeigt das Messgerät die folgende Warnmeldung:...
  • Seite 153 SOLAR300N 12 / 09 / 2008 – 16:55:10 RECORDING SETTINGS   Comments: POWER&ENERGY  Start:Manu  Stop:Manu  Integration Period:15 min  Cogenerations  General Parameters  52 / 251 Parameters – Autonomy: 511d 0h CLP / EXP PREDEF.

  • Seite 154: Informationen Zum Messgerät (Meter Informations)

    INFORMATIONEN ZUM MESSGERÄT (METER INFORMATIONS) In diesem Untermenü stehen die allgemeinen internen Parameter des Messgerätes als Information zur Verfügung, beispielsweise für alle Kontakte mit dem technischen Service von HT Instruments. 12 / 09 / 2008 – 16:55:10 GENERAL MENU Meter information Abb.

  • Seite 155: Anschluss Des Messgerätes An Den Pc

    SOLAR300N 6. ANSCHLUSS DES MESSGERÄTES AN DEN PC Installieren Sie die Standard-Software TopView auf Ihrem PC. Überzeugen Sie sich davon, dass das Symbol „ActiveSync” mit grauem Hintergrund (nicht aktiv) unten rechts auf dem PC-Monitor erscheint, wie folgt dargestellt: Abb. 208: Symbol „ActiveSync” nicht aktiv Schließen Sie das Messgerät mit dem Standardkabel C2007 (USB „A”...

  • Seite 156: Vorgehensweise Bei Den Pv Messungen (Messablauf)

    Jedoch der Einsatz des SOLAR 02 und der Messsonden bei der Überprüfung von PV Anlagen unabdingbar. Die Konfiguration erfolgt nach der vom SOLAR300N ab Werk vorgegebenen Systemeinstellung.  Aufzeichnung benutzerdefiniert: (Starten der Messung mit der Taste Go/ STOP): Messung und Aufzeichnung von beliebig ausgewählten Parametern durch den Benutzer zur Aufzeichung und Analyse verschiedenster Parameter.

  • Seite 157: Testen Eines 1- Phasen Photovoltaik-System (F1 Taste)

    Nulleitern entsprechend den Farben wie obiger Abbildung gezeigt. 4. Verbinden Ausgangsstecker Stromwandlers Eingang des SOLAR300N. ACHTUNG VOR DEM UMLEGEN DER DC STROMZANGEN AN DEN LEITER Schalten Sie die Stromzange ein, überprüfen Sie die LEUCHTDIODE, die den Status der internen Batterie der Stromzange anzeigt (falls vorhanden), wählen Sie den korrekten Bereich aus, drücken Sie die ZERO Taste auf der...
  • Seite 158 Temperatur-Sonde SOLAR-02 Einheit trennen um ein paar weitere gültige Messwerte zu erfassen. 19. Bringen Sie das SOLAR-02 in die Nähe des SOLAR300N und verbinden Sie es mit Hilfe eines USB Kabels. Die Haupt-Einheit SOLAR300N muss die Meldung“SOLAR-02 verbunden” anzeigen. Erscheint diese Meldung nicht, trennen und verbinden Sie den USB- Stecker nochmals.
  • Seite 159 Messung. 23. Drücken Sie die ESC-Taste sofern Sie die erfassten Daten löschen möchten und zurück zum Anfangs-Bildschirm zu gehen. Nun ist das SOLAR300N bereit für eine neue Messung. Achtung ! : Sofern bei einer Langzeitmessung der Messwertspeicher vom SOLAR-02 vollständig belegt wird, endet die Messung automatisch und das SOLAR-02 schaltet sich...

  • Seite 160: Testen Eines 3- Phasen Photovoltaik-System (Mit F1-Taste)

    SOLAR300N 7.2. TESTEN EINES 3- PHASEN PHOTOVOLTAIK-SYSTEM (MIT F1-TASTE) ACHTUNG Die maximale zulässige Spannung an den D1, D2, A1, A2, A3 Eingängen ist 1000V / CAT IV 600V zu Erde. Messe keine Spannungen die das – in dieser Anleitung - beschriebene Limit übersteigen.
  • Seite 161 Temperatur-Sonde von der SOLAR-02 Einheit trennen um ein paar weitere gültige Messwerte zu erfassen. 19. Bringen Sie das SOLAR-02 in die Nähe des SOLAR300N und verbinden Sie es mit Hilfe eines USB Kabels. Die Haupt-Einheit SOLAR300N muss die Meldung anzeigen “SOLAR- 02 verbunden”.
  • Seite 162 Messung. 23. Drücken Sie die ESC-Taste sofern Sie die erfassten Daten löschen möchten und zurück zum Anfangs-Bildschirm zu gehen. Nun ist das SOLAR300N bereit für eine neue Messung. Achtung!: Sofern bei einer Langzeitmessung der Messwertspeicher vom SOLAR-02 vollständig belegt wird, endet die Messung automatisch und das SOLAR-02 schaltet sich...

  • Seite 163: Aufzeichnung Am 1- Phasen Photovoltaik-System (Go/Stop Taste)

    SOLAR300N 7.3. AUFZEICHNUNG AM 1- PHASEN PHOTOVOLTAIK-SYSTEM (GO/STOP TASTE) ACHTUNG Die maximale zulässige Spannung an den D1, D2, A1, A2, A3 Eingängen ist 1000V / CAT IV 600V zu Erde. Messe keine Spannungen die das – in dieser Anleitung - beschriebene Limit übersteigen.
  • Seite 164 9. Schalten Sie die SOLAR-02 Einheit mittels der dafür relevanten Taste ein. 10. Sofern die Parameter vom Solar-02 mit augezteichnet werden sollen: Verbinden Sie die SOLAR-02Einheit mit dem SOLAR300N mittels des USB Kabels. Die Systemeinheit SOLAR300N muss die Mitteilung zeigen “SOLAR-02verbunden”. Wenn diese Mitteilung nicht erscheinen sollte, trennen und verbinden Sie wieder den USB Verbindungsstecker.

  • Seite 165: Aufzeichnung Am 3- Phasen Photovoltaik-System (Go/Stop Taste)

    SOLAR300N 19. Bringen Sie das SOLAR-02 in die Nähe des SOLAR300N und verbinden Sie es mit Hilfe eines USB Kabels. Die Haupt-Einheit SOLAR300N muss die Meldung anzeigen “SOLAR- 02 verbunden”. Erscheint diese Meldung nicht, trennen und verbinden Sie den USB-Stecker nochmals.
  • Seite 166 8. Schalten Sie die SOLAR-02 Einheit mittels der dafür relevanten Taste ein. 9. Sofern die Parameter vom Solar-02 mit augezteichnet werden sollen: Verbinden Sie die SOLAR-02Einheit mit dem SOLAR300N mittels des USB Kabels. Die Systemeinheit SOLAR300N muss die Mitteilung zeigen “SOLAR-02verbunden”. Wenn diese Mitteilung nicht erscheinen sollte, trennen und verbinden Sie wieder den USB Verbindungsstecker.

  • Seite 167: Pv Systeme & Multi-Mppt Inverter - Ein-/Drei-Phasen Ac Ausgang

    Temperatur-Sonde SOLAR-02 Einheit trennen um ein paar weitere gültige Messwerte zu erfassen. 18. Bringen Sie das SOLAR-02 in die Nähe des SOLAR300N und verbinden Sie es mit Hilfe eines USB Kabels. Die Haupt-Einheit SOLAR300N muss die Meldung anzeigen “SOLAR- 02 verbunden”.
  • Seite 168 Einstellungen in Abhängigkeit vom Typ des externen Gerätes, auf den minimal notwendigen Einstrahlungsgrenzwert, auf den Endbereich der AC und DC Stromzangen, auf die Integrationsperiode und auf die Parameter des System, das gemessen wird, (siehe auch Bedienanleitung von SOLAR300N) - 168 -...
  • Seite 169 Abb. 8b: Menü PARAM 7. Drücken Sie die Save Taste um die ausgewählten Einstellungen zu speichern. 8. Stellen Sie nun eine Verbindung mit dem SOLAR300N und dem MPP300 über das USB Kabel, her und positionieren Sie das SOLAR-02 und das MPP300 nah zusammen (maximale Entfernung 1m untereinander).
  • Seite 170 SOLAR300N 10. Die miteinander verbundenen Messgeräte zeigen Ihren Kommunikationszustand durch die Gegenwart der folgenden Meldungen an:  Symbol andauernd angezeigt (nicht blinkend) auf dem Display des SOLAR-02  MASTER und REMOTE LEDs grün blinkend auf dem Gerät MPP300 11. Verbinden Sie die VDC1(+) und VDC1(-) Eingänge vom Gerät MPP300 mit Hilfe geeigneter Adapter und Messleitungen mit den beiden Enden der Stringleitung, unter Berücksichtigung...
  • Seite 171 Anzeige des Wechselrichter-Wirkungsgrades (ac)! Werte von ac > 1 sind physikalisch nicht möglich. 21. Beim SOLAR300N drücken Sie Taste F3 um zum 2. Bildschirm zu kommen, der die Werte der Ausgangs- DC-Parameter der Strings enthält - entsprechend der Anzahl der gewählten DC-Eingänge:...
  • Seite 172 SOLAR300N 23. Bringen Sie das SOLAR300N, das SOLAR-02 und das MPP300 nah zusammen (maximale Entfernung 1m untereinander, das SOLAR300N muss über das USB Kabel mit dem MPP300 verbunden sein. 24. Drücken Start Messaufzeichnung Taste (Start Standardeinstellung) oder GO/ STOP (Start mit individuellen Einstellungen) auf dem SOLAR300N.
  • Seite 173 Messung beenden. 33. Trennen Sie die Referenzzelle- und den Temperaturfühler vom SOLAR-02 und positionieren Sie das SOLAR-02 als auch das MPP300 in die Nähe vom SOLAR300N. Die drei Geräte müssen nah beieinander positioniert werden. (max. Entfernung 1m) 34. Drücken Sie Taste  am SOLAR-02 zum Aktivieren der RF Verbindung. Folgerichtig wird im Display des SOLAR-02 das Symbol “...

  • Seite 174: Einsatz Des Messgerätes Im Einphasigen Netz

    SOLAR300N 7.6. EINSATZ DES MESSGERÄTES IM EINPHASIGEN NETZ ACHTUNG Die maximale Spannung zwischen den Eingängen D1, D2, A1, A2 und A3 ist 1000V / CAT IV 600V gegen Erde. Messen Sie keine Spannungen, die die durch diese Betriebsanleitung vorgeschriebenen Grenzwerte überschreiten.

  • Seite 175: Einsatz Des Messgerätes Im Drehstrom-Vierleiter-Netz

    SOLAR300N 7.7. EINSATZ DES MESSGERÄTES IM DREHSTROM-VIERLEITER-NETZ ACHTUNG Die maximale Spannung zwischen den Eingängen D1, D2, A1, A2 und A3 ist 1000V / CAT IV 600V gegen Erde. Messen Sie keine Spannungen, die die durch diese Betriebsanleitung vorgeschriebenen Grenzwerte überschreiten.

  • Seite 176: Einsatz Des Messgerätes Im Drehstrom-Dreileiter-Netz

    SOLAR300N gespeichert werden sollen (siehe Absatz 5.7). Erforderlichenfalls benutzen Sie zum Festhalten der Werte im Display die HOLD-Funktion. Überprüfen Sie alle Einstellungen, bevor Sie mit einer Messung beginnen (siehe Ab- satz 5.4). Drücken Sie zum Aktivieren / Deaktivieren einer Messung auf dem Mess- gerät die Taste GO / STOP (siehe Absatz 5.6).

  • Seite 177: Einsatz Des Messgerätes In Der Dreileiter-Aron-Schaltung

    SOLAR300N Versorgung zum Anschließen des Messgeräts vorübergehend unterbrochen werden muss. Die Werte der Parameter werden vom Messgerät im Untermenü „Real Time Values” im Display angezeigt (siehe Absatz 5.2). Drücken Sie die Taste SAVE, wenn bestimmte Werte im Display (Instant) unmittelbar gespeichert werden sollen (siehe Absatz 5.7).

  • Seite 178: Instandhaltung

    8. INSTANDHALTUNG 8.1. ALLGEMEINES Die Modelle SOLAR300N und SOLAR-02 sind Präzisionsmessgeräte. Für ihre Benutzung und Aufbewahrung befolgen Sie bitte die Empfehlungen und Anweisungen dieser Be- triebsanleitung, um mögliche Beschädigungen oder Gefahren zu vermeiden. Benutzen Sie das Instrument niemals in Umgebungen mit hoher Feuchtigkeit oder Temperatur.

  • Seite 179: Zustand Des Internen Akkus

    Steckernetzteil angeschlossen. Akku nicht angeschlossen. Akku & Steckernetzteil angeschlossen. Akku wird aufgeladen. Akku vollständig geladen, Steckernetzteil angeschlossen. Akkuladezustand unbekannt. Steckernetzteil anschließen Akku Problem. HT Instruments Service kontaktieren Tafel 18: Liste der Akku-Symbole im Display 8.3.1. Austausch des eingebauten Akkus ACHTUNG Nur qualifizierte Techniker sollten das Instrument bedienen.

  • Seite 180: Technische Daten

    SOLAR300N 9. TECHNISCHE DATEN 9.1. TECHNISCHE EIGENSCHAFTEN DC Spannung Bereich Auflösung Eingangswiderstand 0.0  1000.0V (0.5%Ablsg.+2Digits) 0.1V 10M Spannungen <20V werden als 0V angezeigt AC TRMS Spannung P-N / P-PE– Einphasige Netze / Drehstrom-Netze Bereich Genauigkeit Auflösung Innere Impedanz 0,0  600,0V (0,5%+2dgt)

  • Seite 181: Ac Trms Wechselstrom Mit Standard-Zangenmesswandler

    SOLAR300N DC- Strom Eingangs- Überlastschutz Bereich Genauigkeit Auflösung widerstand (0.5%Ablsg.+0.06% 0.1mV 0.01000.0mV 510k vom Messber.) Messung mit Wandler ausgang = 1VDC/AC mit I = Inom ; Stromwerte < 0.1% vom Messbereich werden genullt AC TRMS Wechselstrom mit Standard-Zangenmesswandler Bereich Genauigkeit Auflösung...
  • Seite 182 SOLAR300N Leistung – Einphasige /Drehstrom-Netze (bei PF =1 und Vmess>200V, Imess > 10%FS) Messbereich Auflösung Parameter Bereich Zangenmess- Genauigkeit [W, VAr, VA] [W, VAr, VA] [W, VAr, VA] wandler (FS) 0,0  999,9 FS  1A 0,001k 1,000  9,999k...
  • Seite 183 SOLAR300N (*) Genauigkeit ist zu den entsprechenden Echt-Effektivwert-Parametern hinzuzuaddieren Frequenz Bereich Genauigkeit Auflösung (0,2%+1dgt) 0,1Hz 42,569,0Hz Flicker – Einphasige Netze / Drehstrom-Netze Parameter Bereich Genauigkeit Auflösung Pst1’, Pst gemäß 0,010,0 EN50160 Einstrahlung (SOLAR-02 ) Bereich [W/m Auflösung [W/m Genauigkeit 0  1400 (1,0% Ablesung + INT(1000 * 0.1/K)

  • Seite 184: Allgemeine Eigenschaften

    SOLAR300N 9.2. ALLGEMEINE EIGENSCHAFTEN 9.2.1. Echtzeitwerte Allgemeine Netzparameter: Spannungen, Ströme, Leistung, Energie, CosUnsymmetrie, Gesamt-Verzerrungsge- halt, Oberschwingungen, Flicker, Transienten Signalschwingungen: Spannungen, Ströme, Oberschwingungs-Histo- gramme Vektordiagramme: Spannungen, Ströme 9.2.2. Aufzeichnungen Parameter: alle allgemeinen Parameter und Energien Zahl der wählbaren Parameter: maximal 251...

  • Seite 185: Normative Verweise

    - Robuster Transportkoffer VA300 - 3 x Kalibrierprotokolle für SOLAR300N, HT304, Solar-02 - CD mit Software Topview und Bedienungsanleitung - USB Datenkabel C2007 für Anschluss an PC & Kurzbedienungsanleitung SOLAR300N 9.5. OPTIONALES ZUBEHÖR - HT4005N AC Stromzange mit 2 Messbereichen, 5A/100A AC...

  • Seite 186: Anhang - Theoretischer Abriss

    SOLAR300N ANHANG – THEORETISCHER ABRISS 10.1. PRÜFUNG VON PV ANLAGEN Ermittlung des PRp In Abhängigkeit der jeweiligen nationalen Vorschriften kann die Messung an einer PV Anlage zu folgendem Ergebnis führen:  Messwerte werden nicht angezeigt: sofern die ermittelten Messwerte zu einem nicht konsistenten Ergebnis führen ( z.B.

  • Seite 187: Mppt (Maximum Power Point Tracker)

    SOLAR300N 10.2. MPPT (MAXIMUM POWER POINT TRACKER) Die Einstrahlungsstärke von Oberflächen wie jene von PV Modulen ist extremen Umgebungsänderungen unterworfen, weil sie vom Einfallswinkel der Sonnenstrahlen auf die PV Moduloberfläche und den Wetterbedingungen (wie beispielsweise Wolken) abhängt. In Abhängigkeit der Einstrahlungsstärke der Außentemperatur ergeben sich bei PV Modulen charakteristische U-I Kennlinien wie sie in der folgenden Abbildung als Beispiel dargestellt sind.

  • Seite 188: Spannungsanomalien

    SOLAR300N Der Lastregler (Tracker) ist eine in den Wechselrichtern integrierte Vorrichtung. Sie stellt laufend die Spannungs- und Stromwerte fest, errechnet das Produkt aus beiden (die Leistung in Watt) und ist in der Lage, durch geringe Veränderungen des Auslastungsgrads festzustellen, ob die PV Anlage mit maximaler Leistung arbeitet. Entsprechend diesem Ergebnis, verändert...

  • Seite 189: Oberschwingungen Von Spannung Und Strom

    SOLAR300N 10.4. OBERSCHWINGUNGEN VON SPANNUNG UND STROM 10.4.1. Theorie Jede periodische, nicht sinusförmige Kurvenform lässt sich gemäß folgender Beziehung als eine Summe von Sinusschwingungen darstellen, deren Frequenzen ganzzahlige Vielfache der Grundfrequenz sind        u(t) 1...

  • Seite 190: Grenzwerte Für Oberschwingungsspannungen

    SOLAR300N 10.4.2. Grenzwerte für Oberschwingungsspannungen Die Norm EN50160 legt die Grenzwerte für die Oberschwingungsspannungen fest, die durch den Stromversorger in das Netz eingebracht werden können. Unter normalen Be- dingungen sollen während jedes beliebigen Zeitraums einer Woche 95% aller 10-Minuten- Mittelwerte der Echt-Effektivwerte jeder Oberschwingungsspannung niedriger als oder gleich den Werten in der folgenden Tabelle sein.

  • Seite 191: Konsequenz Aus Dem Vorhandensein Von Harmonischen

    SOLAR300N perfekte Symmetrierung der Lasten zu erreichen). Die Lasten waren Glühlampen, kleine Motoren und andere lineare Lasten. Das Ergebnis war ein nahezu sinusförmiger Strom in jedem Außenleiter und ein niedriger Neutralleiterstrom bei einer Frequenz von 50 bzw. 60Hz. „Moderne” Geräte, wie Fernseher, Leuchtstofflampen, Video-Geräte und Mikrowellenherde verbrauchen normalerweise immer nur für einen Bruchteil einer Periode Strom und verur-...

  • Seite 192: Einschaltströme

    SOLAR300N 10.5. EINSCHALTSTRÖME Diese Messgeräte ermöglichen die Erfassung von Einschaltstrom-Ereignissen in Echtzeit, die für den Anlauf elektrischer Maschinen und auch für andere industrielle Anwendungen (z.B. die Fehlerbehebung von Problemen beim Umschalten von Lasten, die korrekte Berechnung von Schutzeinrichtungen, oszillierende Ströme, etc.) typisch sind, wie in den folgenden Abbildungen dargestellt: Abb.
  • Seite 193 SOLAR300N Bei der Einstellung vor der Messung lassen sich die folgenden Parameter einstellen:  Grenzschwellenwert des Stromes: Die erfasste und gemessene Stromstärke des Ereignisses. Der festgelegte Maximalwert dieses Parameters ist immer gleich dem Messbereich der benutzten Zangenmesswandler.  Erfassungsmodi: Die folgenden Modi stehen zur Auswahl zur Verfügung: ...

  • Seite 194: Flicker

    SOLAR300N 10.6. FLICKER (NUR PQA824 UND SOLAR300N Flicker werden Spannungsschwankungen bezeichnet, welche eine Leuchtdichteschwankung bei Leuchtmitteln hervorrufen Nach der theoretischen Definition sind Flicker auf anomale Abweichungen der Spannungsversorgung zurückzuführen. Dieser Effekt sollte in Übereinstimmung zur Norm EN50160 überwacht werden. Die Hauptursachen dieser Störung liegen typischerweise in unregelmäßigen Schalthand- lungen an Stromversorgungsnetze angeschlossener großer Lasten (z.B.

  • Seite 195: Unsymmetrie Der Versorgungsspannung

    SOLAR300N 10.7. UNSYMMETRIE DER VERSORGUNGSSPANNUNG Unter normalen Bedingungen befinden sich die Versorgungsspannung und die Endlasten in einem perfekten Gleichgewicht. Unsymmetrien sind in schwierigen Situationen (schlechte Isolation) und / oder bei Unterbrechungen einzelner Stromkreise möglich. Da- rüber hinaus kann das Gleichgewicht in einphasigen Netzen nur statistisch sein.

  • Seite 196: Schnelle Spannungstransienten (Spikes)

    SOLAR300N 10.8. SCHNELLE SPANNUNGSTRANSIENTEN (SPIKES) Das Messgerät betrachtet alle mit der Phasenspannung zusammenhängenden Phä- nomene als Spannungstransienten, die die folgenden Eigenschaften aufweisen:  Schnelle Variationen der Anstiegssteilheit der Spannungsschwingungen  Überschreitung eines vor Beginn einer Messung festgelegten Grenzwertes. Die Maximalzahl der gemessenen Ereignisse in einer Halbschwingung (10ms bei 50Hz, 8.3ms bei 60Hz) ist 4.
  • Seite 197 SOLAR300N  32 x 5s = 160s  32 x 78s = 2,5ms  32 x 65s = 2,1ms die positive und negative Differenz (definiert als DELTA+ bzw. DELTA-) über die vom Be- nutzer als Grenzwert festgelegten „Fenster” hinausgeht. Wenn die gespeicherten Daten mit der Standard-Software TopView vom Messgerät auf...

  • Seite 198: Energie Und Leistungsfaktor: Definitionen

    SOLAR300N 10.9. ENERGIE UND LEISTUNGSFAKTOR: DEFINITIONEN In einer üblichen, von drei Sinus-Spannungen versorgten Elektroanlage müssen die folgenden Parameter festgelegt werden     Phase Wirkleistung: cos( (n=1,2,3) actn   Phase Scheinleistung: (n=1,2,3)   Phase Blindleistung: (n=1,2,3) ...
  • Seite 199 SOLAR300N     Phase Wirkleistung: (n=1,2,3)    Phase Scheinleistung: (n=1,2,3)   Phase Blindleistung: (n=1,2,3)   Phase Leistungsfaktor: (n=1,2,3) Verzerrungs- =cosf Phasenverschiebung zwischen den (n=1,2,3) Leistungsfaktor Spannungs- und Strom-Grundschwingungen der Phase n   ...

  • Seite 200: Konventionen Für Leistungen Und Leistungsfaktoren

    SOLAR300N 10.9.1. Konventionen für Leistungen und Leistungsfaktoren Wie für die Erkennung des Typs der Blindleistung, des Typs des Leistungsfaktors und der Richtung der Wirkleistung müssen auch die folgenden Konventionen angewendet werden. Die angegebenen Winkel sind die Winkel der Phasenverschiebung des Stromes im Ver- gleich zur Spannung (zum Beispiel eilt der Strom im ersten Panel der Spannung um 0°...

  • Seite 201: Dreileiter-Aron-Schaltung

    SOLAR300N Wert Beschreibung Die Wirkleistung (positiv oder negativ) wird im Panel definiert und erlangt daher Pact in jenem Moment den Wert der Wirkleistung. Die Blindleistung (induktiv oder kapazitiv, positiv oder negativ) wird im Panel Preact definiert und erlangt daher in jenem Moment den Wert der Blindleistung.

  • Seite 202: Messintervall

    SOLAR300N 10.10. MESSINTERVALL Das Messgerät kann Spannungen, Ströme, Wirkleistungen, induktive und kapazitive Blindleistungen, Scheinleistungen, induktive und kapazitive Leistungsfaktoren, Energien, kontinuierliche oder Impuls-Parameter messen. All diese Parameter werden digital für jede Phase (Spannung und Strom) gemessen und auf Grund der in den vorherigen Abschnitten dargestellten Formeln berechnet.

  • Seite 203: Kundendienst Und Garantie

    SOLAR300N KUNDENDIENST UND GARANTIE 11.1. GARANTIE Dieses Instrument erhält gemäß den allgemeinen Geschäftsbedingungen eine Garantie von 2 Jahren ab Kaufdatum bezüglich jeglicher Material- und Herstellungsfehler. In der gesamten Garantiezeit behält sich der Hersteller das Recht vor, das Produkt zu reparieren oder zu ersetzen.
  • Seite 204 SOLAR300N NOTIZEN - 204 -...

Diese Anleitung auch für:

10020514

Inhaltsverzeichnis
