HT Instruments HT4000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. HT Instruments Anleitungen
  4. Messgeräte
  5. HT4000
  6. Bedienungsanleitung

HT Instruments HT4000 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bereitgestellt durch:
RONIC
RONIC
RONIC
RONIC
Messtechnik
Messtechnik
Roland Haase
Im Roseneck 1
25474 Hasloh
Bedienungsanleitung
Telefon:
04106/2300
Fax:
04106/2605
Email:
sales@ronic.de
e. K.
e. K.
URL:
www.ronic.de
USt-IdNr.:
DE248847476
HR:
A2943
HT4000
Anemometer
Irrtum und Änderungen vorbehalten!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments HT4000

Inhaltszusammenfassung für HT Instruments HT4000

  • Seite 1 Bereitgestellt durch: Telefon: 04106/2300 RONIC RONIC RONIC RONIC Fax: 04106/2605 Messtechnik Messtechnik Email: sales@ronic.de e. K. e. K. Roland Haase URL: www.ronic.de Im Roseneck 1 USt-IdNr.: DE248847476 25474 Hasloh A2943 Irrtum und Änderungen vorbehalten! HT4000 Anemometer Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    HT4000 Index: SICHERHEITS-VORKEHRUNGEN UND VERFAHREN ............3 1.1. VORWORT ......................3 1.2. WÄHREND DES GEBRAUCHS ................3 1.3. Nach dem Gebrauch ..................... 3 ALLGEMEINE BESCHREIBUNG .................... 4 VORBEREITUNG FÜR DIE ANWENDUNG ................4 3.1. EINLEITUNG ......................4 3.2. STROM-VERSORGUNG ..................4 3.3.

  • Seite 3: Sicherheits-Vorkehrungen Und Verfahren

    HT4000 1. SICHERHEITS-VORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht den EMC Standards für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes, müssen Sie die, in dieser Bedienungsanleitung beschriebenen Verfahren befolgen, und alle Notizen sorgfältig lesen, denen dieses Symbol voransteht: Halten Sie sich vor und während der Messungen streng an die folgenden Anweisungen:...

  • Seite 4: Allgemeine Beschreibung

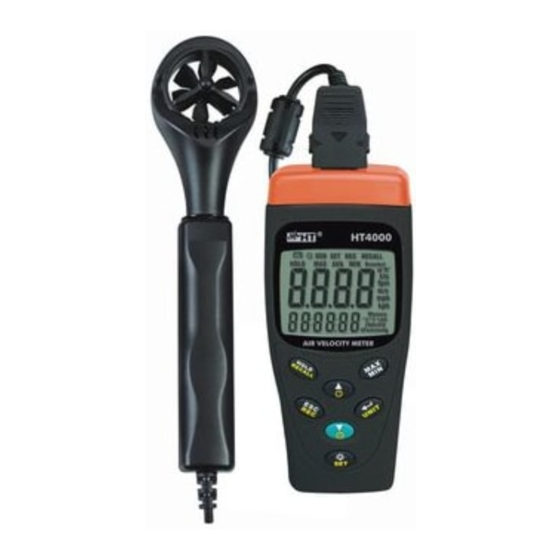

    HT4000 2. ALLGEMEINE BESCHREIBUNG Das Messgerät HT4000 ist durch folgende Funktionen gekennzeichnet. • Luft-Geschwindigkeits- Messung mit einer externen Sonde (30 mm –Durchmesser) • Luftstrom Messung in m /min (CMM) und ft /min (CFM) • Luft-Temperatur Messung in °C/°F mittels externer Sonde •...

  • Seite 5: Bedienungsanweisungen

    HT4000 4. BEDIENUNGSANWEISUNGEN 4.1. INSTRUMENTEN-BESCHREIBUNG LEGENDE: 1. Externer Sondenanschluss 2. Interner Sensor für Atmosphärische Druck- Messung 3. LCD Display 4. HOLD/RECALL Taste 5. MAX MIN Taste 6. / Taste / UNIT Taste 8. ESC/REC Taste 9. / Taste / SET Taste 11.

  • Seite 6: Funktions-Tastenbeschreibung

    HT4000 4.3. FUNKTIONS-TASTENBESCHREIBUNG 4.3.1. / Taste Die Taste / hat eine Doppelfunktion:   Drücken Sie auf diese zum Einschalten des Instrumentes. Drücken Sie diese ein bisschen länger zum Ausschalten des Instrumentes.    Wenn die Taste zyklisch gedrückt wird, können Sie die Einheit auf dem Unter- Display auswählen (Temperatur, Luftfeuchtigkeit, CMM/CFM und atmosphärischen...

  • Seite 7: Unit Taste

    HT4000 4.3.6. / UNIT Taste Die Taste / UNIT hat viele Funktionen:  UNIT  Drücken und Halten Sie zur Auswahl der Messeinheit der Mengen im Hauptdisplay (siehe § 4.4.2)   drücken Sie nur zur Bestätigung der Auswahl der Messeinheit ...

  • Seite 8: Vorausgehende Bedienungen

    HT4000 4.4. VORAUSGEHENDE BEDIENUNGEN 4.4.1. Aktivierung der Hintergrundbeleuchtung der Anzeige Drücken Sie die Taste / SET zur Aktivierung oder Deaktivierung der Hintergrund- beleuchtung der Anzeige, welche nach ca. 30 sec. automatisch abschaltet. Zur Aktivierung oder Deaktivierung der Funktion Automatische Abschaltung des Displays gehen Sie wie folgt vor: 1.

  • Seite 9: Messung Von Luftgeschwindigkeit Sowie Temperatur/ Luftfeuchtigkeit

    HT4000 4.5. MESSUNG VON LUFTGESCHWINDIGKEIT SOWIE TEMPERATUR/ LUFTFEUCHTIGKEIT VORSICHT Berühren Sie den Propeller nicht an der oberen Seite des externen Sensors, um irgendeinen Schaden zu vermeiden. Abb. 3: Messung von Luft-Geschwindigkeit und Temperatur/ Luftfeuchtigkeit 1. Verbinden Sie die externe Sonde über die entsprechende Buchse an der oberen Seite des Instrumentes (siehe Abb.

  • Seite 10: Messung Der Luft-Strömung

    HT4000 4.6. MESSUNG DER LUFT-STRÖMUNG VORSICHT Berühren Sie den Propeller nicht an der oberen Seite des externen Sensors, um mögliche Schäden zu vermeiden. 1. Verbinden Sie die externe Sonde über die entsprechende Buchse an der oberen Seite des Instrumentes (siehe Abb. 1 – Teil 1) 2.

  • Seite 11: Abspeicherung Der Ergebnisse

    HT4000 4.8. ABSPEICHERUNG DER ERGEBNISSE Das Instrument ist in der Lage Daten bezüglich der Luft-Geschwindigkeits-Messung im internen Speicher abzulegen (max. 99 Speicherstellen). 1. Wenn das Ergebnis im Hauptdisplay angezeigt wird, drücken Sie die Taste ESC / REC 2. Das Instrument zeigt sofort eine Meldung “Memory(Speicher)” im Unterdisplay, sowie die Speicherstelle, wo das Ergebnis abgespeichert ist.

  • Seite 12: Wartung

    HT4000 5. WARTUNG 5.1. ALLGEMEINE INFORMATIONEN 1. Dieses digitale Messgerät ist ein Präzisions-Messgerät. Überschreiten Sie bitte nicht die Spezifikations-Anforderungen - ob im Gebrauch oder in Lagerung, um mögliche Schäden oder Gefahren während der Verwendung zu vermeiden. 2. Setzen Sie dieses Messgerät nicht hohen Temperaturen aus oder legen es nicht in direktes Sonnenlicht.

  • Seite 13: Technische Spezifikationen

    HT4000 6. TECHNISCHE SPEZIFIKATIONEN 6.1. CHARAKTERISTIKEN Genauigkeit wird angegeben als [%Ablsg. + Werte] bei 23°C ± 5°C <80%RH Luft-Geschwindigkeit Messung mittels externer Sonde Mess-Einheit Bereich Auflösung Genauigkeit 0.4 ÷ 25 ±(2%Ablsg.+ 0.2) 1.5 ÷ 90 ±(2%Ablsg.+ 0.8) Km/h (kph) 0.9 ÷ 55 ±(2%Ablsg.+ 0.4)

  • Seite 14: Allgemeine Daten

    Aufbewahrungs- Temperatur -10°C ÷ 50°C Aufbewahrungs- Luftfeuchtigkeit <70%RH Max. Meereshöhe für den Gebrauch 2000m Dieses Instrument entspricht den Anforderungen der EMC Vorschrift 2004/108/CE 6.3. ZUBEHÖR • Instrument HT4000 • Externe Sonde • Schutztasche • Batterie 9V • Bedienungsanleitung DE - 14...

  • Seite 15: Garantie

    HT4000 7. GARANTIE 7.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
