6.6.
R
15 MA: SCHLEIFENWIDERSTAND ZPE OHNE RCD AUSLÖSUNG
A
Diese Funktion wird entsprechend der Norm EN61557-6 ausgeführt und ermöglicht die
Messung des Schleifenwiderstandes ohne Auslösung des RCD ( Fi).
Die Messung des Schleifenwiderstandes führt zum Fließen eines Stroms
zwischen Phase und Erde entsprechend den technischen Daten des
Gerätes.
Schutzschaltungen führen, die niedrigere Auslöseströme aufweisen, bzw.
sofern bereits vorhandene Fehlerströme den Kreis belasten.

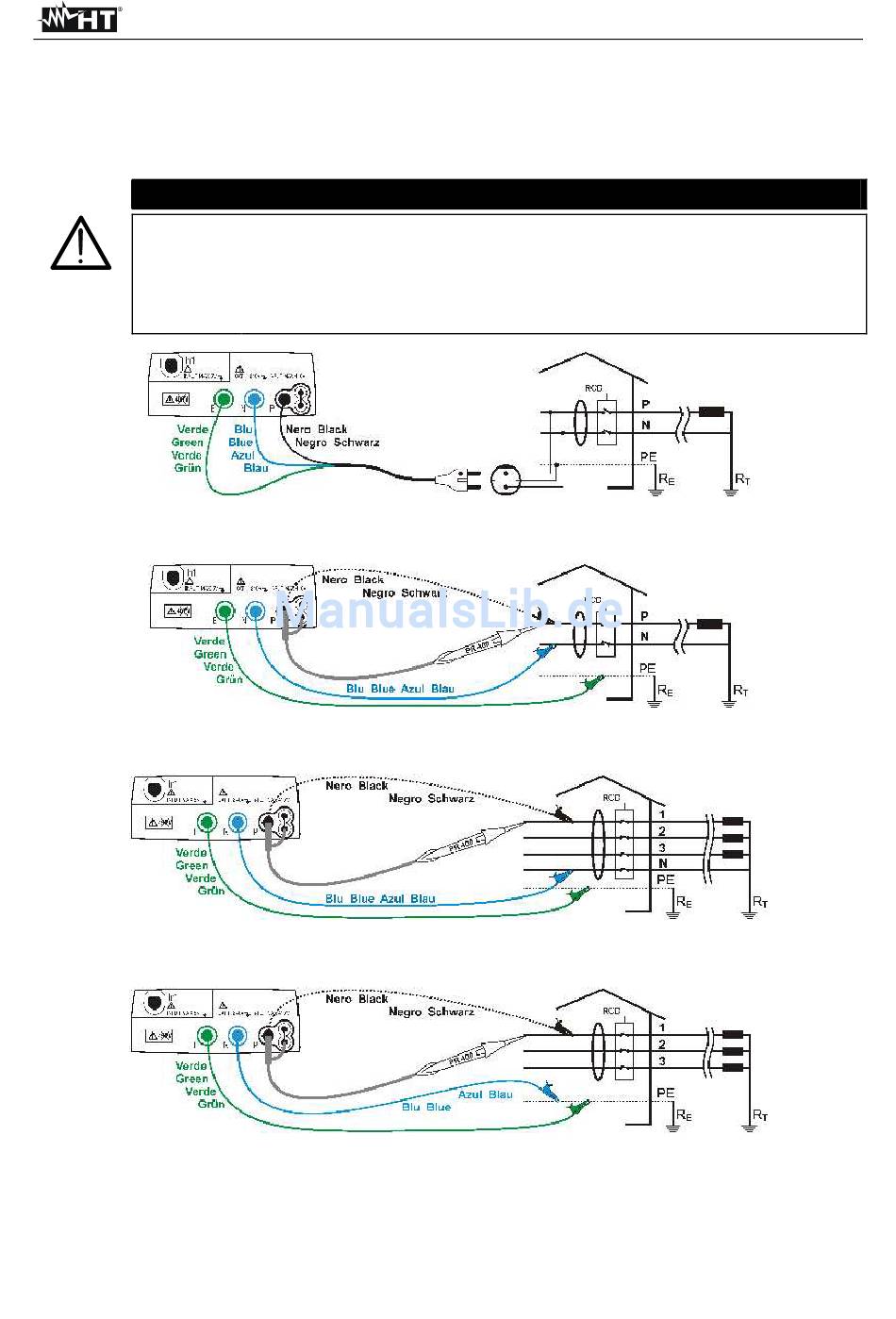

Abb. 20: Geräteanschluss zur einphasigen Messung des 230 V P-PE
Abb. 21: Geräteanschluss zur einphasigen Messung des 230 V P-PE Schleifen-
Abb. 22: Geräteanschluss zum 400V + N + PE dreiphasigen Messung des P-PE
Schleifenwiderstandes mittels Einzelkabeln und Tastkopf
Abb. 23: Geräteanschluss zum 400V + PE (ohne N) dreiphasigen Messung des P-PE
Schleifenwiderstandes mittels Einzelkabeln und Tastkopf
Dies
kann
Schleifenwiderstandes mittels 3 Leiter Schukokabel
Widerstandes mit Einzelkabeln und Tastkopf
WARNUNG
zum
Auslösen
DE - 45
möglicherweise
vorhandener
400 Series
