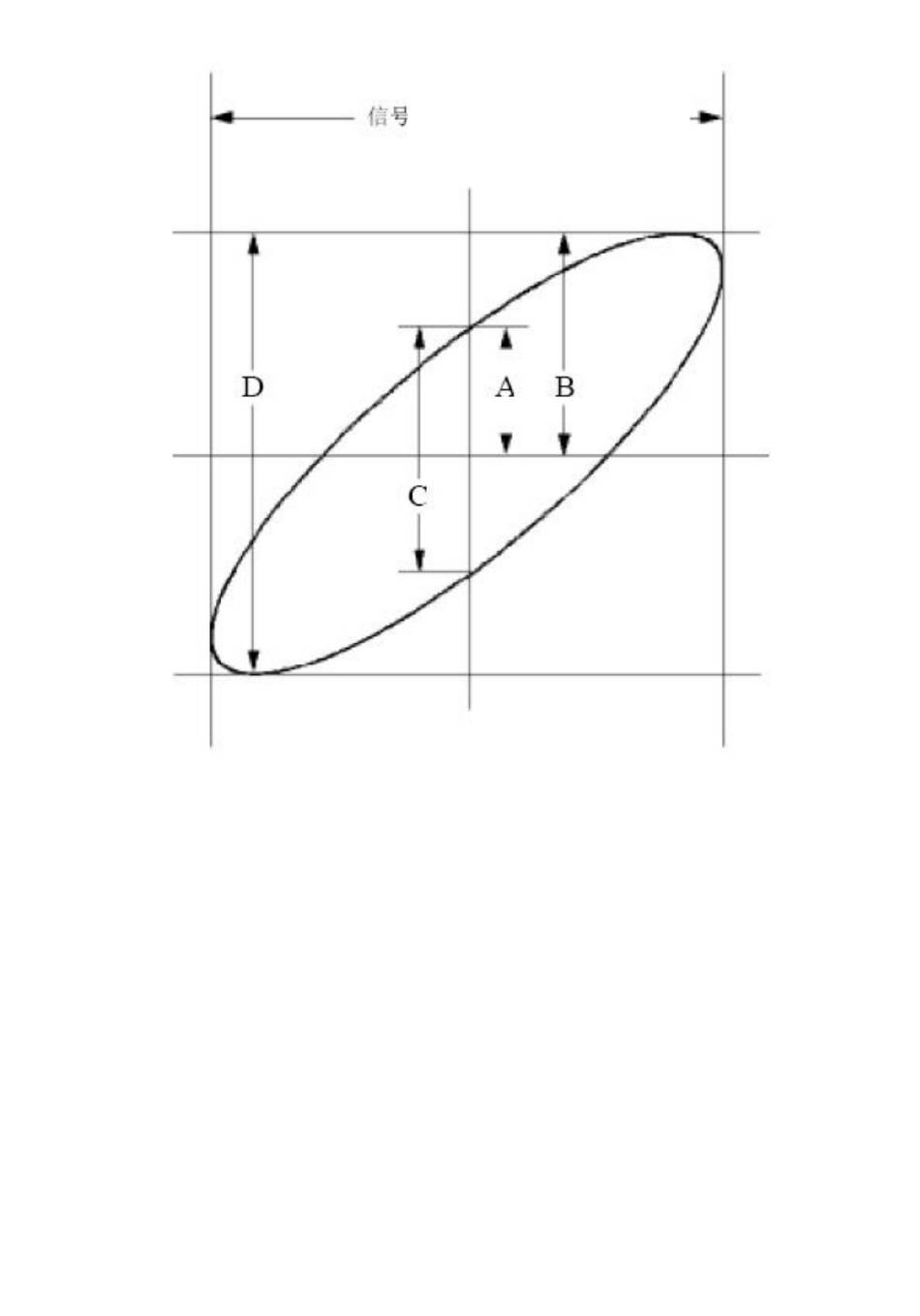

Baserat på uttrycket sin (q) =A/B eller C/D, däri, är q fasskillnadsvinkeln, och definitionerna
av A, B, C och D visas som grafen ovan. Som ett resultat kan fasskillnadsvinkeln erhållas,
nämligen q =± arcsin (A/B) eller ± arcsin (C/D). Om ellipsens huvudaxel är i I- och III-
kvadranterna, bör den fastställda fasskillnadsvinkeln vara i I- och IV-kvadranterna, det vill
säga i intervallet (0 - ÿ /2) eller (3ÿ / 2 - 2ÿ ). Om ellipsens huvudaxel är i II- och IV-
kvadranterna, är den fastställda fasskillnadsvinkeln i II- och III-kvadranterna, det vill säga
inom intervallet (ÿ / 2 - ÿ) eller (ÿ - 3ÿ /2) .
Signalen måste vara
centrerad och hållas i
horisontell riktning.
Figur 6- 6 Lissajous-graf
