Gemiddelde: Het rekenkundig gemiddelde over de gehele golfvorm.
PK-PK: piek-tot-piekspanning.
RMS: De werkelijke Root Mean Square-spanning over de gehele
golfvorm.
Max: De maximale amplitude. De meest positieve piekspanning
gemeten over de gehele golfvorm.
Min: De minimale amplitude. De meest negatieve piekspanning
gemeten over de gehele golfvorm.
Vtop: Spanning van de vlakke bovenkant van de golfvorm, handig voor blok/puls
golfvormen.
Vbase: Spanning van de vlakke basis van de golfvorm, nuttig voor
vierkante/pulsgolfvormen.
Vamp: Spanning tussen Vtop en Vbase van een golfvorm.
OverShoot: Gedefinieerd als (Vmax-Vtop)/Vamp, handig voor vierkant en
PreShoot: Gedefinieerd als (Vmin-Vbase)/Vamp, handig voor vierkante en
Cyclus RMS: De werkelijke Root Mean Square-spanning over de eerste

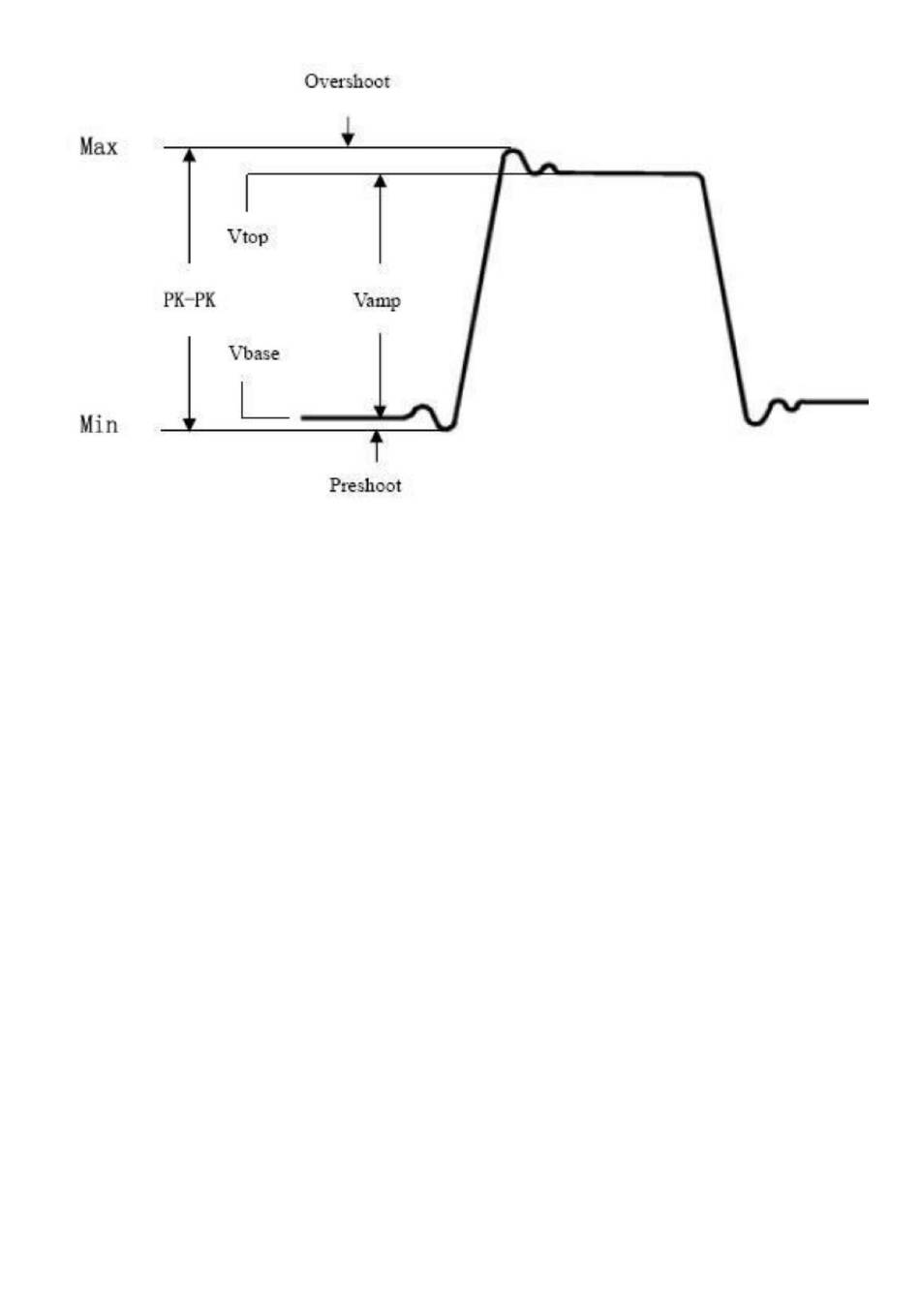

Figuur 4-13
pulsgolfvormen.
pulsgolfvormen.
67
