łatwo zobaczyć więcej szczegółów samego sygnału. Po zastosowaniu funkcji Average
użytkownik może łatwo zidentyfikować zadziory na narastających i opadających zboczach
pewnej części sygnału (patrz Rysunek 6-5 ).

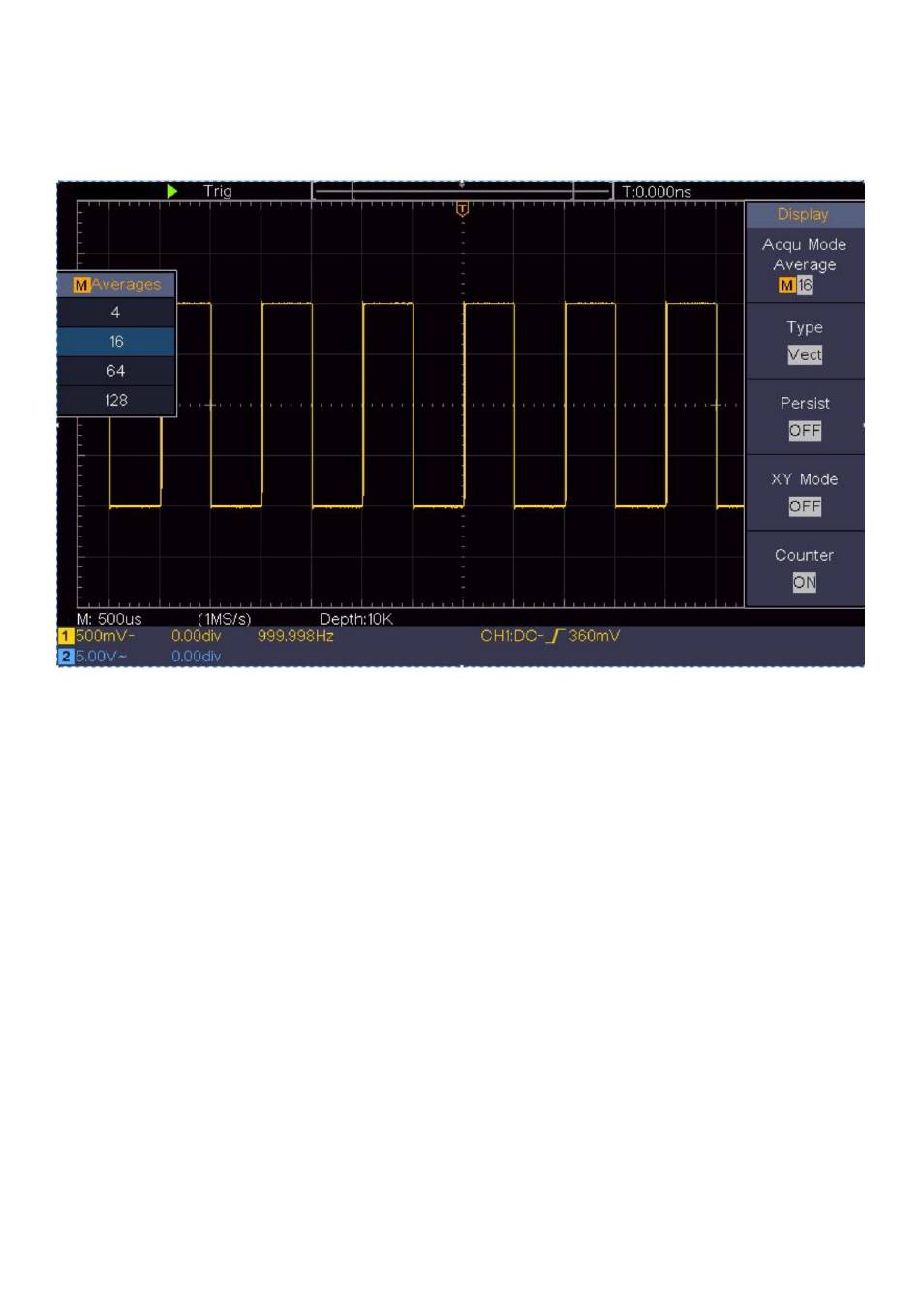

Rysunek 6-5 Zmniejsz poziom hałasu za pomocą funkcji Średnia
Przykład 5: Zastosowanie funkcji XY
Zbadaj różnicę faz między sygnałami dwóch kanałów
Przykład: Zbadaj zmianę fazy sygnału po przejściu przez sieć obwodów.
Tryb XY jest bardzo przydatny podczas badania przesunięcia fazowego dwóch
powiązanych sygnałów. Ten przykład przeprowadzi Cię krok po kroku przez proces
sprawdzania zmiany fazy sygnału po przejściu przez określony obwód. Sygnał wejściowy
do obwodu i sygnał wyjściowy z obwodu są używane jako sygnały źródłowe.
Aby zbadać wejście i wyjście układu w formie wykresu współrzędnych XY, należy
postępować zgodnie z poniższym schematem
