1. Z one d 'affichage
2. B outons d e s élection d e m enu : s électionnez l 'élément d e m enu a pproprié.
3. Z one d e c ontrôle ( boutons e t m olette)
4. C ompensation d e s onde : s ortie d e s ignal d e m esure ( 5 V /1 k Hz).
5. C anal d 'entrée d u s ignal
6. P ort h ôte U SB : i l e st u tilisé p our t ransférer d es d onnées l orsque l 'USB e xterne
l'équipement s e c onnecte à l 'oscilloscope c onsidéré c omme u n « périphérique h ôte ». P our
exemple : l 'enregistrement d e l a f orme d 'onde s ur u n d isque f lash U SB n écessite l 'utilisation d e c ette f onction
port.
7. M arche/arrêt

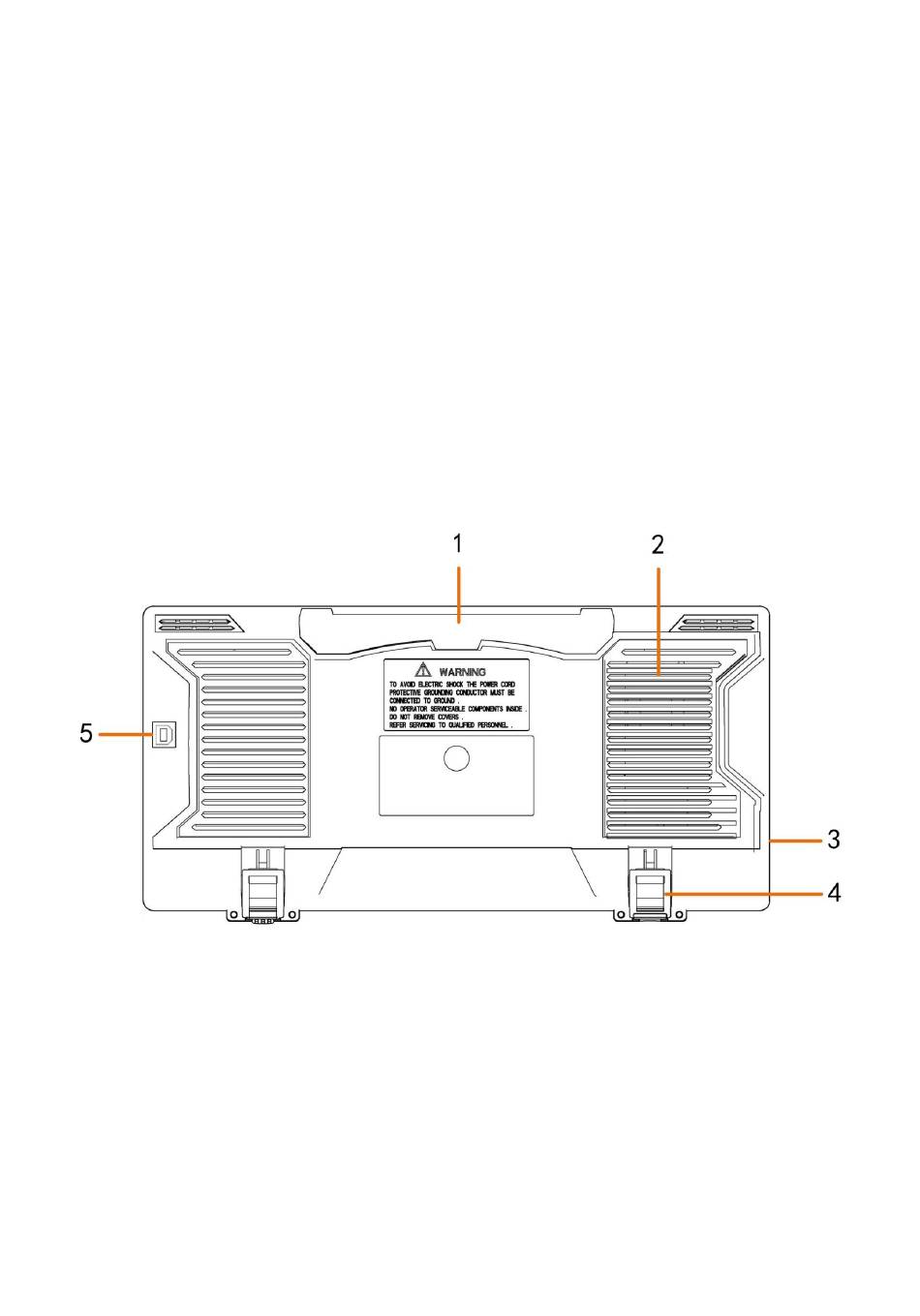

Panneau a rrière
1. P oignée
2. B ouches d 'aération
3. P rise d 'entrée d 'alimentation s ecteur
4. R epose­pieds : R églez l 'angle d 'inclinaison d e l 'oscilloscope.
5. P ort d e p ériphérique U SB : i l e st u tilisé p our t ransférer d es d onnées l orsque l 'USB e xterne
Figure 3 ­2 P anneau a rrière
11
