Es ist einfach, weitere Details des Signals selbst zu erkennen. Nach dem Anwenden der
Durchschnittsberechnung kann der Benutzer die Unebenheiten an den steigenden und fallenden
Kanten einiger Teile des Signals leicht erkennen (siehe Abbildung 6-5 ).

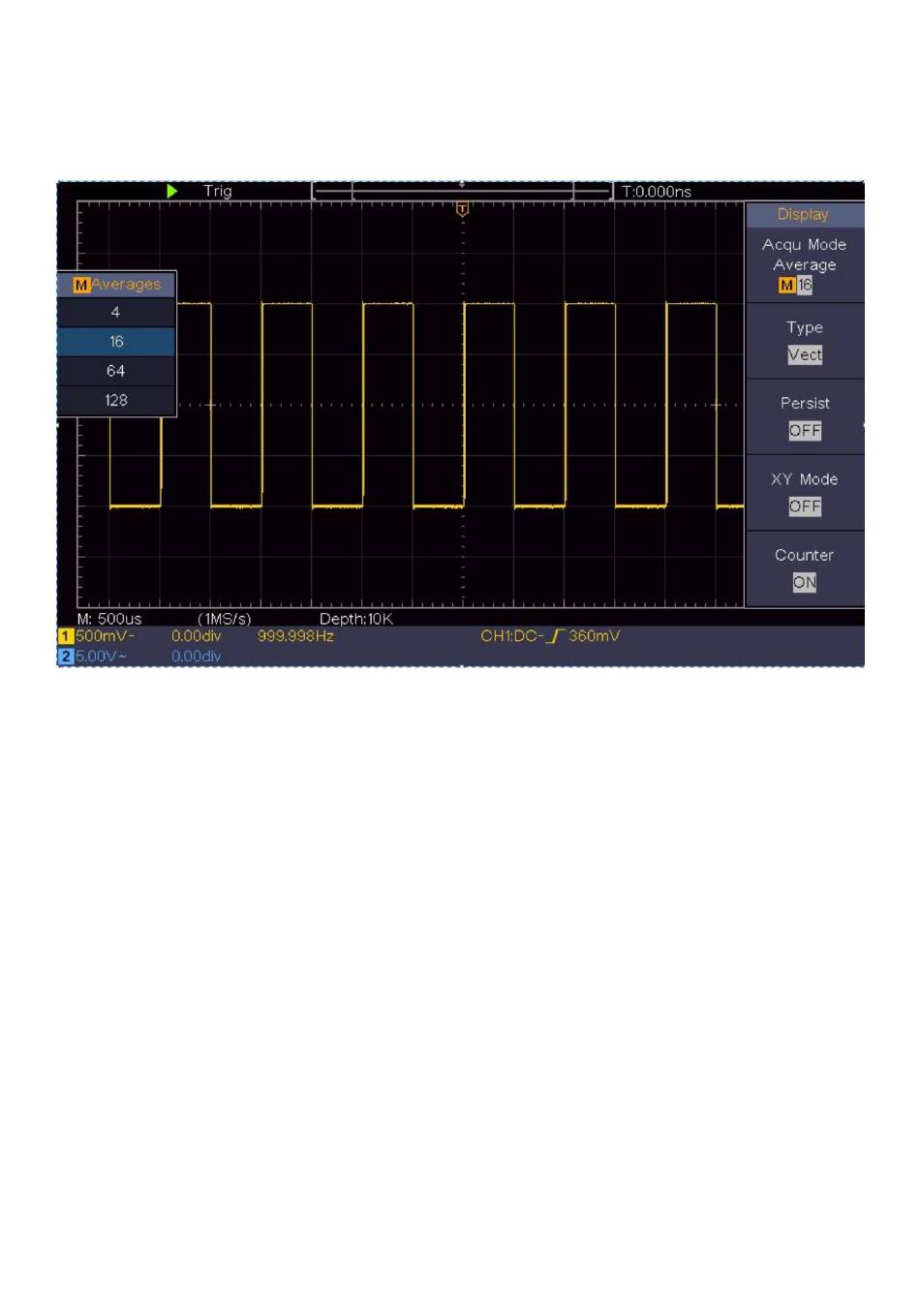

Abbildung 6- 5 Reduzieren Sie den Geräuschpegel mithilfe der Durchschnittsfunktion

Beispiel 5: Anwendung der XY-Funktion

Untersuchen Sie den Phasenunterschied zwischen den Signalen zweier Kanäle
Beispiel: Testen Sie die Phasenänderung des Signals, nachdem es durch ein Schaltungsnetzwerk
gegangen ist.
Der XY-Modus ist sehr nützlich, wenn Sie die Phasenverschiebung zweier verwandter Signale
untersuchen. In diesem Beispiel erfahren Sie Schritt für Schritt, wie Sie die Phasenänderung des
Signals überprüfen, nachdem es einen bestimmten Schaltkreis passiert hat. Das Eingangssignal des
Schaltkreises und das Ausgangssignal des Schaltkreises werden als Quellsignale verwendet.
Zur Untersuchung der Ein- und Ausgänge der Schaltung in Form eines XY-Koordinatendiagramms
gehen Sie bitte wie folgt vor:
