hilfreich, wenn die Spurposition weit außerhalb des Bildschirms liegt und Sie sie
um sofort zur Bildschirmmitte zurückzukehren.
2. Ändern Sie die vertikale Einstellung und beobachten Sie den daraus resultierenden Zustand
Informationsänderung.
Mit den Informationen in der Statusleiste unten auf
Im Wellenformfenster können Sie Änderungen in der
vertikaler Kanalskalierungsfaktor.
ÿ Drehen Sie den Knopf für die vertikale Skalierung und ändern Sie die
Faktor (Spannungsteilung)", kann festgestellt werden, dass die Skala
Faktor des Kanals, der der Statusleiste entspricht, hat
wurde entsprechend geändert.
ÿ Über die Drucktasten von CH1, CH2 und Math können Sie das Bedienmenü, die
Symbole, die Wellenformen und die Skalierungsfaktor-Statusinformationen von
Der entsprechende Kanal wird auf dem Bildschirm angezeigt.
Einführung in das Horizontalsystem
Wie in Abbildung 3-11 dargestellt , gibt es einen Knopf und zwei Knöpfe im
Horizontale Kontrollen. Die folgenden Praktiken werden schrittweise
Sie sollten mit der Einstellung der horizontalen Zeitbasis vertraut sein.
1.Drehen Sie den Horizontal Scale- Knopf, um die horizontale Zeit zu ändern
Grundeinstellung und beobachten Sie die daraus resultierende Änderung der Statusinformationen.
Drehen Sie den Knopf Horizontale Skala , um die horizontale Zeitbasis zu ändern. Sie
können feststellen, dass die Anzeige Horizontale Zeitbasis in der

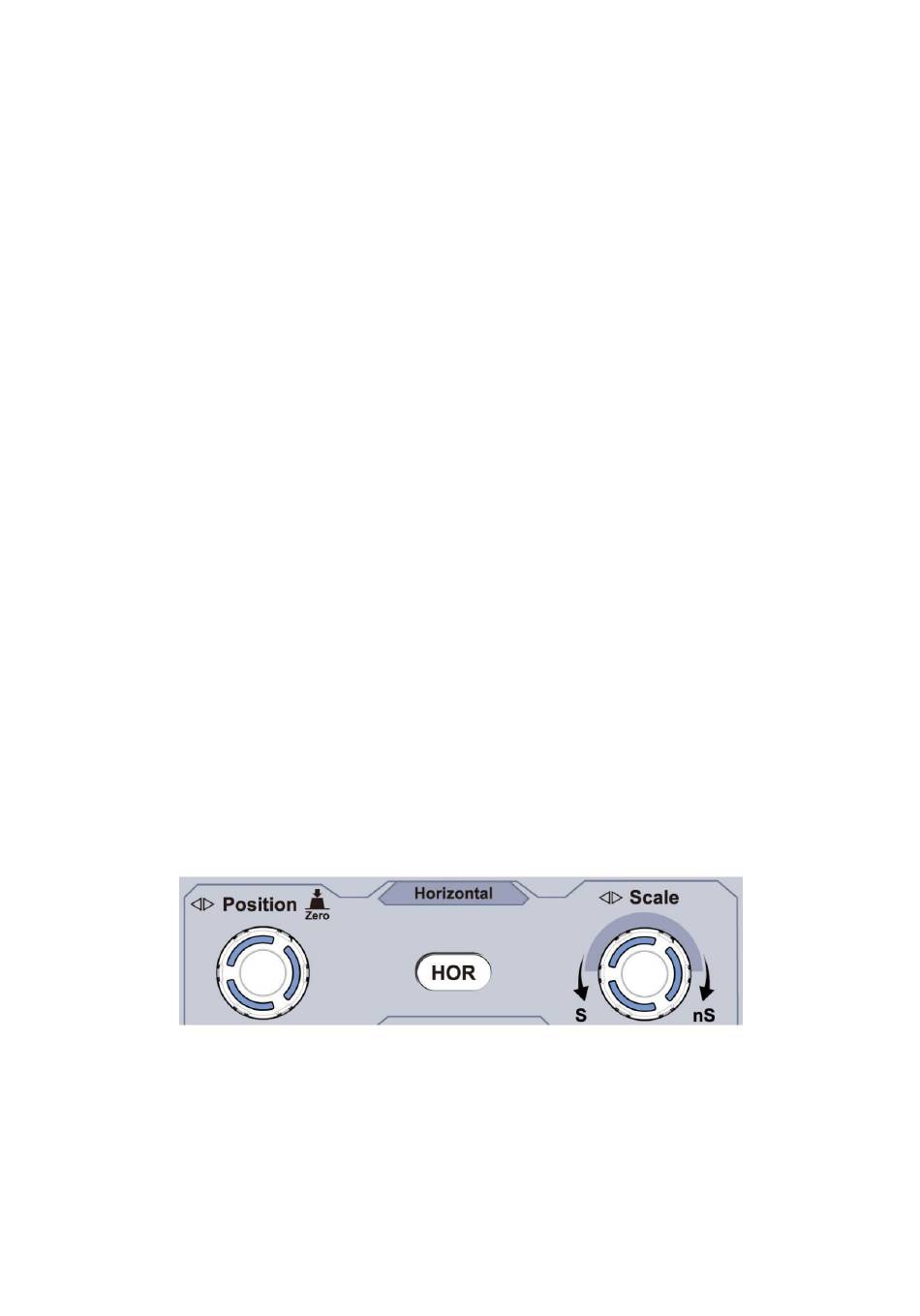

Abbildung 3- 11 Horizontale Kontrollzone
