VEVOR SDS1102 Benutzerhandbuch Seite 421

Machine Translated by Google
Per evitare danni al corpo e prevenire danni al prodotto e alle apparecchiature collegate,
leggere attentamente le seguenti informazioni di sicurezza prima di utilizzare lo strumento
di prova. Questo prodotto può essere utilizzato solo nelle applicazioni specificate.
Avvertimento:
I due canali dell'oscilloscopio non sono isolati elettricamente. I canali devono adottare
una massa comune durante la misurazione. Per evitare cortocircuiti, le 2 masse della
sonda non devono essere collegate a 2 diversi livelli CC non isolati.

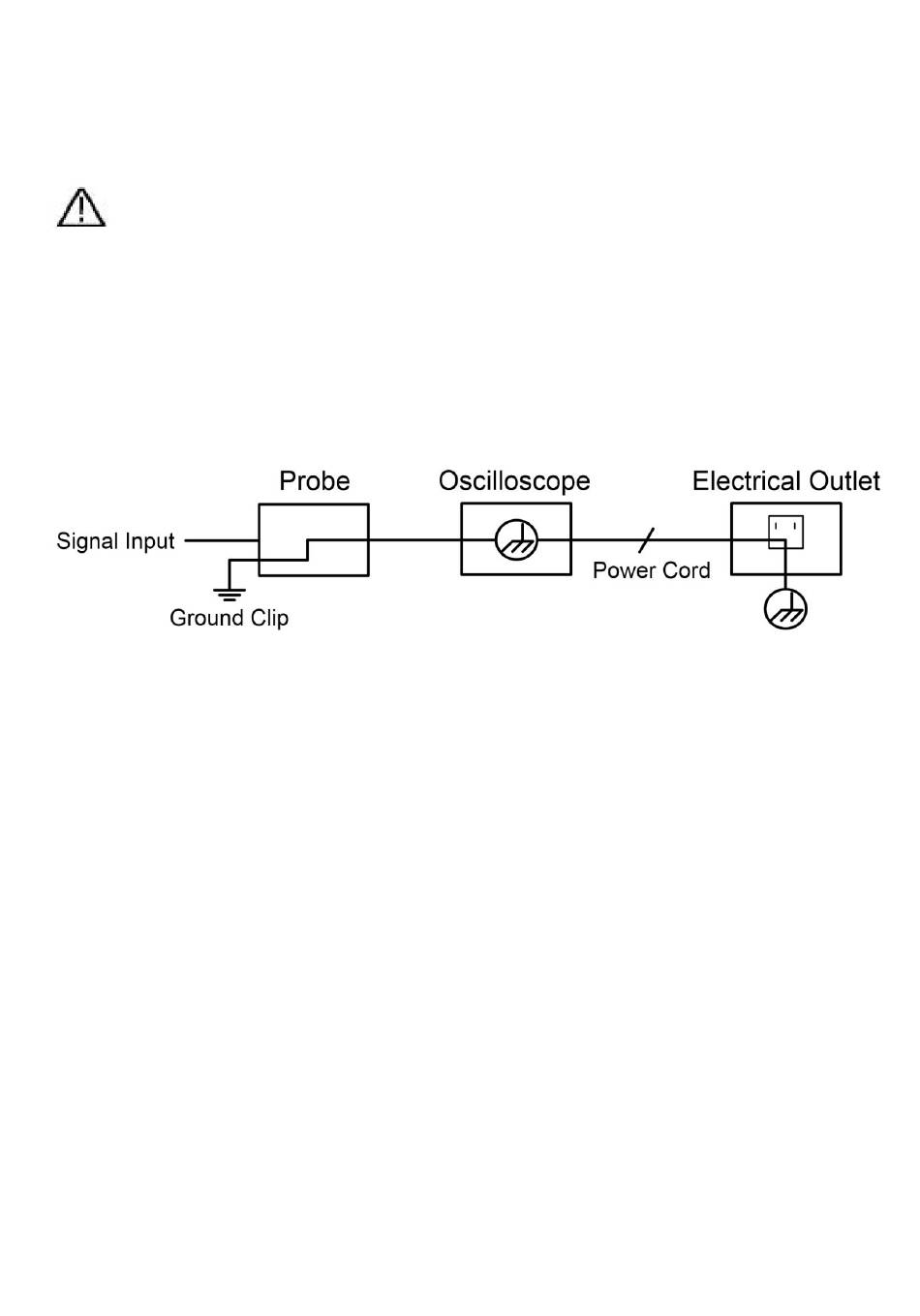

Schema del collegamento del filo di terra dell'oscilloscopio:
Non è consentito misurare la potenza CA quando l'oscilloscopio alimentato a
corrente alternata è collegato al PC alimentato a corrente alternata tramite le porte.
8
