Na podstawie wyrażenia sin (q) = A/B lub C/D, w którym q jest kątem różnicy faz, a definicje
A, B, C i D są pokazane jako wykres powyżej. W rezultacie można uzyskać kąt różnicy faz,
mianowicie q = ± arcsin (A/B) lub ± arcsin (C/D). Jeśli główna oś elipsy znajduje się w
kwadrantach I i III, określony kąt różnicy faz powinien znajdować się w kwadrantach I i IV,
czyli w zakresie (0 - π /2) lub (3π /2 - 2π). Jeśli główna oś elipsy znajduje się w kwadrantach
II i IV, określony kąt różnicy faz znajduje się w kwadrantach II i III, czyli w zakresie (π /2 - π)
lub (π - 3π /2).
Sygnał musi być
wyśrodkowany i utrzymywany
w kierunku poziomym.

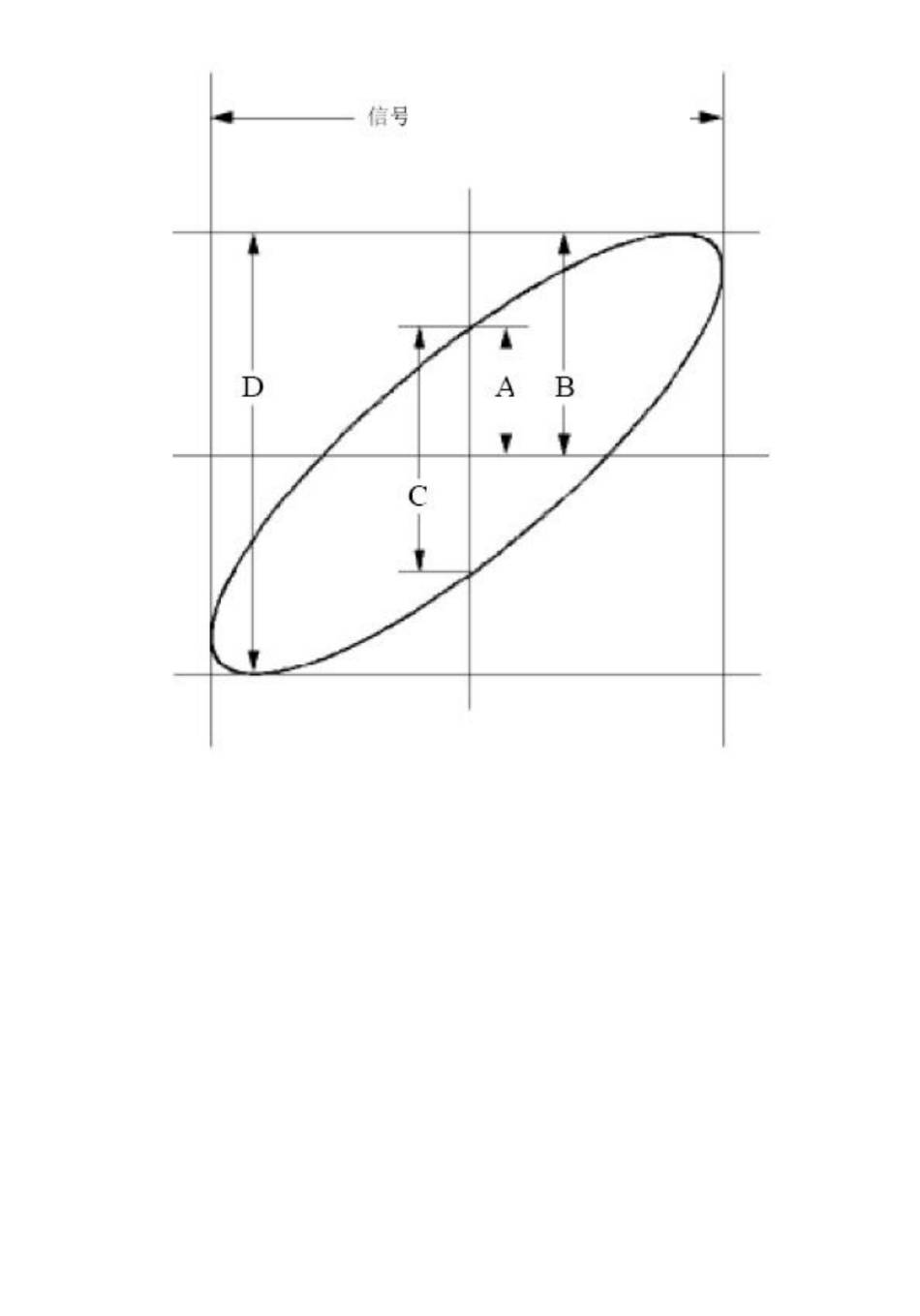

Rysunek 6-6 Wykres Lissajous
88
